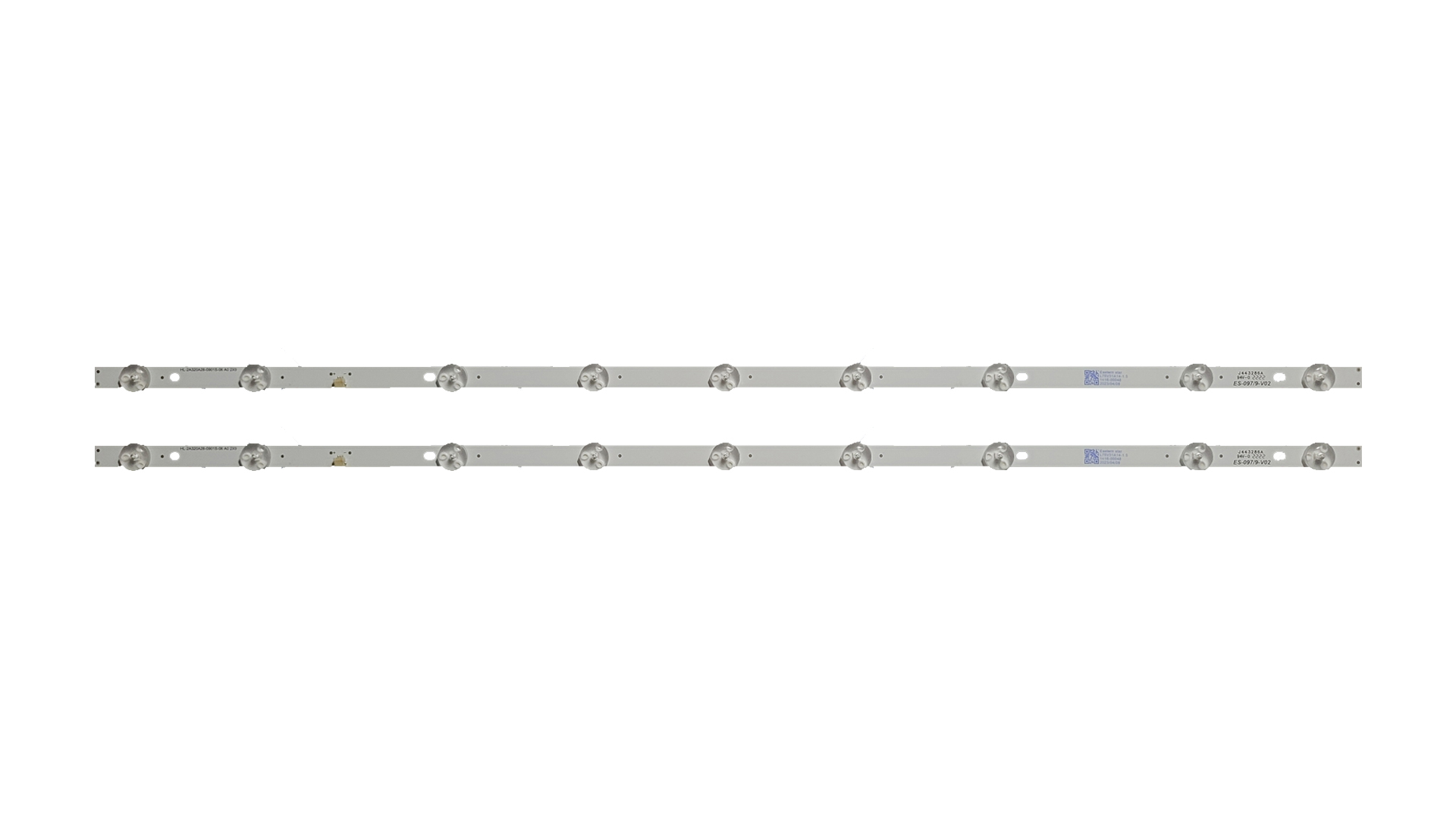

LED Trake ALPHA / FOX / ADLER 32" (HL-2A320A28) – ES-097Komplet zamenskih LED traka oznake ES-097 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 32 inča (81 cm). Ovaj set se masovno ugrađuje u regionalno popularne brendove kao što su Alpha, Fox, Adler i Arielli, ali se koristi i kod pojedinih modela brendova Daewoo i Blaupunkt. Kada televizor normalno emituje zvuk, reaguje na daljinski upravljač, a ekran ostaje taman ili daje sliku koja se jedva vidi pod spoljnim svetlom, ugradnja novog, kompletnog seta traka u potpunosti rešava problem i vraća fabrički kvalitet osvetljenja.Trake su dimenziono potpuno identične fabričkim komponentama, što omogućava preciznu montažu i savršeno centriranje okruglih sočiva sa perforacijama na beloj reflektujućoj foliji. Sa zadnje strane traka fabrički je naneta obostrano lepljiva termalna traka visoke provodljivosti, koja osigurava čvrstu mehaničku vezu i vrši funkciju pasivnog hlađenja, prenoseći generisanu toplotu direktno sa dioda na metalni oklop panela.Ključne prednosti:Kompletan set za popravku: Sadrži obe trake (2x A-tip) neophodne za potpunu zamenu pozadinskog osvetljenja u unutrašnjosti panela.Efikasno odvođenje toplote: Unapred montirana termo-traka visokog kapaciteta štiti LED diode od pregrevanja i produžava vek trajanja nakon servisa.Homogeno rasipanje svetlosti: Nova okrugla sočiva sa širokim uglom difuzije ravnomerno raspoređuju svetlost po celoj površini ekrana, sprečavajući pojavu svetlijih krugova ili tamnih senki.Tehničke karakteristike:Oznaka seta: ES-097Brend: ALPHA, FOX, ADLER, ARIELLI, DAEWOO, BLAUPUNKT / Zamenski set visoke klaseDijagonala ekrana: 32" (81 cm)Broj traka u setu: 2 trake (2x A-tip – jednodelnih arhitektura)Broj dioda po traci: 9 LED dioda (Ukupno 18 dioda u televizoru)Dužina LED trake: 580 mm – 581 mmRadni napon po diodi: 3VTip sočiva: Okrugla (širokougaona optika)Samolepljiva traka: Da, fabrički nanesena na poleđiniKompatibilni modeli televizora:ALPHA: 32AR1000, 32AR2000FOX: 32DLE250 (odgovara za verziju 0820-32DLE250-1370 ver2), 32DLE252 (verzija 2)ADLER: LE-32T2 (verzija 1), LE-32T2A, LE-32D2AARIELLI: 32DN5T2 (verzija 1), 32DN6T2DAEWOO: EP32R3BBLAUPUNKT: Odgovara pojedinim 32" modelima koji koriste istu šasiju i tip trakaKompatibilne fabričke oznake sa traka (Part Numbers):HL-2A320A28-0901S-06 / HL-2A320A28-0901S-06 A0

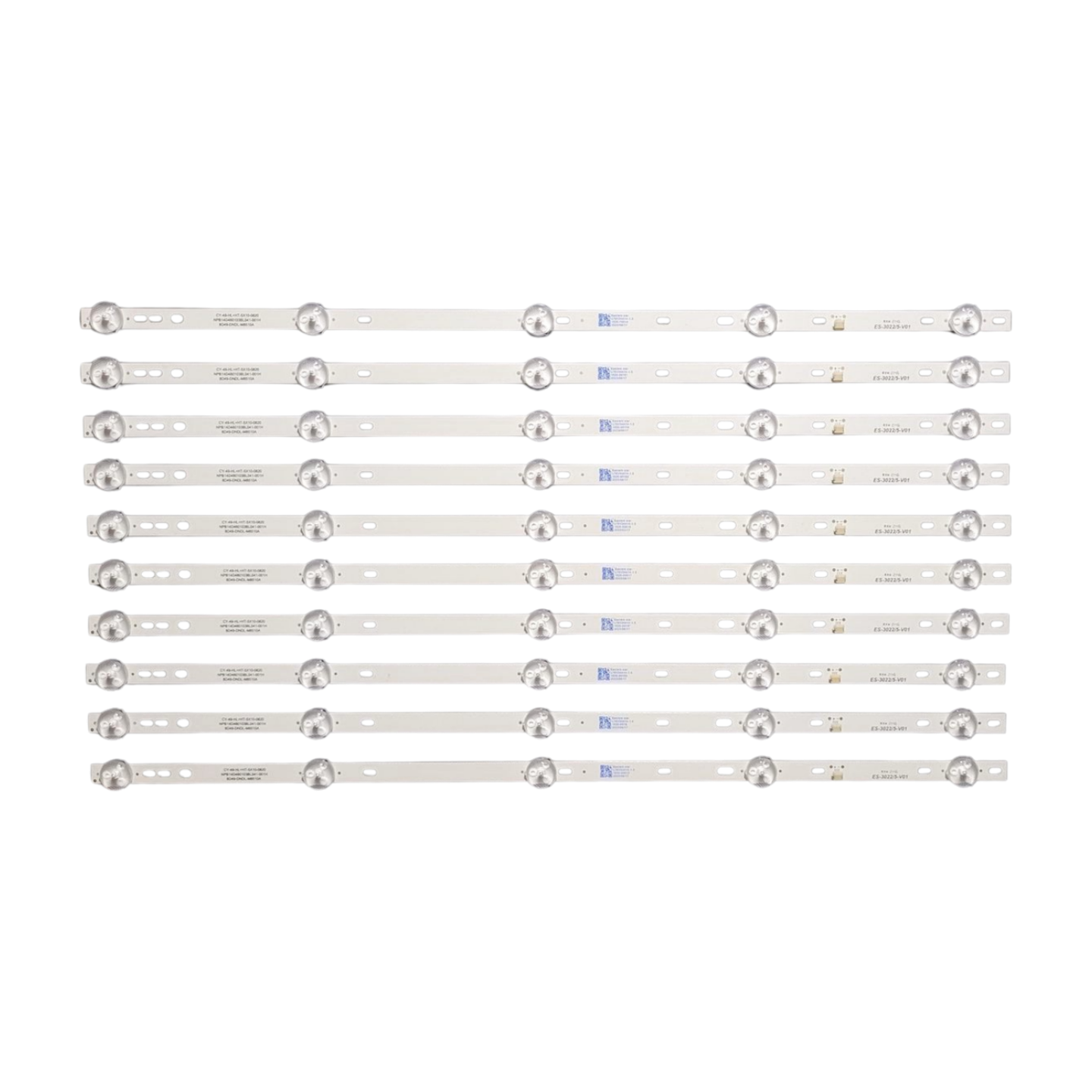

LED Trake ES-3022 / FOX 49DLE468 (Set 10 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 49" i 50" Full HD televizora brendova Fox, Alpha, Favorit, Sunny i Polar. Ovaj masivan set sastoji se od ukupno 10 potpuno identičnih i uzajamno zamenjivih traka sa po 5 dioda, koje pružaju izuzetno stabilno i homogeno osvetljenje preko cele površine ekrana velike dijagonale. Trake su izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja omogućava brzu ugradnju i efikasno odvođenje toplote sa 3V dioda na metalnu šasiju.Tehničke specifikacijeOznaka kompleta: ES-3022Glavna fabrička oznaka sa trake (Univerzalna šasija): MS-L2190 V1Dodatne kataloške i industrijske oznake:CY-49-HL+HT-5X10NPB14D460103BL041-001HSastav kompleta: Ukupno 10 traka (10 $\times$ A tip) – sve trake u setu su potpuno isteBroj dioda po traci: 5 LEDUkupan broj dioda u TV-u: 50 LEDDužina LED trake: 459 mmRadni napon diode: 3VTip sočiva: OkruglaSamolepljiva traka: Da (termo-provodljiva pozadina)Brendovi: FOX / ALPHA / FAVORIT / SUNNY / POLARKompatibilnost sa panelimaOvaj komplet pozadinskog osvetljenja je fabrički usklađen sa sledećom matricom:HV490FHD-N8C (kao i pratećim podvarijantama 49" i 50" panela iz ove familije)Podržani modeli televizoraFox 49DLE468 / 49DLE462Alpha 49AF2500Favorit 50DN4JM2TA-44FHD / 50DN4JM2T2A-70FHD / 50DN4JM2TASunny SN50LEDA88/0227 / SN50LEDA10/0217Polar P49L31T2CVažna napomena za servisnu ugradnjuOBAVEZNA ZAMENA ELEKTROLITSKIH KONDENZATORA U LED DRAJVERU:Kod modela koji koriste ovu MS-L2190 arhitekturu (pogotovo unutar Fox i Favorit naponskih ploča), jedan od glavnih uzroka prevremenog stradanja pozadinskog osvetljenja jeste slabljenje i gubitak kapaciteta elektrolitskih kondenzatora u sekundarnom delu LED drajvera.Prilikom svake zamene LED traka na ovoj šasiji, obavezno zamenite filterske elektrolite u kolu napajanja LED dioda novim, kvalitetnim 105°C kondenzatorima. Osušeni ili blago naduveni fabrički kondenzatori ne peglaju napon pravilno, što stvara strujne pikove (šiljke) koji vrlo brzo mogu spaliti čak i potpuno nov ugrađen komplet LED traka. Naravno, nakon ove intervencije, preporučuje se i standardno smanjenje opcije "Backlight" u korisničkom meniju na 60-70%.

LED Trake ES-3032 / FOX 48DLE452 (Set 10 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 48-inčnih televizora brendova Fox, Adler i Alpha. Ovaj set obezbeđuje potpunu zamenu pozadinskog osvetljenja na aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja garantuje optimalno odvođenje toplote sa 3V dioda i stabilan rad ekrana.Tehničke specifikacijeOznaka kompleta: ES-3032Glavne fabričke oznake sa traka:HL-2A480A28-0401L-02 (A traka)HL-2A480A28-0601R-02 (B traka)Sastav kompleta: Ukupno 10 traka (5 x Tip A + 5 x Tip B)Broj dioda po traci: 5 LED (Tip A) i 5 LED (Tip B) – ukupno 50 dioda u televizoruDužina LED traka:A traka: 388 mmB traka: 522 mmRadni napon diode: 3VTip sočiva: OkruglaSamolepljiva traka na pozadini: Da (termo-provodljiva pozadina)Brendovi: FOX / ADLER / ALPHANapomena za servisere: Prilikom zamene pozadinskog osvetljenja na ovim šasijama, obavezno proveriti i zameniti filterske kondenzatore u stepenu LED drajvera na mrežno-kombinovanoj ploči kako bi se osigurao stabilan napon i sprečilo prevremeno stradanje novih dioda.Podržani modeli televizoraKomplet pokriva popularne 48" (122 cm) modele televizora:FoxFox 48DLE452Fox 48DLE458AdlerAdler 48AE6000AlphaAlpha 48AF2500

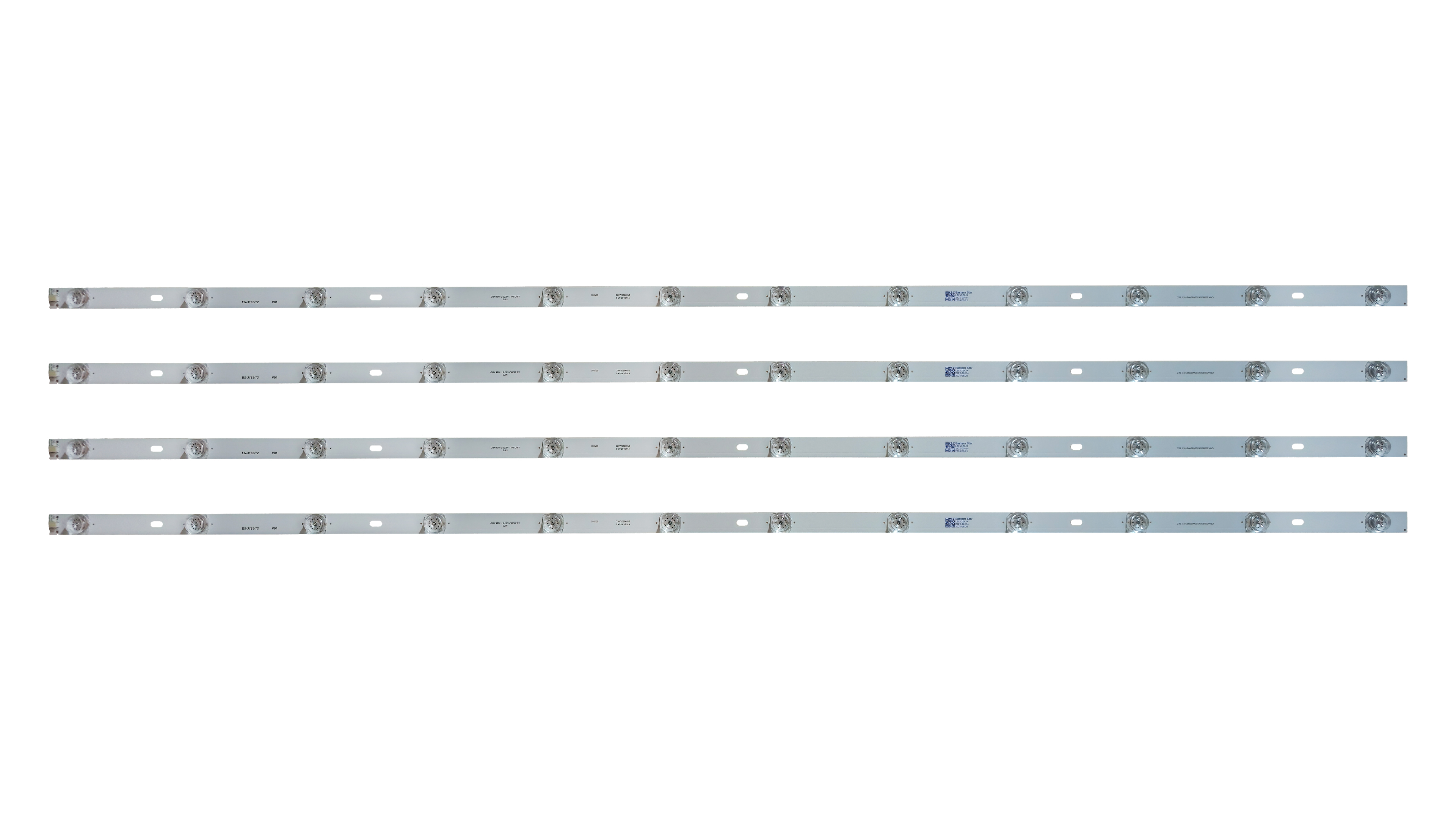

LED Trake ES-3185 / ALPHA 58F8UA / CHIQ U58G7N (Set 4 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 58-inčnih (147 cm) 4K Ultra HD i Smart televizora brendova Alpha, Chiq, Changhong i Philco. Ovaj snažni servisni komplet projektovan je za reparaciju velikih panela sa direktnim pozadinskim osvetljenjem (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja omogućava maksimalno odvođenje toplote sa ugrađenih 3V dioda i garantuje stabilan rad ekrana nakon servisa.Tehničke specifikacijeOznaka kompleta: ES-3185Glavne fabričke oznake sa LED traka:LB-C580Y19-F8-UP0F8SH01-X1 / LB-C580U18-EF8-R-G01-XRD1CRH-ZG583030120482PREV1.2 / CRH-ZG58F830301204931REV1.0JL. D580C1330-002BS / JL. D580C1330-002BS-M_V01Interna servisna šifra zamenske fabrike: LT-463Sastav kompleta: Ukupno 4 trake (4 x Tip A) – sve četiri trake u setu su monolitne, jednodele i potpuno identičneBroj dioda po traci: 12 LED dioda (Ukupno u televizoru: 48 LED dioda)Dužina LED trake: 1147 mmRadni napon metode/diode: 3VTip sočiva: Okrugla (standardna prozirna konveksna optika visokog indeksa prelamanja za ravnomernu distribuciju svetlosti na velikim 4K matricama)Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)Brendovi: ALPHA / CHIQ / CHANGHONG / PHILCO Podržani modeli televizoraOvaj komplet pokriva veoma popularne 58-inčne modele televizora na našem i regionalnom tržištu, bazirane na Changhong i Hisense/Skyworth platformama:Alpha &ChiqAlpha 58F8UAChiq U58G7NChanghong &PhilcoChanghong 58D2P / 58F8 / 58A5U / 58A5UP / 58DP600Philco PTV58F60 / PTV58F60SN / PTV58F60SNSPhilco PTV58F80 / PTV58F80SN / PTV58F80SNS4

LED Trake ES-334 / VIVAX, FOX, ELIN, ALPHA (Set 3 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje izuzetno rasprostranjenih 32-inčnih (81 cm) televizora na našem tržištu. Ovaj univerzalni zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED) kod velikog broja brendova. Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje optimalnu disipaciju toplote sa ugrađenih 3V dioda i garantuje dugotrajan rad ekrana nakon servisa.Tehničke specifikacijeOznaka kompleta: ES-334Glavne fabričke oznake sa LED traka (kodovi štampe):HL-00320A28-0701S-05MS-L1225 V1Sastav kompleta: Ukupno 3 trake (3 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identičneBroj dioda po traci: 7 LED dioda (Ukupno u televizoru: 21 LED dioda)Dužina LED trake: 597 mmRadni napon metode/diode: 3VTip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini matrice)Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)Brendovi: ALPHA / COLOSSUS / ELIN / FOX / JVC / VIVAX Podržani modeli televizoraKomplet pokriva izuzetno veliku grupu 32-inčnih modela:FOX & ELINFox 32DLE70 (Verzija 2) / 32DLE172 (Verzija 1) / 32DLE178 (Verzija 1)Fox 32D100 BASICElin LE-3218 / LE-3219 (Verzija 1 i Verzija 2) / LE-3229 (Verzija 1)VIVAXVivax LED TV-32LE110SM / LED TV-32LE111SMT2Vivax LED TV-32LE110T2S2SM / LED TV-32LE111T2S2ALPHA & JVC & COLOSSUSAlpha 32AR1050 / 32AR1100 / 32AR2050 / 32AR2100 / 32AR2600JVC LT-32DE75Colossus CSS-10100D / CSS-10100B

LED Trake ES-336 / FOX 32DLE262 / ALPHA / ADLER (Set 2 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje veoma rasprostranjenih 32-inčnih (81 cm) Smart i LED televizora brendova Fox, Alpha i Adler. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje maksimalnu disipaciju toplote sa ugrađenih 3V dioda i garantuje dugotrajan rad ekrana nakon servisa.Tehničke specifikacijeOznaka kompleta: ES-336Kompatibilne fabričke oznake sa LED traka (kodovi štampe): CY 32 2X9 PB08D851103BL041-005H / CY-32 2X9Sastav kompleta: Ukupno 2 trake (2 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identičneBroj dioda po traci: 9 LED dioda (Ukupno u televizoru: 18 LED dioda)Dužina LED trake: 581 mmRadni napon metode/diode: 3VTip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini matrice)Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)Brendovi: FOX / ALPHA / ADLER Podržani modeli televizoraKomplet pokriva popularne serije 32-inčnih televizora na našem tržištu:FOXFox 32DLE262Fox 32DLE260ALPHA & ADLERAlpha 32AR2500Adler 32AE6000S

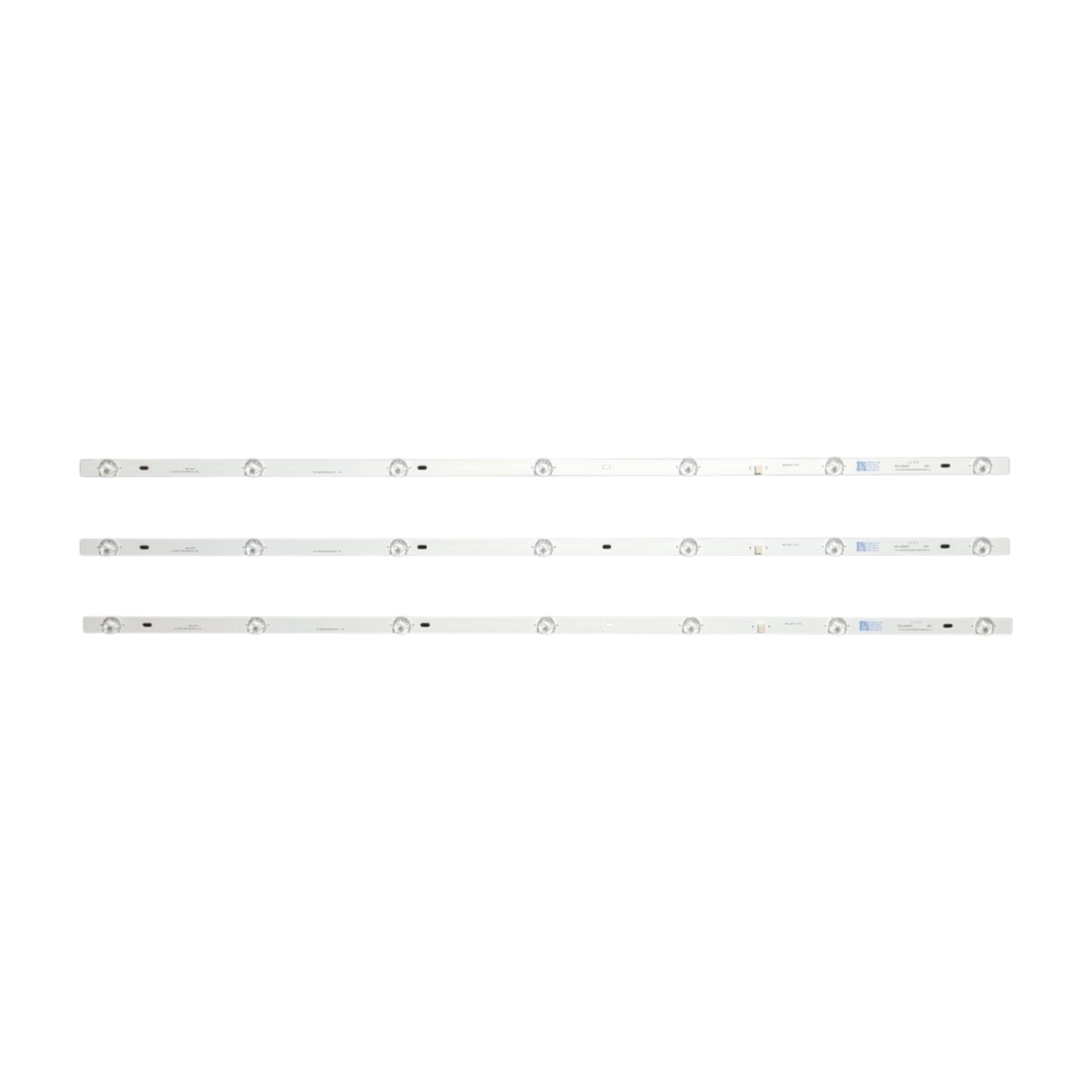

LED Trake ES-3393 / ALPHA 43G7NUA / SKYTECH (Set 3 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 43-inčnih (109 cm) 4K Ultra HD i Full HD Smart televizora brendova Alpha i Skytech. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje maksimalnu disipaciju toplote sa ugrađenih 3V dioda visoke efikasnosti i garantuje dugotrajan rad ekrana nakon servisa.Tehničke specifikacijeOznaka kompleta: ES-3393Glavna fabrička oznaka sa LED traka (kod štampe): MS-L2570Sastav kompleta: Ukupno 3 trake (3 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identičneBroj dioda po traci: 7 LED dioda (Ukupno u televizoru: 21 LED dioda)Dužina LED trake: 800 mmRadni napon metode/diode: 3VTip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini matrice)Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)Brendovi: ALPHA / SKYTECHPodržani modeli televizoraKomplet pokriva popularne serije 43-inčnih televizora na našem tržištu:ALPHAAlpha 43G7NUASKYTECHSkytech 43SKF20BS (Full HD serija)Skytech 43SKU20BS (4K Ultra HD serija)

LED Trake ES-3706 / ALPHA 65F8UA (Set 6 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 65-inčnih (165 cm) Ultra HD 4K televizora brenda Alpha. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Trake su izrađene na krutoj aluminijumskoj podlozi visokog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja omogućava optimalnu disipaciju toplote sa ugrađenih 3V dioda visoke efikasnosti i garantuje dugotrajan rad ekrana nakon servisa.Tehničke specifikacijeOznaka kompleta: ES-3706Glavna fabrička oznaka sa LED traka (kod štampe): GDCH65LB06_3030F2.1D2_V0.8_20180927Sastav kompleta: Ukupno 6 traka (3 x Tip A + 3 x Tip B)Broj dioda po traci: 11 LED dioda (Ukupno u televizoru: 66 LED dioda)Dužina LED trake: 647 mmRadni napon metode/diode: 3VTip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini masivne 65" matrice)Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)Brend: ALPHA

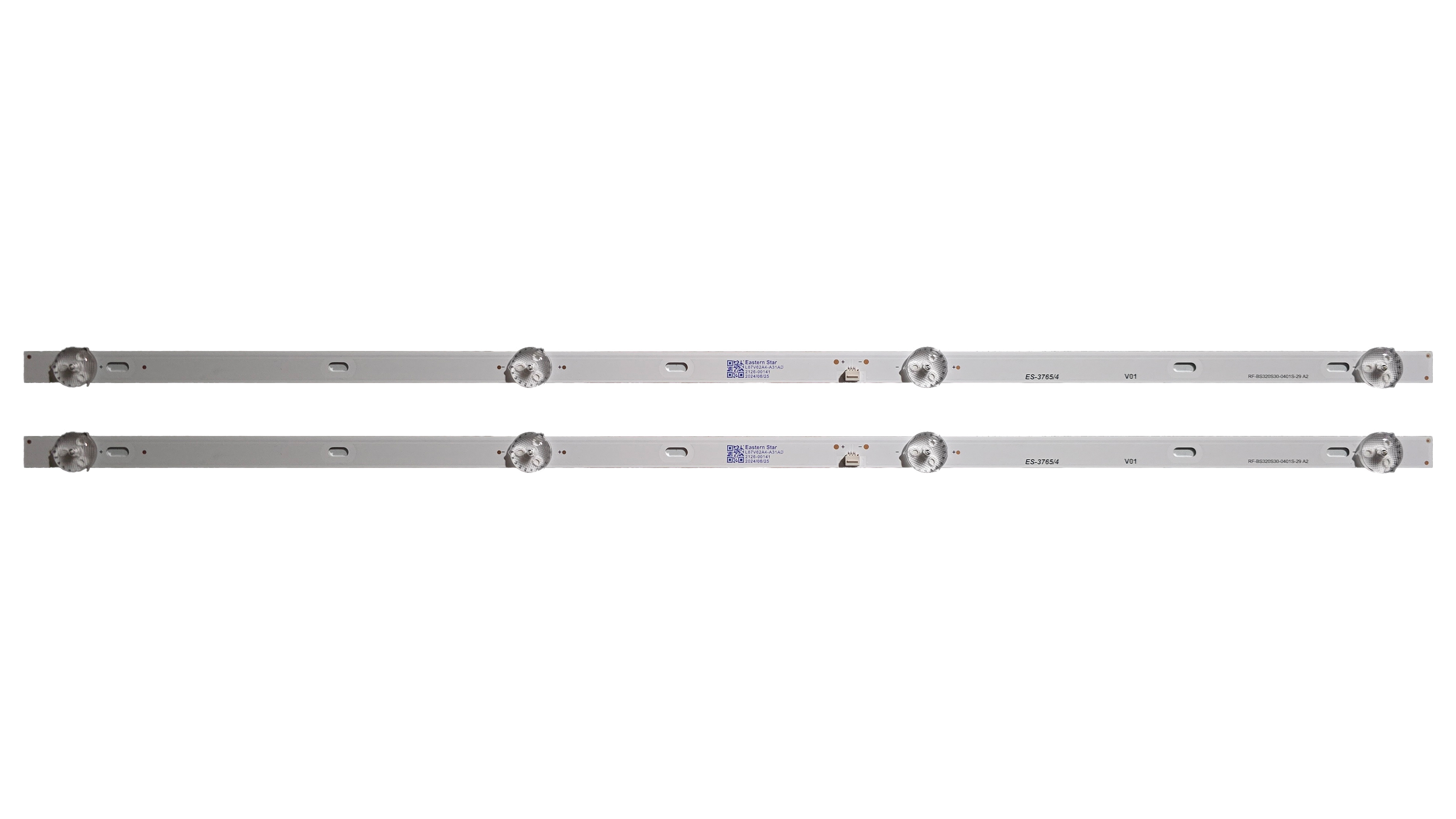

LED Trake ES-3765 / ALPHA 32" (Set 2 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 32-inčnih (81 cm) HD televizora brenda Alpha. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake su izrađene na krutoj aluminijumskoj podlozi visokog kvaliteta sa fabrički nanesenom termički provodljivom lepljivom trakom, koja obezbeđuje optimalnu disipaciju toplote sa ugrađenih 6V dioda visoke efikasnosti i garantuje dugotrajan rad ekrana nakon servisa.Tehničke specifikacijeOznaka kompleta: ES-3765Glavna fabrička oznaka sa LED trake: RF-BS320S30-0401S-29 A2Sastav kompleta: Ukupno 2 trake (2 x Tip A) – obe trake u setu su monolitne, jednodele i potpuno identičneBroj dioda po traci: 4 LED diodeDužina LED trake: 531 mmRadni napon metode/diode: 6VTip sočiva: Okrugla (standardna prozirna konveksna optika za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na 32" matrici)Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva podloga)Brend: ALPHAPodržani modeli televizoraKomplet pokriva modele iz Alpha serije:Alpha 32D5THSAlpha 32D5THSMAlpha 32D5TDGN

OZNAKA SA TRAKE :  RF-BS430S30-0601S-01 AM

OZNAKA SA LED TRAKE : 08-42C4X10-770-M15

OZNAKA SA LED TRAKE :MS-L1092 V2 2016-11-23ODGOVARA MODELU PANELA : CX400DLEDM
