LED Trake LG / PHILIPS 47" (LN / LA / PFH / PFK serije) – ES-062

Komplet zamenskih LED traka oznake ES-062 namenjen je za popravku pozadinskog osvetljenja na televizorima dijagonale 47 inča (119 cm). Ovaj set je razvijen za izuzetno zastupljene LG šasije iz LN i LA serija, kao i pojedine Philips modele koji koriste iste LG panele. Ako televizor ima normalan zvuk i reaguje na daljinski upravljač, ali je slika potpuno nestala ili ekran samo kratko zatreperi pri paljenju, uzrok je prekid u nekoj od LED dioda. Zamena kompletnog seta traka osigurava dugotrajan i pouzdan rad ekrana sa ujednačenim osvetljenjem.

Trake su proizvedene po preciznim fabričkim specifikacijama, što obezbeđuje idealno poklapanje sa otvorima na reflektujućoj foliji i kućištu. Na poleđini svake trake nalazi se nanesena termalna samolepljiva traka koja ima dvostruku ulogu: stabilno fiksiranje za šasiju i efikasno odvođenje toplote sa dioda, što drastično produžava radni vek novog osvetljenja.

Ključne prednosti:

• Kompletan servisni set: Sadrži svih 12 traka koje se ugrađuju u panel (spajaju se u 6 uzdužnih linija).

• Brza i sigurna ugradnja: Integrisana termo-provodna dvostrana traka omogućava momentalno lepljenje na metalno kućište panela.

• Originalni profil osvetljenja: Specijalna okrugla sočiva (ROW 2.1 profil) ravnomerno šire svetlost pod širokim uglom, sprečavajući nastanak tamnih ili previše svetlih zona na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-062

• Brend: LG, PHILIPS / Zamenski set visokog kvaliteta

• Dijagonala ekrana: 47" (119 cm)

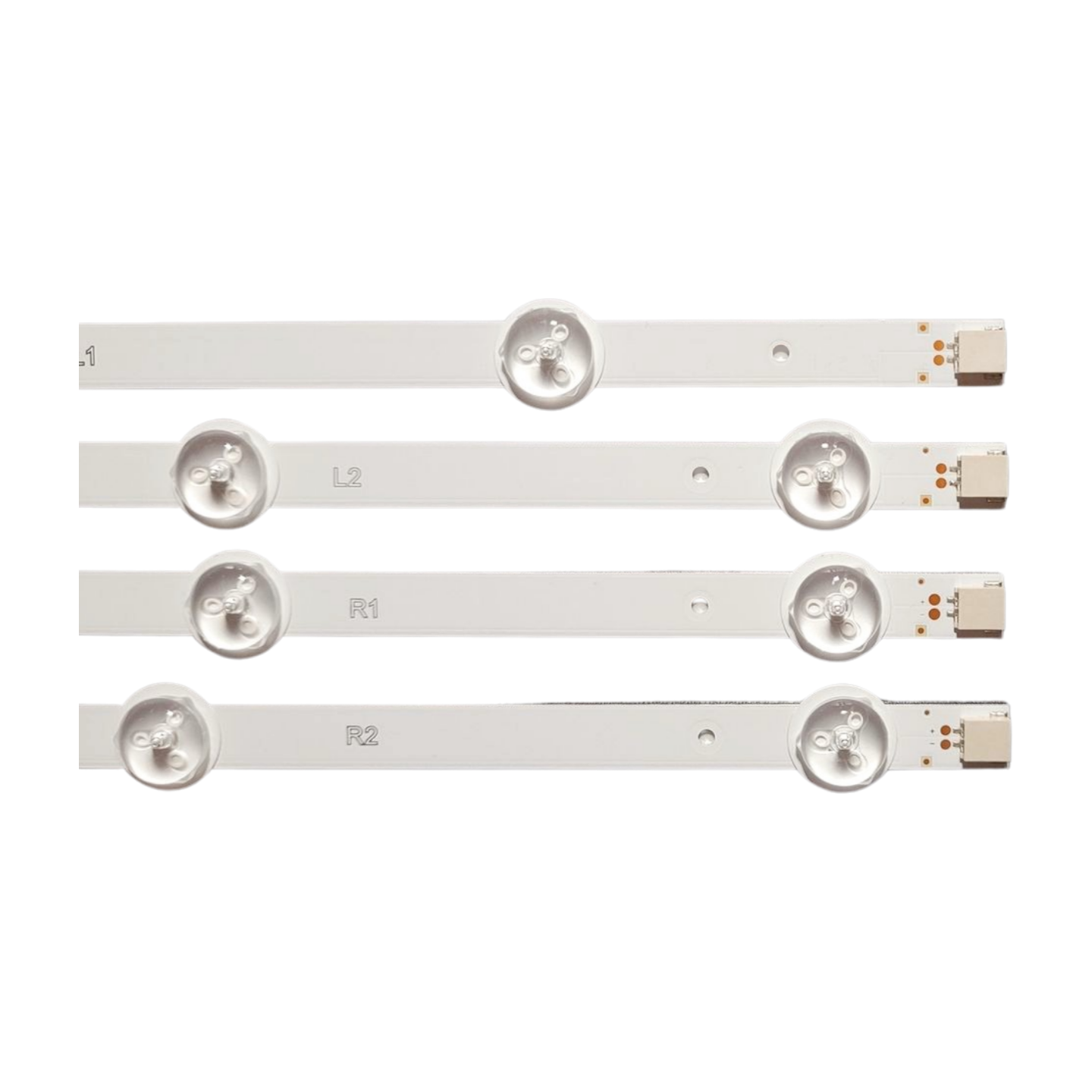

• Broj traka u pakovanju: 12 traka (3x L1 / A + 3x L2 / B + 3x R1 / C + 3x R2 / D) koje formiraju 6 redova

• Broj dioda po delu trake:

  • L1 / A tip: 4 LED dioda (445 mm)

  • L2 / B tip: 5 LED dioda (493 mm)

  • R1 / C tip: 5 LED dioda (501 mm)

  • R2 / D tip: 4 LED dioda (448 mm)

  • Ukupno po jednom sklopljenom redu (L+R): 9 LED dioda (dužina reda cca 939 mm)

• Radni napon po diodi: 3V

• Tip sočiva: Okrugla (ROW 2.1 / široki ugao)

• Samolepljiva traka: Da, integrisana na poleđini

Kompatibilni modeli televizora:

LG (LA/LN serije): 47LN5400, 47LN575, 47LN575S, 47LN5758, 47LN578V, 47LN6138, 47LA6130, 47LA6136, 47LA620S, 47LA6208, 47LA613V, 47LA613S, 47LA615S, 47LA615V, 47LA616V, 47LA6200, 47LA621S, 47LA621V, 47LA6218, 47LN540B, 47LN540R, 47LN540S, 47LN540U, 47LN541U, 47LN541V, 47LN547V, 47LN570R, 47LN570S, 47LN570U, 47LN570V, 47LN575V, 47LN577S, 47LN577V, 47LN578S, 47LN580V, 47LN610S, 47LN610V, 47LN613S, 47LN613V, 47LN5404, 47LN5405, 47LN5406, 47LN5700, 47LN5707, 47LN5708, 47LN5757, 47LN5758, 47LN6108

PHILIPS: 47PFH5609/88, 47PFH6309/88, 47PFK6309

Komercijalni ekrani (LG): 47VL30MSD

Kompatibilne oznake TV panela (ekrana):

• LC470DUE-SFR1 / LC470DUESFR1

• LC470DUE-SFR2 / LC470DUESFR2

• LC470DUE-SFR3 / LC470DUESFR3

• LC470DUE-SFR4 / LC470DUESFR4

• LC470DUE-SFU1 / LC470DUESFU1

• LC470DUE-SFU2 / LC470DUESFU2

• LC470DUE-SFU3 / LC470DUESFU3

• LC470DUE-SFU4 / LC470DUESFU4

• LC470DUG-JFR1 / LC470DUGJFR1

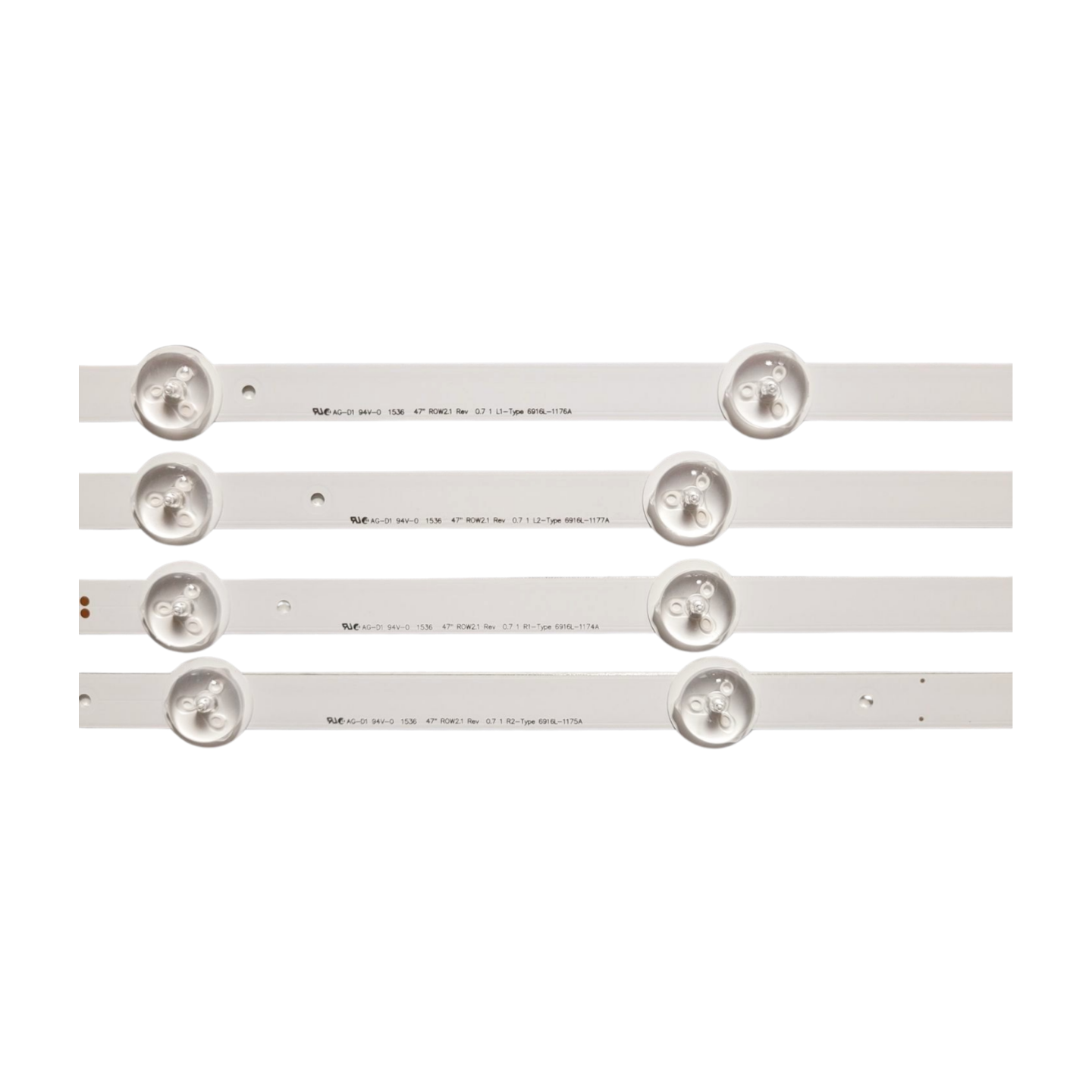

Kompatibilne fabričke oznake sa traka (Part Numbers):

• 47“ ROW2.1 REV 0.7 1

• 6916L-1174A, 6916L-1175A, 6916L-1176A, 6916L-1177A

• 6916L-1260A, 6916L-1261A, 6916L-1262A, 6916L-1263A

• 6916L-1359A, 6916L-1360A, 6916L-1361A, 6916L-1362A

• LG Service Kit: AGF78400801

Napomena:

Pre ugradnje i poručivanja, preporučuje se fizičko otvaranje panela i provera rasporeda oznaka na originalnim trakama. Kod modela od 47 inča iz ove generacije, u zavisnosti od tačne podvarijante LC470DUE ekrana, fabrika je ugrađivala sisteme sa oznakama ROW 2.1 (ovaj set) ili sisteme sa LATWT / POLA2.0 rasporedom dioda koji se razlikuju po pozicijama konektora i obliku sočiva. Upoređivanje oznaka sa starih traka obezbeđuje 100% tačan odabir zamenskog dela.
