LED Trake Samsung 49" / 50" (2015SVS50 FHD) – ES-1007

Komplet zamenskih LED traka oznake ES-1007 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 i 50 inča (124 cm - 127 cm) koji koriste Samsungovu unutrašnju arhitekturu i panele. Ovaj set se masovno ugrađuje u Full HD (FHD) modele iz J, K i M serije, kao i u specijalizovane hotelske i komercijalne serije (HG). Kada televizor normalno reprodukuje zvuk, menja kanale i reaguje na daljinski upravljač, ali slika izostane, ekran ostane taman ili blesne na trenutak pa se ugasi, ugradnjom novog kompletnog seta u potpunosti se otklanja kvar.

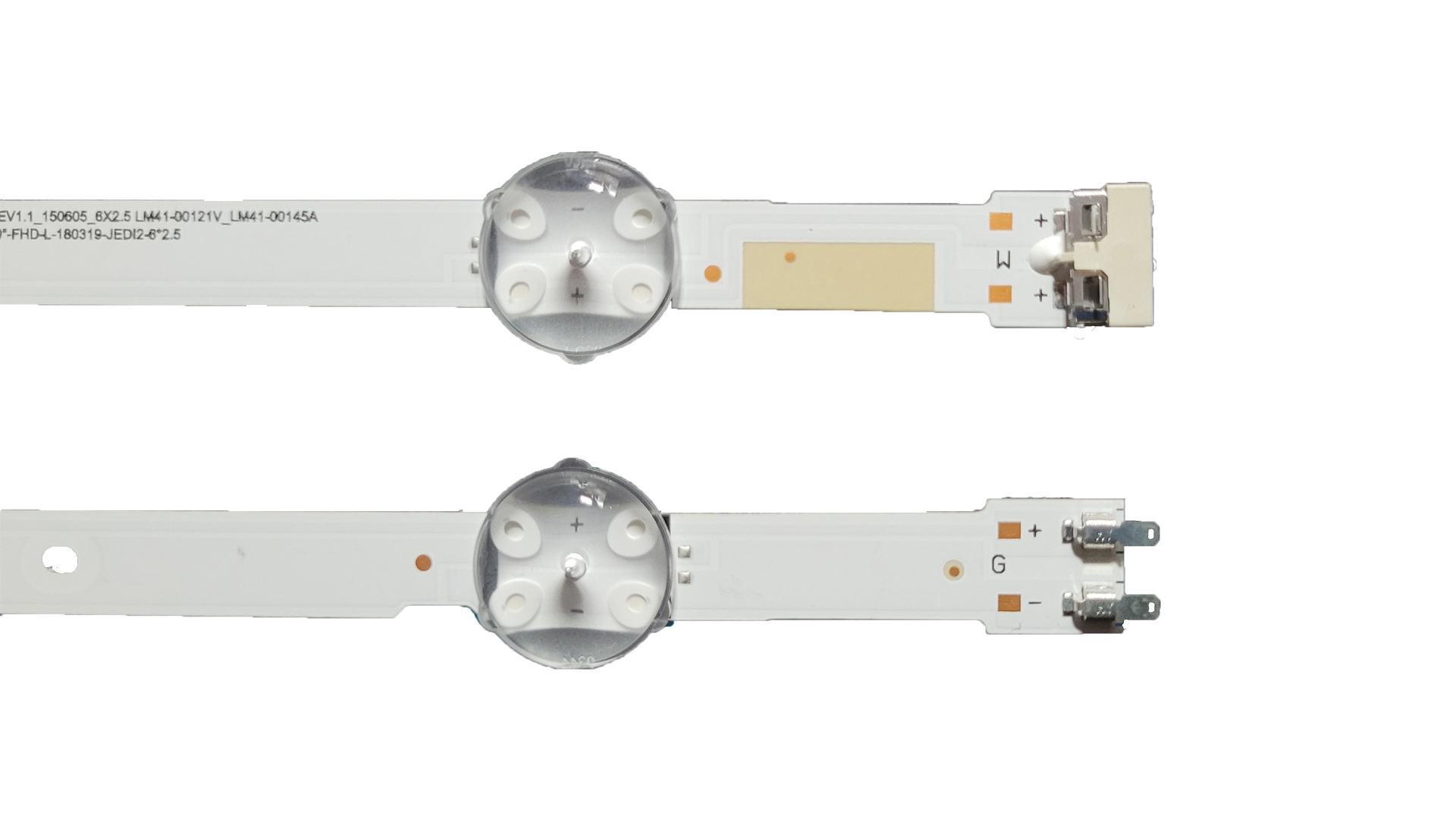

Konstrukcija se zasniva na podeljenim trakama koje se montiraju horizontalno, gde se jedna kompletna linija pozadinskog osvetljenja dobija spajanjem jedne LEVE (L / A-tip) i jedne DESNE (R / B-tip) trake preko centralnog konektora. Svaka polovina sadrži po 5 dioda, što daje ukupno 10 LED dioda po spojenom redu. Na poleđini svake trake fabrički je postavljena visokokvalitetna termalna samolepljiva traka sa visokom provodljivošću. Ona osigurava stabilno fiksiranje i brzo odvođenje toplote sa dioda na metalnu šasiju panela, čime se sprečava pregrevanje i garantuje dugotrajan rad nakon servisa.

Ključne prednosti:

• Kompletan servisni kit: Sadrži svih 8 traka (4x Leve + 4x Desne) za potpunu reparaciju kompletnog sistema unutar panela.

• Efikasna termička disipacija: Fabrički naneta termo-traka pruža odlično hlađenje LED čipova preko kućišta televizora.

• Originalna geometrija: Širokougaona okrugla sočiva i otvori za pozicioniranje savršeno se poklapaju sa unutrašnjim reflektorom, eliminišući pojavu svetlih ili tamnih mrlja (tzv. "bura") na slici.

Tehničke karakteristike:

• Oznaka seta: ES-1007

• Brend: Samsung / Zamenski set visoke klase

• Dijagonala ekrana: 49" i 50" (124 cm - 127 cm)

• Broj traka u pakovanju: 8 traka (4x Leve [A-Tip] + 4x Desne [B-Tip])

• Broj dioda po traci: 5 LED dioda po polovini (Ukupno 10 dioda po spojenoj liniji)

• Ukupan broj dioda u TV-u: 40 LED dioda

• Dužina pojedinačne polutrake: 487 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (FHD FCOM optika)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Samsung (UE / UN / HG serije):

• Evropsko tržište (UE): UE49M5002, UE49M5002AK, UE49M5000, UE49M5075, UE49J5200AUXTK, UE49J5200AWXXN, UE49K5202AK

• Američko i globalno tržište (UN): UN48J5200AGXZS, UN48J5200AHXPA, UN48J5200AKXZL, UN48J5201AFXZA, UN48J5201AFXZC, UN48J520DAFXZA, UN49J5000AFXZA, UN49M5300AFXZA, UN50J5000AFXZA, UN50J5000AFXZX, UN50J5000BFXZA, UN50J5200AFXZC, UN50J5200AFXZX, UN50J5201AFXZA, UN50J520DAFXZA, UN50M5300AFXZA

• Hotelske i komercijalne serije (HG): HG49NF693GFXZA, HG50ND470SFXZA, HG50ND477SFXZA, HG50ND478SFXZA, HG50NE460SFXZA, HG50NE470SFXZA, HG50NE477SFXZA, HG50NE478SFXZA

Kompatibilne oznake TV panela (ekrana):

• CY-JJ050BGNV1H / CY-JJ050BGNV1HTV

• CY-JJ050BGNV2H

• CY-JM049BGEV2H

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Oznaka kućišta/šasije traka: LB49016 V1

• Leve trake (A-Tip): S_5J52_50_FCOM_5_LEVO V5DN-500SMA / LM41-00121W / LM41-00146A / LM41-00471A / 2015SVS50 FHD FCOM L5 REV2.2 180925 / BN96-37774A

• Desne trake (B-Tip): S_5J52_50_FCOM_5_DESNO V5DN-500SMB / LM41-00121V / LM41-00145A / LM41-00470A / 2015SVS50 FHD FCOM R5 REV2.2 180925 / BN96-37775A
