LED Trake Samsung 48" (2015SVS48 FHD) – ES-1009

Komplet zamenskih LED traka oznake ES-1009 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 48 inča (121 cm) koji koriste Samsungovu unutrašnju arhitekturu i panele. Ovaj set se masovno ugrađuje u Full HD (FHD) modele iz J i K serije, kao i u specijalizovane hotelske i komercijalne serije (HG). Kada uređaj ima normalan ton i pravilno reaguje na komande daljinskog upravljača, a slika izostane, ekran ostane taman ili blesne na trenutak pa se ugasi, ugradnjom novog kompletnog seta u potpunosti se otklanja kvar.

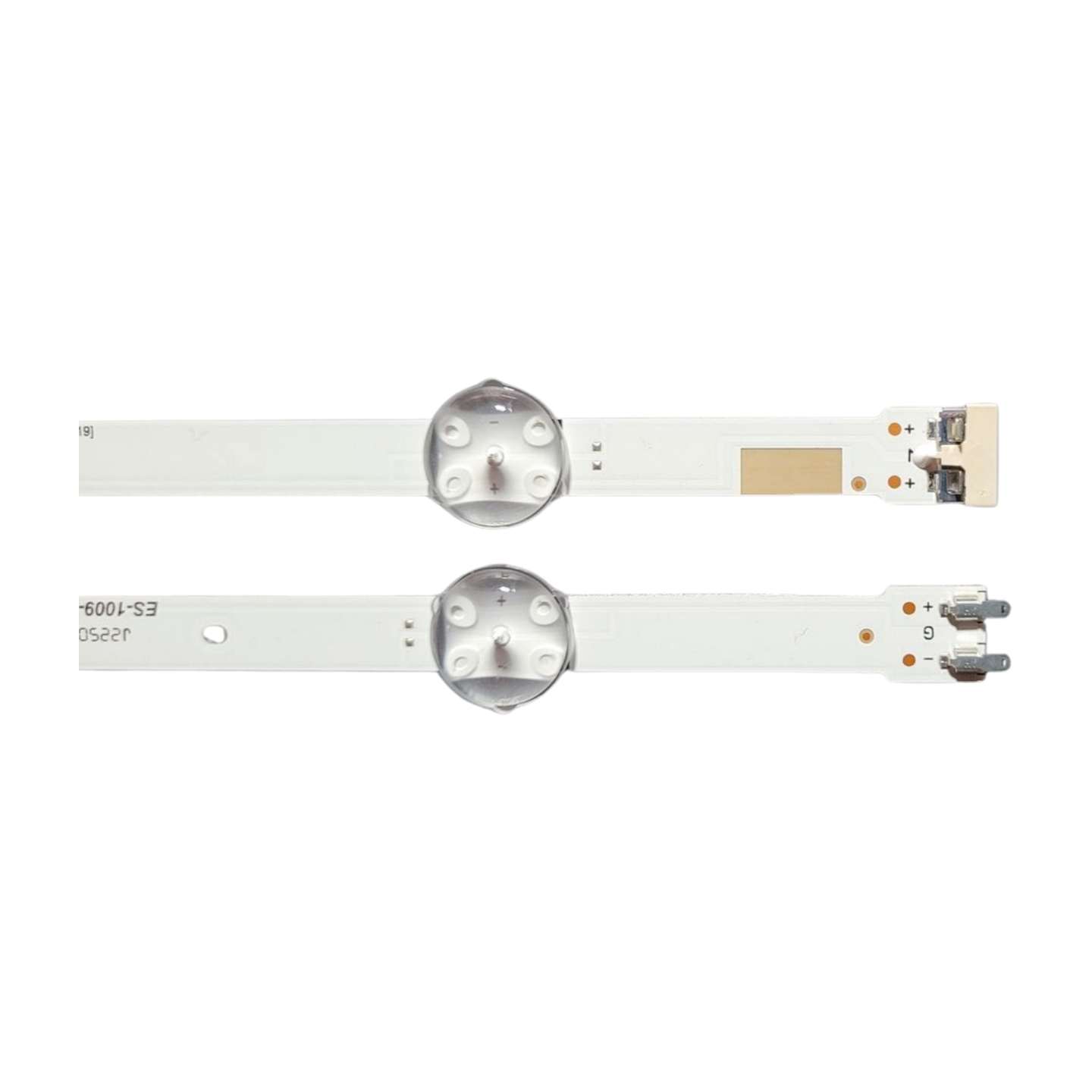

Konstrukcija se zasniva na podeljenim trakama koje se montiraju horizontalno, gde se jedna kompletna linija pozadinskog osvetljenja dobija spajanjem jedne LEVE (L / A-tip) i jedne DESNE (R / B-tip) trake preko namenskog centralnog konektora. Svaka polovina sadrži po 4 ili 5 dioda u zavisnosti od fabričke revizije panela (ukupno do 10 LED dioda po spojenom redu). Na poleđini svake trake fabrički je postavljena visokokvalitetna termalna samolepljiva traka sa visokom provodljivošću. Ona osigurava stabilno fiksiranje i brzo odvođenje toplote sa dioda na metalnu šasiju panela, čime se sprečava pregrevanje i garantuje dugotrajan rad nakon servisa.

Ključne prednosti:

• Kompletan servisni kit: Sadrži svih 8 traka (4x Leve + 4x Desne) za potpunu reparaciju kompletnog sistema unutar panela.

• Efikasna termička disipacija: Fabrički naneta termo-traka pruža odlično hlađenje LED čipova preko kućišta televizora.

• Originalna geometrija: Širokougaona okrugla sočiva i otvori za pozicioniranje savršeno se poklapaju sa unutrašnjim reflektorom, eliminišući pojavu svetlih ili tamnih mrlja (tzv. "bura") na slici.

Tehničke karakteristike:

• Oznaka seta: ES-1009

• Brend: Samsung / Zamenski set visoke klase

• Dijagonala ekrana: 48" (121 cm)

• Broj traka u pakovanju: 8 traka (4x Leve [A-Tip] + 4x Desne [B-Tip])

• Broj dioda po redu (A+B): Do 10 LED dioda po spojenoj liniji

• Dužina spojene LED trake: 468 mm – 470 mm po polutraci

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (FHD FCOM optika)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Samsung (UE / UN / UA / HG serije):

• Evropsko tržište (UE): UE48J5002, UE48J5002AKXXH, UE48J5202, UE48J5202AKXXH, UE48J5000, UE48J5000AKXZT, UE48J5000AUXKZ, UE48J5000AUXRU, UE48J5000AUXUA, UE48J5000AUXUZ, UE48J5000AVXBT, UE48J5000AVXXC, UE48J5000AVXXH, UE48J5000AVXXN, UE48J5000AVXZF, UE48J5005AKXXE, UE48J5070SSKTK, UE48J5200, UE48J5200AKXXU, UE48J5200AKXZT, UE48J5200AUXKZ, UE48J5200AUXRU, UE48J5200AUXUA, UE48J5200AVXXC, UE48J5200AVXXH, UE48J5200AVXXN, UE48J5200AVXZF, UE48J5205AKXXE, UE48J5250SSXZG, UE48J5270, UE48J5270SSXTK, UE48J5270SSXZG, UE48K5200CCSTK

• Američko i globalno tržište (UN / UA): UN48J5000AFXZA, UN48J5000AFXZC, UN48J5000AFXZP, UN48J5000AGXPE, UN48J5000AGXZD, UN48J5000AGXZS, UN48J5000AHXPA, UN48J5000BFXZA, UN48J5200AFXZA, UN48J5200AFXZC, UN48J5200AFXZP, UN48J5200AGXPE, UN48J5200AGXZD, UN48J5200AGXZS, UN48J5200AHXPA, UN48J5200AKXZL, UN48J5201AFXZA, UN48J5201AFXZC, UN48J520DAFXZA, UN48J6200AFXZA, UN48J6200AFXZC, UA48J5000, UA48J5200, UA48K5000, UA48KF21EAJXXZ

• Hotelske i komercijalne serije (HG): HG48AE460SKXXD, HG48AE460SKXXT, HG48AE460SWXXY, HG48AE570SJXXZ, HG48AE570SKDXL, HG48AE570SKXXD, HG48AE570SKXXL, HG48AE570SKXXT, HG48AE570SWXXP, HG48AE570SWXXY, HG48EE470SKXCI, HG48EE470SKXEN, HG48EE470SKXRU, HG48EE470SKXXU, HG48EE470SKXZT

Kompatibilne oznake TV panela (ekrana):

• CY-JJ048BGLV1H / CY-JJ048BGLV3V / CY-JJ048BGEV5V

• CY-JJ048BGEV1H / CY-JJ048BGEV2H / CY-JJ048BGEV3H / CY-JJ048BGEV4H / CY-JJ048BGEV8H

• BG048JBGEV5H

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Oznaka kućišta/šasije traka: V5DN-480SMA-R3 / V5DN-480SMA-R4 / V5DN-480SMB-R3 / V5DN-480SMB-R4

• Leve trake (L / A-Tip): 2015SVS48-FHD FCOM L4 REV2.2 160925 / LM41-00469A / LM41-00360A / BN96-37296A

• Desne trake (R / B-Tip): 2015 SVS48-FHD FCOM R4 REV2.2 160925 / LM41-00469A / LM41-00359A / BN96-37297A
