LED Trake Samsung 42" (2013SVS42F / D2GE-420SCA-SCB) – ES-101

Komplet zamenskih LED traka oznake ES-101 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 42 inča (107 cm) koji koriste Samsungovu unutrašnju arhitekturu i panele. Ovaj set se masovno ugrađuje u izuzetno popularne Full HD (FHD) modele iz čuvene F serije Samsung televizora. Kada uređaj ima normalan ton i pravilno reaguje na komande daljinskog upravljača, a slika izostane, ekran ostane taman ili blesne na trenutak pa se ugasi, ugradnjom novog kompletnog seta u potpunosti se otklanja kvar.

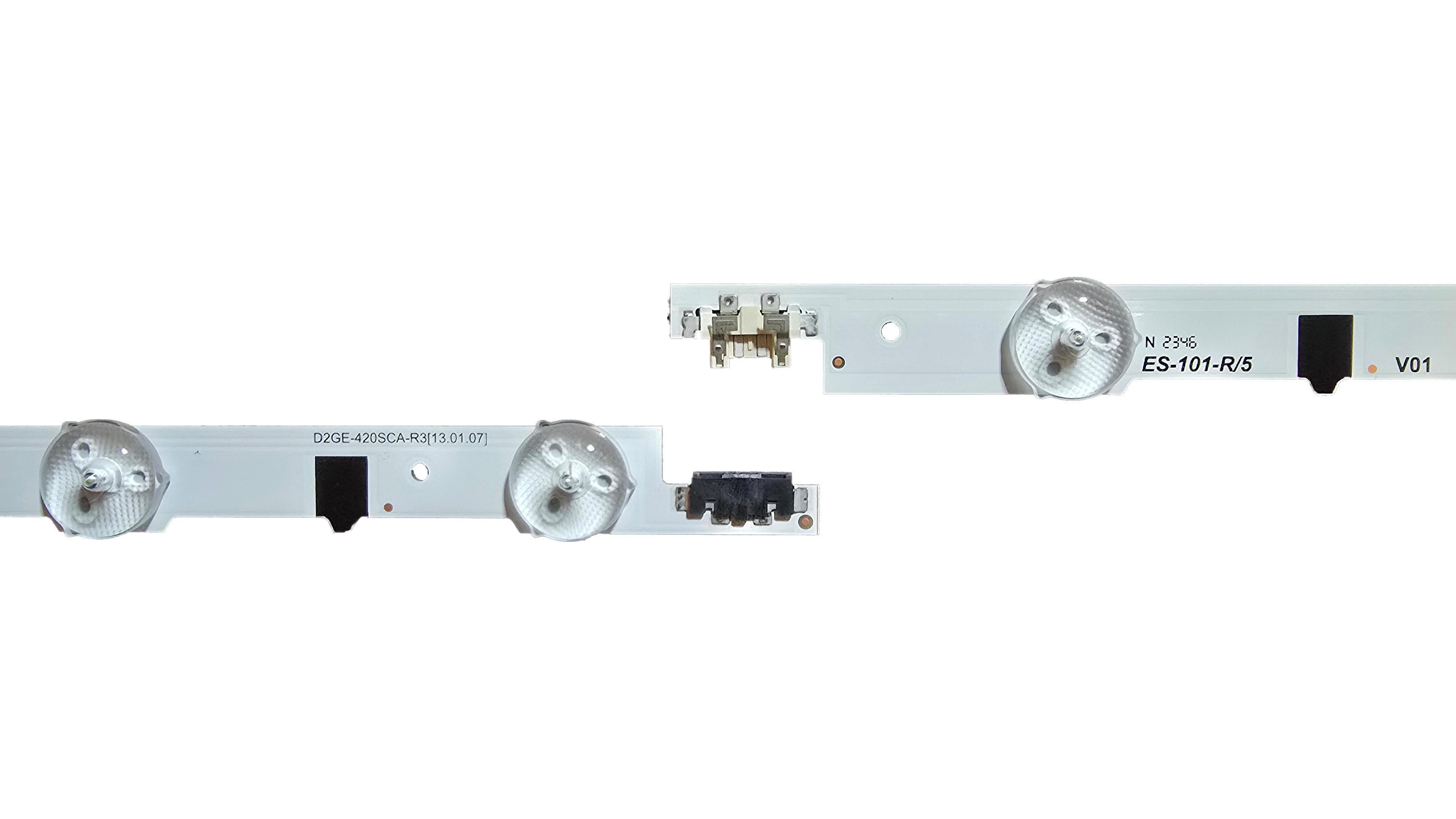

Konstrukcija se zasniva na podeljenim trakama koje se montiraju horizontalno, gde se jedna kompletna linija pozadinskog osvetljenja dobija spajanjem jedne LEVE (L / A-tip) i jedne DESNE (R / B-tip) trake preko centralnog konektora. Leva strana (A-tip) sadrži 9 dioda, dok desna strana (B-tip) sadrži 5 dioda, što daje ukupno 14 LED dioda po jednom spojenom redu. Na poleđini svake trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokom provodljivošću. Ona osigurava stabilno fiksiranje i brzo odvođenje toplote sa dioda na metalnu šasiju panela, čime se sprečava pregrevanje i garantuje dugotrajan rad nakon servisa.

Ključne prednosti:

• Kompletan servisni kit: Sadrži svih 14 traka (7x Leve + 7x Desne) za potpunu reparaciju kompletnog sistema unutar panela.

• Efikasna termička disipacija: Fabrički naneta termo-traka pruža odlično hlađenje LED čipova direktno preko metalnog kućišta televizora.

• Originalna geometrija i optika: Klasična okrugla sočiva i otvori za pozicioniranje savršeno se poklapaju sa unutrašnjim reflektorom, eliminišući pojavu svetlih ili tamnih mrlja na slici.

Tehničke karakteristike:

• Oznaka seta: ES-101

• Brend: Samsung / Zamenski set visoke klase

• Dijagonala ekrana: 42" (107 cm)

• Broj traka u pakovanju: 14 traka (7x Leve [A-Tip] + 7x Desne [B-Tip])

• Broj dioda po traci:

  • A-Tip (L - Leva): 9 LED dioda (7 komada u setu)

  • B-Tip (R - Desna): 5 LED dioda (7 komada u setu)

• Ukupan broj dioda po spojenoj liniji (L+R): 14 LED dioda

• Ukupan broj dioda u TV-u: 98 LED dioda

• Ukupna dužina spojene LED trake: Oko 900 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla sočiva (2013SVS42F optika)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Samsung (UE serija):

• UE42F5000, UE42F5000AK, UE42F5000AW

• UE42F5030, UE42F5030AK, UE42F5030AW

• UE42F5300, UE42F5300AK, UE42F5300AW

• UE42F5370, UE42F5370SS

• UE42F5500, UE42F5500AK, UE42F5500AW

• UE42F5570, UE42F5570SS

• UE42F5700, UE42F5700AW

Kompatibilne oznake TV panela (ekrana):

• CY-HF420BGAV1H (CY-HF420BGA-V1H)

• HF420BGA-B1 (HF420BGAB1)

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Oznake kućišta/šasije traka: D2GE-420SCA-R3, D2GE-420SCB-R3

• Leve trake (A-Tip / L): 2013SVS42F L 9 REV1.9 / D2GE-420SCA-R3 / BN96-25306A

• Desne trake (B-Tip / R): 2013SVS42F R 5 REV1.9 / D2GE-420SCB-R3 / BN96-25307A
