LED Trake LG 50" (SSC_50UK63/65) – ES-1017

Komplet zamenskih LED traka oznake ES-1017 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 50 inča (127 cm). Ovaj set se masovno ugrađuje u LG televizore visoke 4K Ultra HD rezolucije iz UK i UM serija koji koriste specifične HC500DQN panele. Kada televizor normalno reprodukuje ton i reaguje na komande daljinskog upravljača, a slika izostane (ekran je potpuno taman, slika se vidi pod uglom pod spoljnim svetlom ili panel blesne na trenutak pa zacrni), ugradnjom novog kompletnog seta traka uspešno se otklanja kvar.

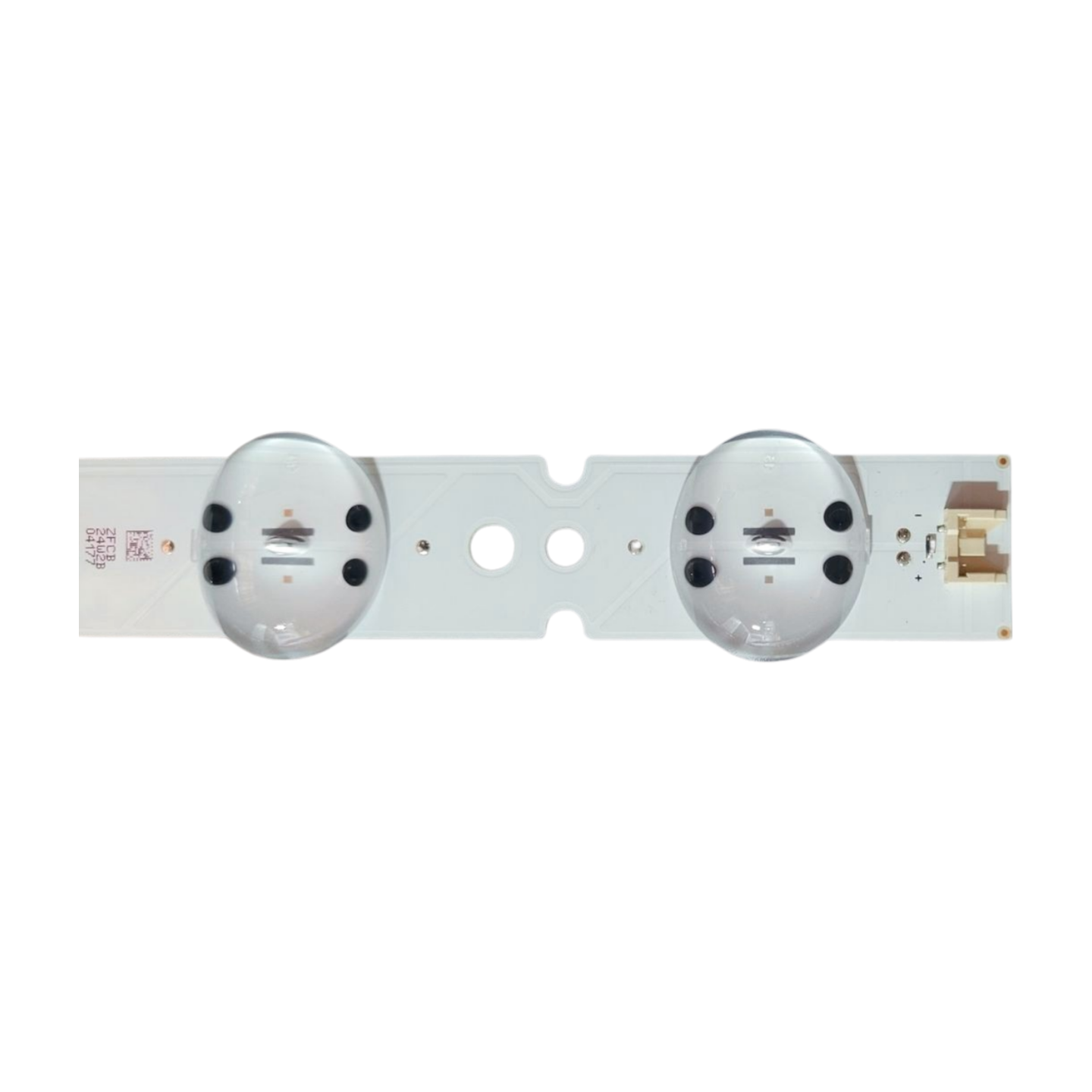

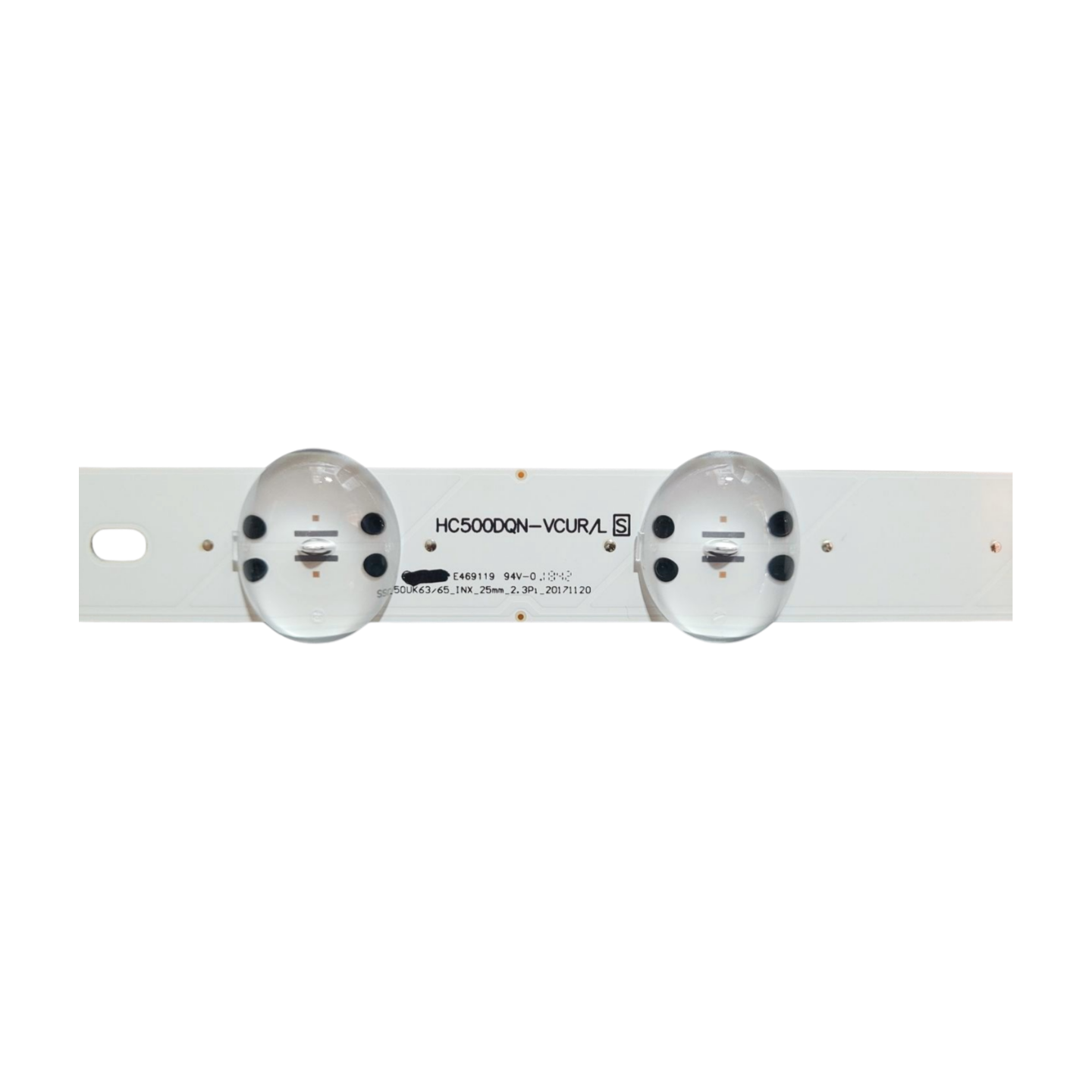

Arhitektura ovog pozadinskog osvetljenja sastoji se od 3 jednodelne trake koje se montiraju horizontalno celom dužinom šasije panela, bez potrebe za komplikovanim sastavljanjem levih i desnih segmenata. Svaka traka sadrži 9 visokoefikasnih LED dioda (napomena: u zavisnosti od revizije štampe, broj dioda može varirati, ali je geometrija u potpunosti prilagođena navedenim modelima). Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokom provodljivošću. Ona osigurava stabilnu mehaničku vezu i vrši ključnu ulogu u brzom odvođenju toplote sa dioda na metalni oklop panela, čime se drastično smanjuje radna temperatura čipova i produžava vek trajanja nakon servisa.

Ključne prednosti:

• Jednostavna ugradnja (Jednodelne trake): Kit sadrži 3 identične trake (3x A-tip), što olakšava proces zamene i eliminiše rizik od prekida na centralnim konektorima.

• Efikasna termička disipacija: Fabrički postavljena termo-provodna traka na poleđini aluminijumske baze omogućava optimalan prenos toplote na metalnu šasiju televizora.

• Precizna optika za 4K panele: Širokougaona okrugla sočiva obezbeđuju ravnomerno rasipanje svetlosti kroz polarizacione folije, eliminišući pojavu svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1017

• Brend: LG / Zamenski set visoke klase

• Dijagonala ekrana: 50" (127 cm)

• Broj traka u pakovanju: 3 trake (3x A-tip)

• Broj dioda po traci: 9 LED dioda (zavisno od fabričke revizije)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

LG (UK / UM 4K serije):

• UK Serija: LG 50UK6470, LG 50UK6470PLC, LG 50UK6300, LG 50UK6500, LG 50UK6500AUA, LG 50UK6520PSA, LG 50UK6750, LG 50UK6950

• UM Serija: LG 50UM7450, LG 50UM7450PLA

Kompatibilne oznake TV panela (ekrana):

• HC500DQN-VCUR1 / HC500DQN-VCUL1

• HC500DQN-VCUL1-914X / HC500DQNVCUL1914X

• HC500DQN-VCUL9-A11X

• HC500DQN-VCUR2 / HC500DQNVCUR2

• HC550DGG-SLUL / HC550DGGSLUL (određene podvarijante šasija)

Kompatibilne fabričke oznake sa traka (Part Numbers):

• SSC_50UK63/65

• SSC_50UK63_9LED (ili prateća revizija)

• LG fabrički kodovi kompleta (Kataloški brojevi): AGM76150301, AGM76911901
