LED Trake LG 55" (55UJ63_UHD / 55LJ55_FHD) – ES-1026

Komplet zamenskih LED traka oznake ES-1026 predstavlja jedan od najprodavanijih setova za servisiranje i reparaciju pozadinskog osvetljenja na televizorima dijagonale 55 inča (140 cm). Ovaj unifikovani kit pokriva masovne serije LG televizora proizvedenih u Full HD rezoluciji (LJ serija) kao i 4K Ultra HD rezoluciji (UJ i UK serije). Kada televizor normalno startuje, ima uredan ton i reaguje na komande, a slika izostane (ekran je skroz taman, blesne na sekundu pri paljenju ili se sadržaj nazire isključivo pod spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno rešava problem.

Arhitektura pozadinskog osvetljenja je segmentirana na levu i desnu polovinu. Kompletan set sadrži ukupno 10 traka koje se u unutrašnjosti šasije spajaju na sredini panela i formiraju 5 horizontalnih linija pune dužine. Svaka linija nastaje spajanjem jedne A-tip polutrake (dužine oko 551 mm) i jedne B-tip polutrake (dužine oko 552 mm), što daje kombinaciju 5x A-tip + 5x B-tip. Svaka polutraka opremljena je sa 4 visokoefikasne diode, što znači da spajanjem dobijamo 8 dioda po punom redu (ukupno 40 LED dioda u celom televizoru). Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja obezbeđuje brzu i stabilnu disipaciju toplote sa čipova na metalnu šasiju panela, pružajući maksimalnu dugovečnost nakon izvršene popravke.

Ključne prednosti:

• Kompletan servisni kit (10 traka): Sadrži pun set (5A + 5B) potreban za kompletnu zamenu rasvete u panelu, sprečavajući praksu delimične zamene koja brzo dovodi do novog kvara na starim diodama.

• Izuzetna termička provodljivost: Aluminijumska osnova sa fabrički apliciranim termo-slojem garantuje efikasno pasivno hlađenje direktno preko metalnog kućišta televizora.

• Precizna optika bez mrlja: Širokougaona okrugla sočiva savršeno prate fabričku geometriju i raspored rupa na reflektoru, obezbeđujući homogeno osvetljenje bez pojave svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1026

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 55" (140 cm)

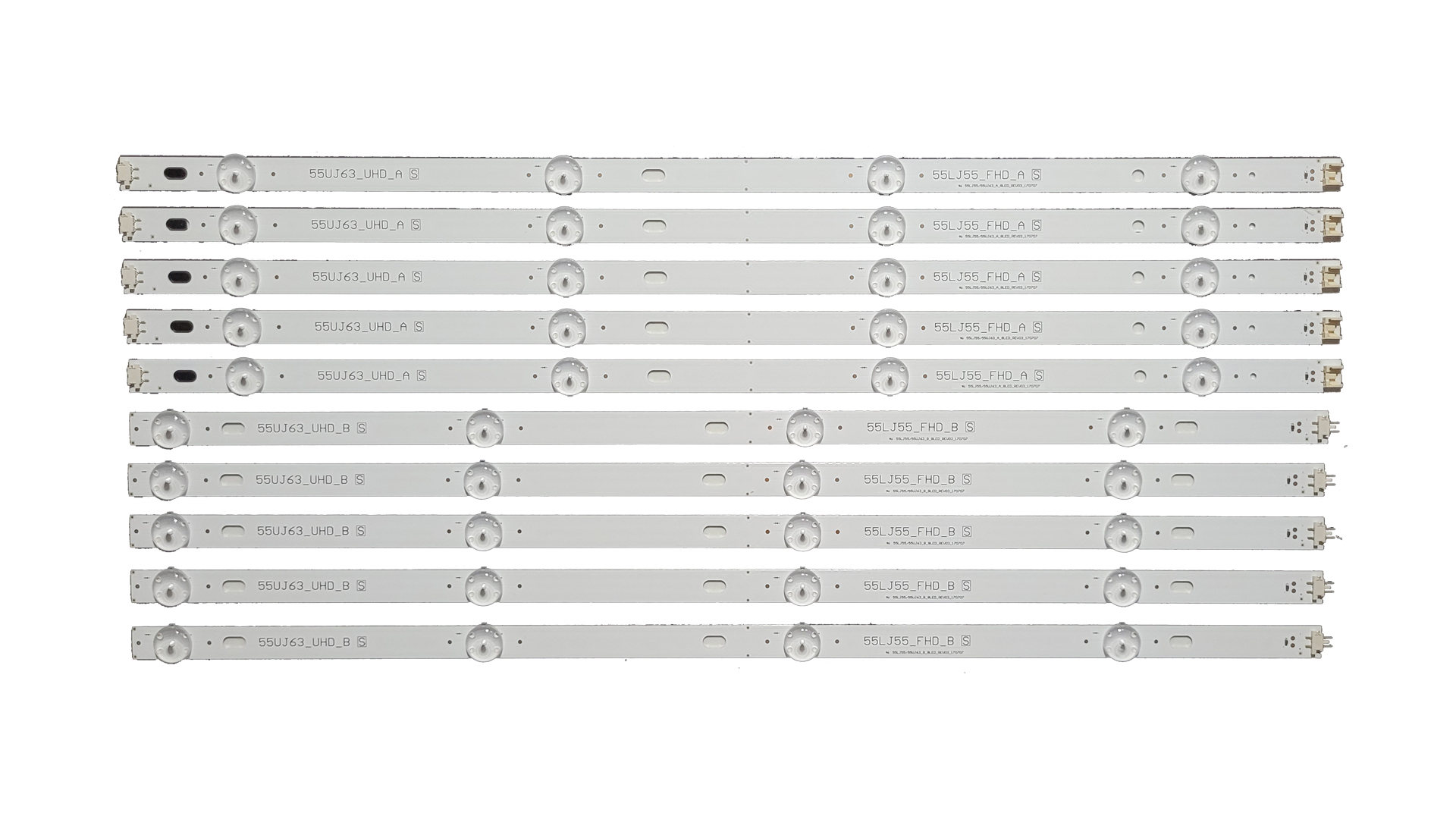

• Broj traka u pakovanju: 10 traka (5x A-tip + 5x B-tip)

• Sastav linije: Spaja se A + B polutraka za jednu horizontalnu liniju

• Broj dioda po polutraci: 4 LED dioda (8 dioda po spojenoj liniji, ukupno 40 u TV-u)

• Dužina LED polutrake: 551 mm (A-tip) / 552 mm (B-tip)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

LG (LH / LJ / UJ / UK i komercijalne serije):

• UJ Serija (4K UHD): 55UJ6300, 55UJ6300-UA, 55UJ6300-UA.BUSYLOR, 55UJ6307, 55UJ6307ZA, 55UJ6309, 55UJ6309ZA, 55UJ630V, 55UJ634V, 55UJ635V, 55UJ635VZF, 55UJ639VZE, 55UJ6500, 55UJ6519, 55UJ651V, 55UJ6560, 55UJ670V, 55UJ6050, 55UJ6100JB, 55UJ630AJD, 55UJ630T, 55UJ6320PA, 55UJ6350

• LJ / LH Serije (FHD): 55LJ615V, 55LJ510V, 55LJ541V, 55LJ550M, 55LJ5500, 55LJ594V, 55LJ595VZD, 55LJ610V, 55LJ614V, 55LJ624V, 55LJ634V, 55LH515V, 55LJ5150, 55LJ5550

• UK Serija: 55UK6100, 55UK6100PLB

• Komercijalne serije (LV): 55LV340C, 55LV340CZB, 55LV640S, 55LV761H

Kompatibilne oznake TV panela (ekrana):

• HC550DGG / HC550DUN serije: HC550DGG-ABSL3-211X, HC550DGG-SLSL1-A14X, HC550DGG-SLSL3-A14X, HC550DGGABSL1, HC550DGGABSL3211, HC550DGGSLSL1, HC550DGGSLSL2, HC550DGGSLSL3, HC550DGGSLSL7, HC550DUN-SLSL1, HC550DUN-SLSL3

• NC550DGG / NC550DUE serije: NC550DGG-AAFX1, NC550DGG-ABFX1, NC550DGG-ABFX3, NC550DGG-SLSL1, NC550DGGAAFX1 do AAFX6, NC550DGGABFX1 do ABFX7, NC550DUE-AAFX1, NC550DUE-AAFX3

• Ostali paneli: LC550EGJ SK A4

Kompatibilne fabričke oznake sa traka (Part Numbers):

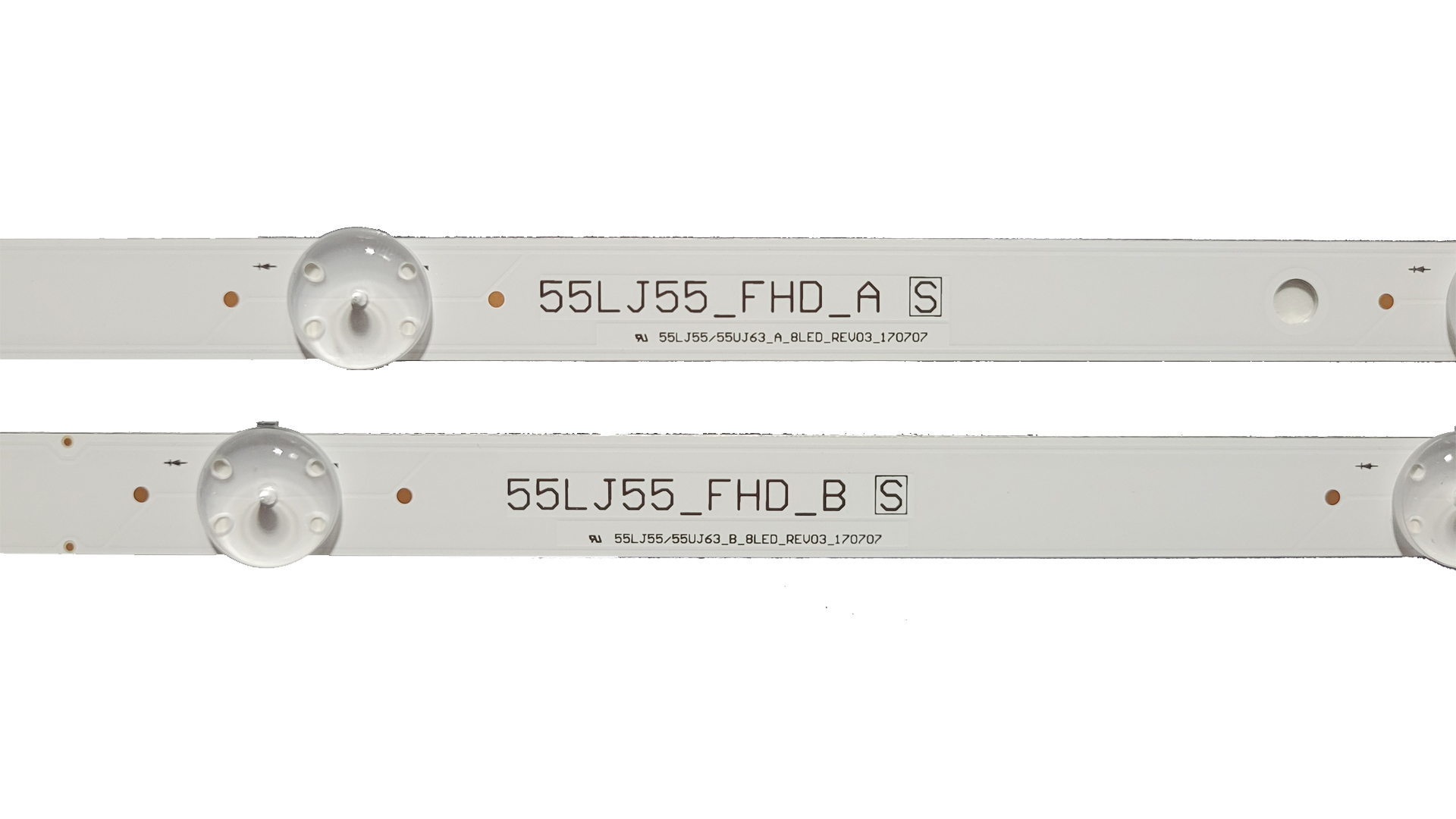

Ovaj set menja široku listu fabričkih oznaka štampi (Innotek, SSC i HL):

• UHD Oznake: 55UJ63_UHD_A / 55UJ63_UHD_B / SSC-55UJ63-A-8LED-REV02 / SSC-55UJ63-B-8LED-REV02 / 55UJ63-UHD-A / 55UJ63-UHD-B

• FHD Oznake: 55LJ55_FHD_A / 55LJ55_FHD_B / SSC-55LJ55-A-8LED-REV02 / SSC-55LJ55-B-8LED-REV02 / 55LJ55-FHD-A / 55LJ55-FHD-B

• HL Oznake: HL-99550A30-0401A-01 / HL-99550A30-0401B-01

• LG fabrički kodovi kompleta i elektronike: AGF78758102, AGF78738601, AGF78758101, AGF78819201, AGF78819202, AGM76209901, EAV63632405, EAV63632406, EAV63673005, Q198595
