LED Trake Grundig 49" (Arcelik SVV490A16 / 49crystal) – ES-1034

Komplet zamenskih LED traka oznake ES-1034 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj set se ugrađuje u Ultra HD (4K) televizore brendova Grundig i Arčelik (Arcelik), prateći njihovu fabričku arhitekturu panela visoke rezolucije. Kada televizor ima normalan ton i uredno reaguje na komande sa daljinskog upravljača, ali slika nedostaje (ekran je potpuno taman, slika se nazire pod uglom kada se osvetli spoljnim svetlom ili displej blesne na sekundu pri pokretanju), zamena unutrašnje rasvete ovim setom uspešno rešava problem.

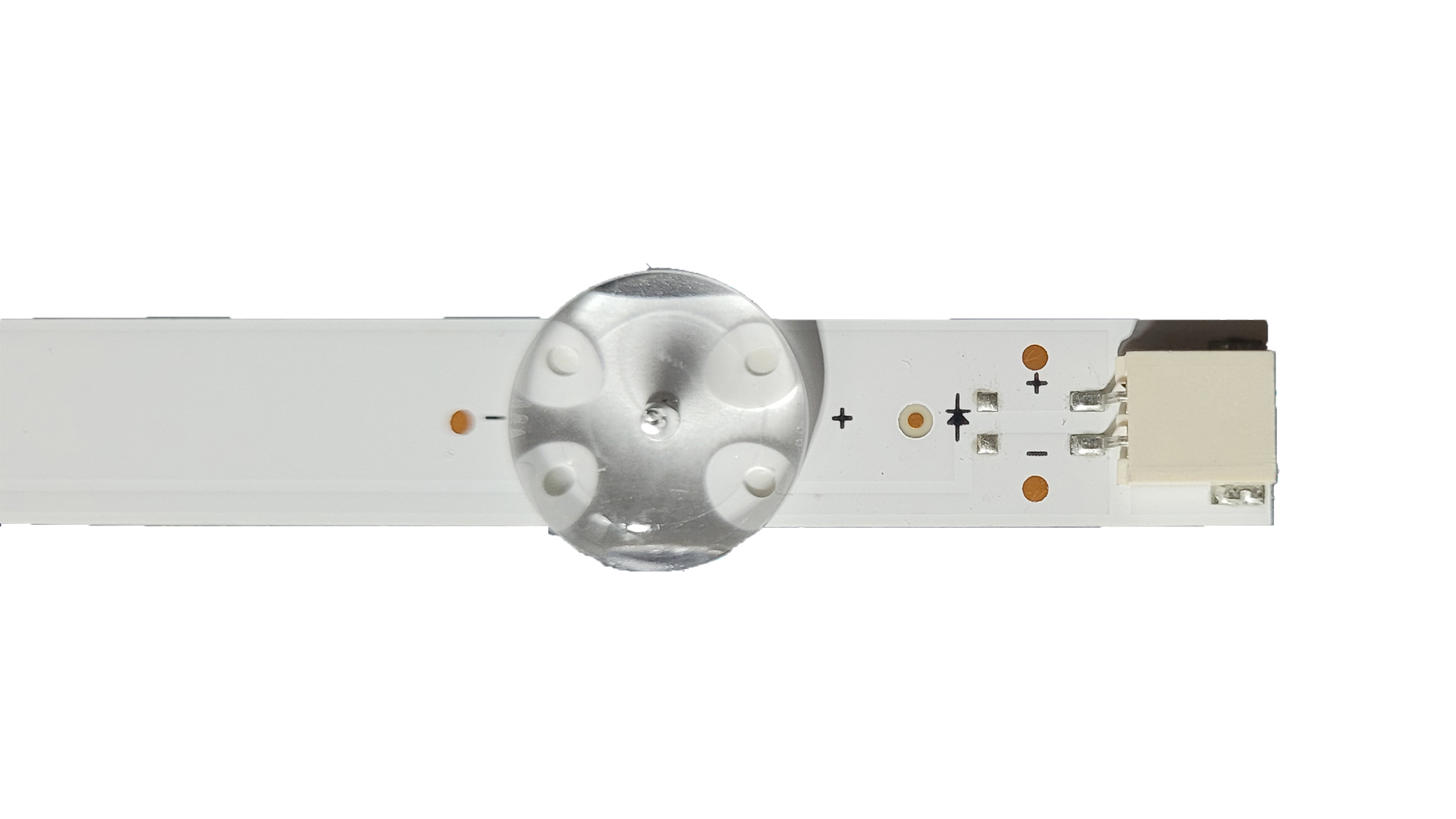

Arhitektura pozadinskog osvetljenja kod ovog modela sastoji se od 8 jednodelnih traka dužine 495 mm koje se horizontalno postavljaju unutar šasije panela (8x A-tip). Svaka traka sadrži 4 visokoefikasne LED diode koje rade na stabilnom radnom naponu od 3V, što daje ukupan zbir od 32 diode unutar celog televizora. Na poleđini svih 8 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i ravnomernu predaju toplote sa LED čipova na metalno kućište panela, čime se drastično smanjuje radna temperatura i sprečava prevremeno pregrevanje nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun set (8x A-tip) za potpunu reparaciju mreže pozadinskog osvetljenja, čime se eliminiše praksa delimične zamene koja brzo dovodi do novog kvara na starim diodama.

• Jednodelni profil (495 mm): Nedostatak unutrašnjih spojeva i konektora na sredini ekrana uklanja rizik od gubljenja kontakta usled širenja i skupljanja materijala pri grejanju.

• Aluminijumska osnova: Izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termo-provodnom trakom za optimalno hlađenje.

Tehničke karakteristike:

• Oznaka seta: ES-1034

• Brend: Grundig, Arcelik / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 traka (8x A-tip)

• Broj dioda po traci: 4 LED diode (Ukupno 32 diode u televizoru)

• Dužina LED trake: 495 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Grundig / Arcelik (VLX, GUB, GUW, GUT serije):

• VLX Serije: 49VLX7730, 49VLX7730BP, 49VLX7730WP, 49VLX7730SP, 49VLX7710, 49VLX7710BP, 49VLX7000BP, 49VLX7440BP, 49VLX7100BP, 49VLX7010, 49VLX7020, 49VLX6950BP, 49VLX7980, 49VLX6000, 49VLX7840BP, 49VLX7850BP, 49VLX7500BP, 49VLX7800BP, 49VLX7810BP, 49VLX7810WP

• GUB / GUW / GUT Serije: 49GUB8765, 49GUB8767, 49GUB8762, 49GUB8864, 49GUB8782, 49GUB8867, 49GUB7065, 49GUB8966, 49GUW8768, 49GUT8768

• CLX Serija: 49CLX7730BP

Kompatibilne fabričke oznake sa traka (Part Numbers):

• ARCELIK 49INCH SVV490A16 6LED REV04 0K LENS_141203

• Arcelik_49crystal_8X4_1313FCA_4SIP_P143

• ZBC60600-AAA / ZVA65600-AA / ZVE65600 (kataloške oznake Arčelik / Grundig servisnih kompleta)
