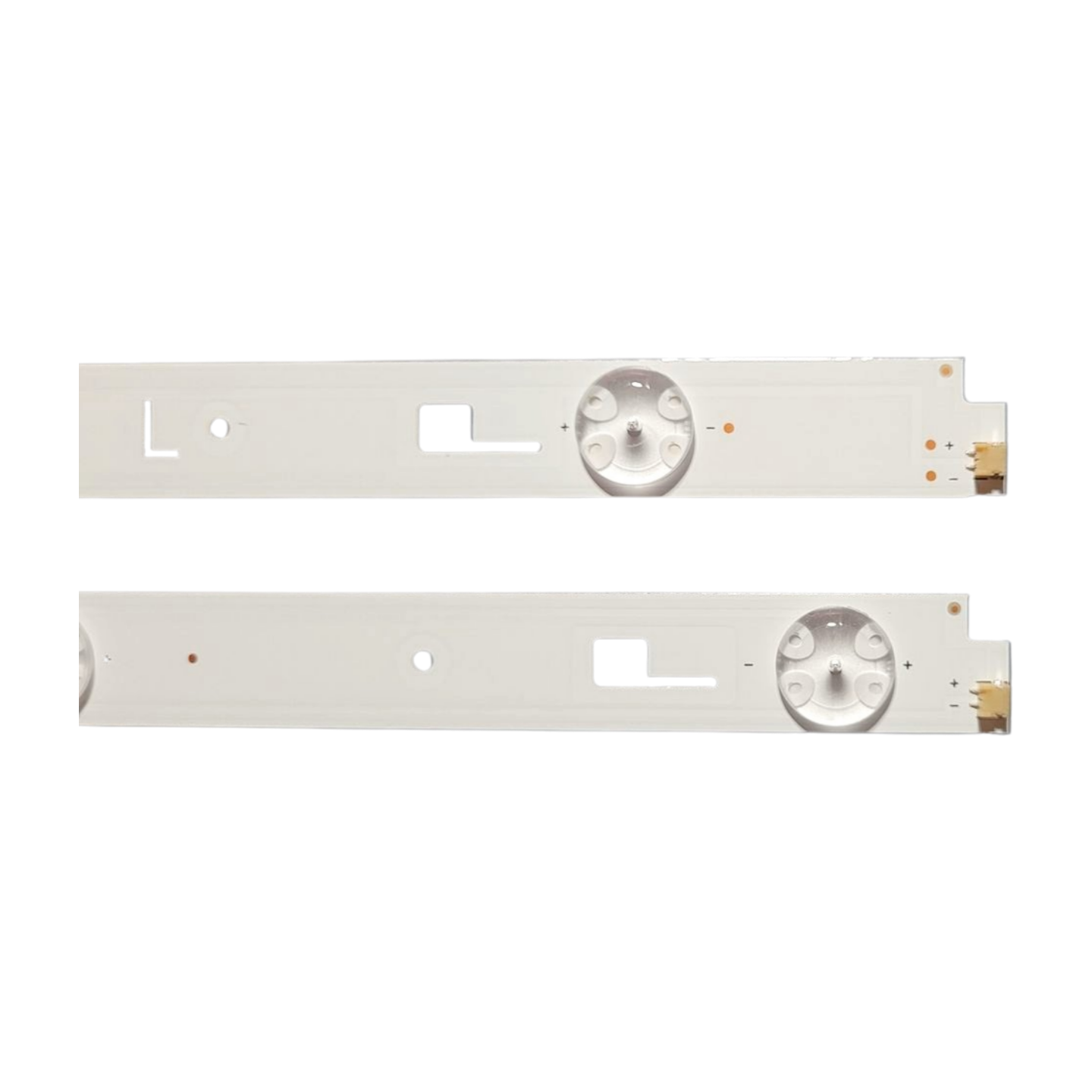

LED Trake Sony 49" (SVY490A23 / CSP DRT) – ES-1035

Komplet zamenskih LED traka oznake ES-1035 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj premium set razvijen je prema specifikacijama za 4K Ultra HD Sony televizore iz X i XD serija koji koriste visokozahtevne LG Display panele. Kada televizor startuje, ima uredan ton i reaguje na komande, ali slika izostane (ekran je skroz taman, slika blesne na sekundu ili indikatorska LED dioda blinka crveno signalizirajući grešku u sistemu napona rasvete), ugradnja ovog kompletnog seta traka uspešno rešava problem.

Arhitektura pozadinskog osvetljenja je segmentirana na levu i desnu polovinu kućišta. Kompletan set sadrži ukupno 8 traka koje se spajaju na sredini šasije unutar panela kako bi formirale 4 horizontalne linije pune dužine (4x Left + 4x Right).

• Left (Leva polutraka): Dužina 522 mm sa 5 LED dioda.

• Right (Desna polutraka): Dužina 429 mm sa 5 LED dioda.

Spajanjem leve i desne trake dobija se horizontalni red sa 10 visokoefikasnih dioda (ukupno 40 LED dioda u celom televizoru) koje rade na stabilnom radnom naponu od 3V. Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu i produžavajući vek trajanja nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun set (4 Left + 4 Right) za kompletnu zamenu rasvete u panelu, sprečavajući praksu delimične zamene koja brzo dovodi do novog kvara na starim diodama.

• Aluminijumski profil: Izrađene na krutoj aluminijumskoj podlozi sa fabrički apliciranom termo-trakom visoke provodljivosti za optimalno pasivno hlađenje.

• Precizna optika za 4K panele: Širokougaona okrugla sočiva savršeno prate fabričku geometriju i raspored otvora na reflektujućoj foliji, obezbeđujući idealno homogeno osvetljenje bez pojave svetlih tačaka na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1035

• Brend: Sony / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 traka (4x Left + 4x Right)

• Sastav linije: Spajaju se leva i desna polutraka za jednu horizontalnu liniju

• Broj dioda po polutraci: Left: 5 LED / Right: 5 LED (10 dioda po spojenoj liniji, ukupno 40 u TV-u)

• Dužina LED polutreke: 522 mm (Left) / 429 mm (Right)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED CSP)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Sony BRAVIA (4K UHD X / XD serije):

• X Serija: KD-49X8005, KD-49X8005C

• XD Serija: KD-49XD7005, KD-49XD7004, KD-49XD7066D

Kompatibilne oznake TV panela (ekrana):

• LG Display (LGD) panel: LC490EQY-SJA3 / LC490EQYSJA3 (i srodne revizije ove šasije ekrana)

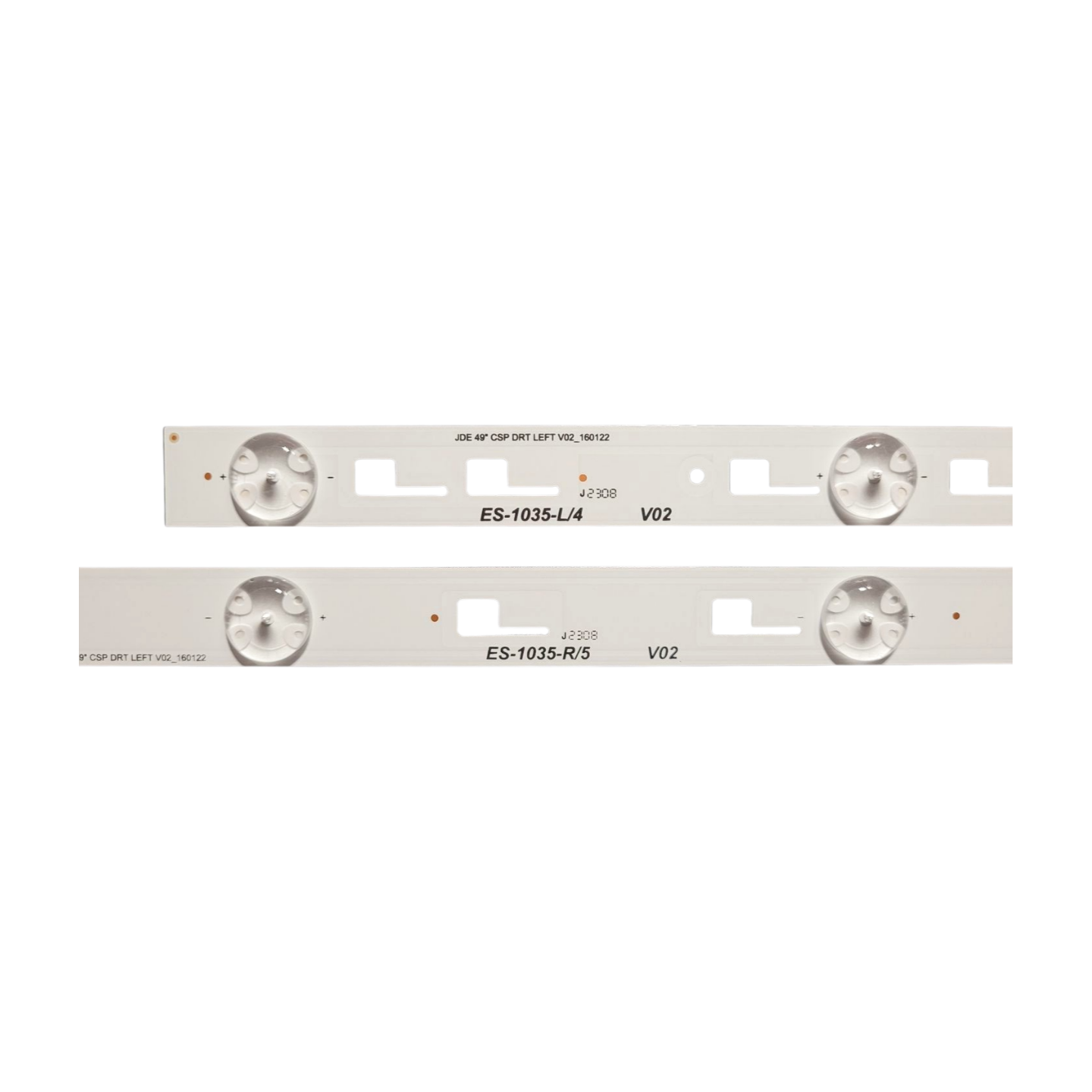

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Desne polutrake: 49" CSP DRT RIGHT V02_160122

• Leve polutrake: 49" CSP DRT LEFT V02_160122

• Oznaka šasije/sistema rasvete: SVY490A23
