LED Trake LG 49" (6916L-2586A/2587A/2588A/2589A) – ES-1044

Komplet zamenskih LED traka oznake ES-1044 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj set se primarno ugrađuje u LG Full HD televizore iz visoke LH6000 serije (sa Smart platformama i naprednijim osvežavanjem slike) kao i u prateće komercijalne i hotelske serije (LW). Kada televizor normalno startuje, ima uredan ton i prima komande, a slika izostane (ekran ostane skroz taman, displej blesne na sekundu pri paljenju ili se sadržaj nazire samo pod svetlom blica), ugradnja ovog novog kompletnog seta traka uspešno rešava problem.

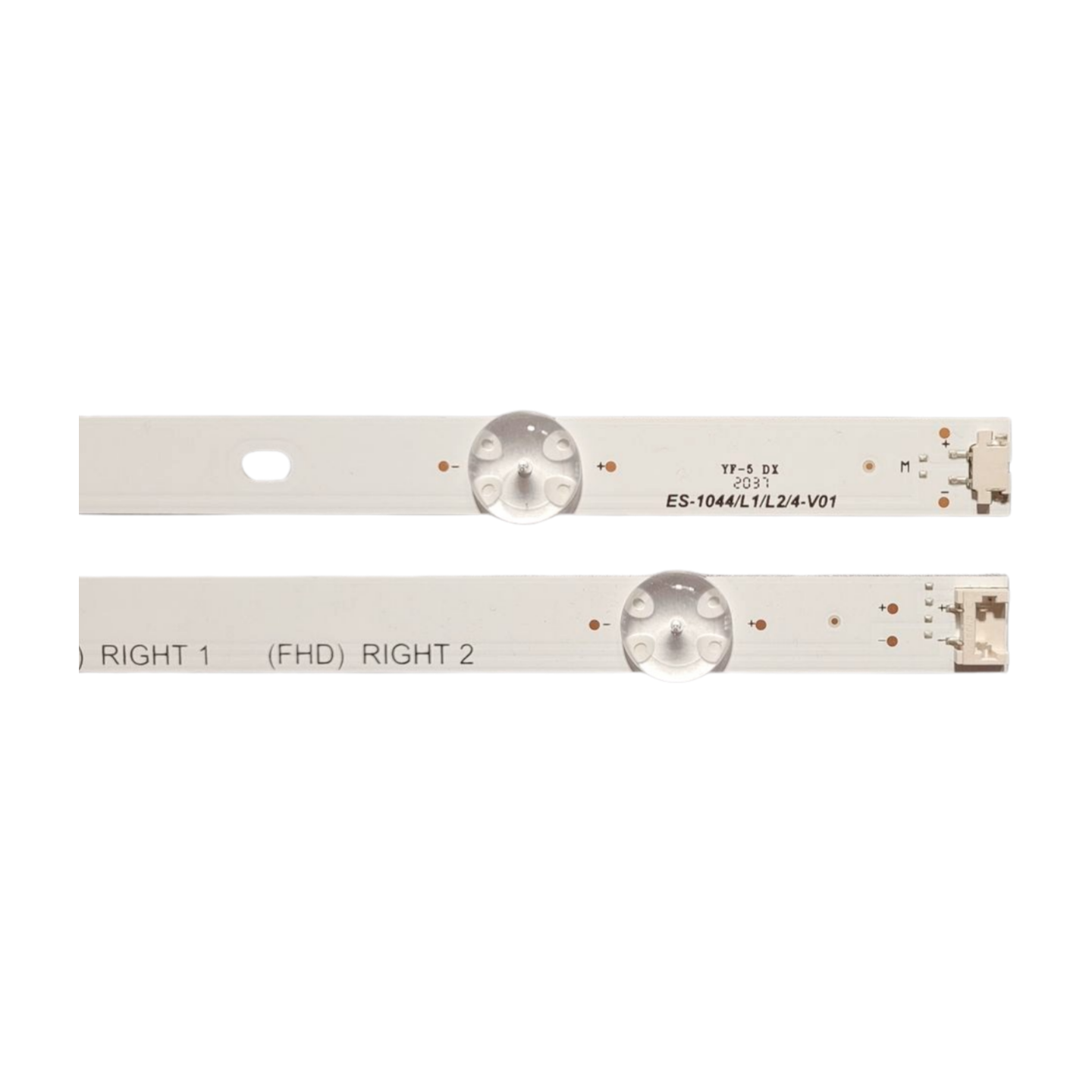

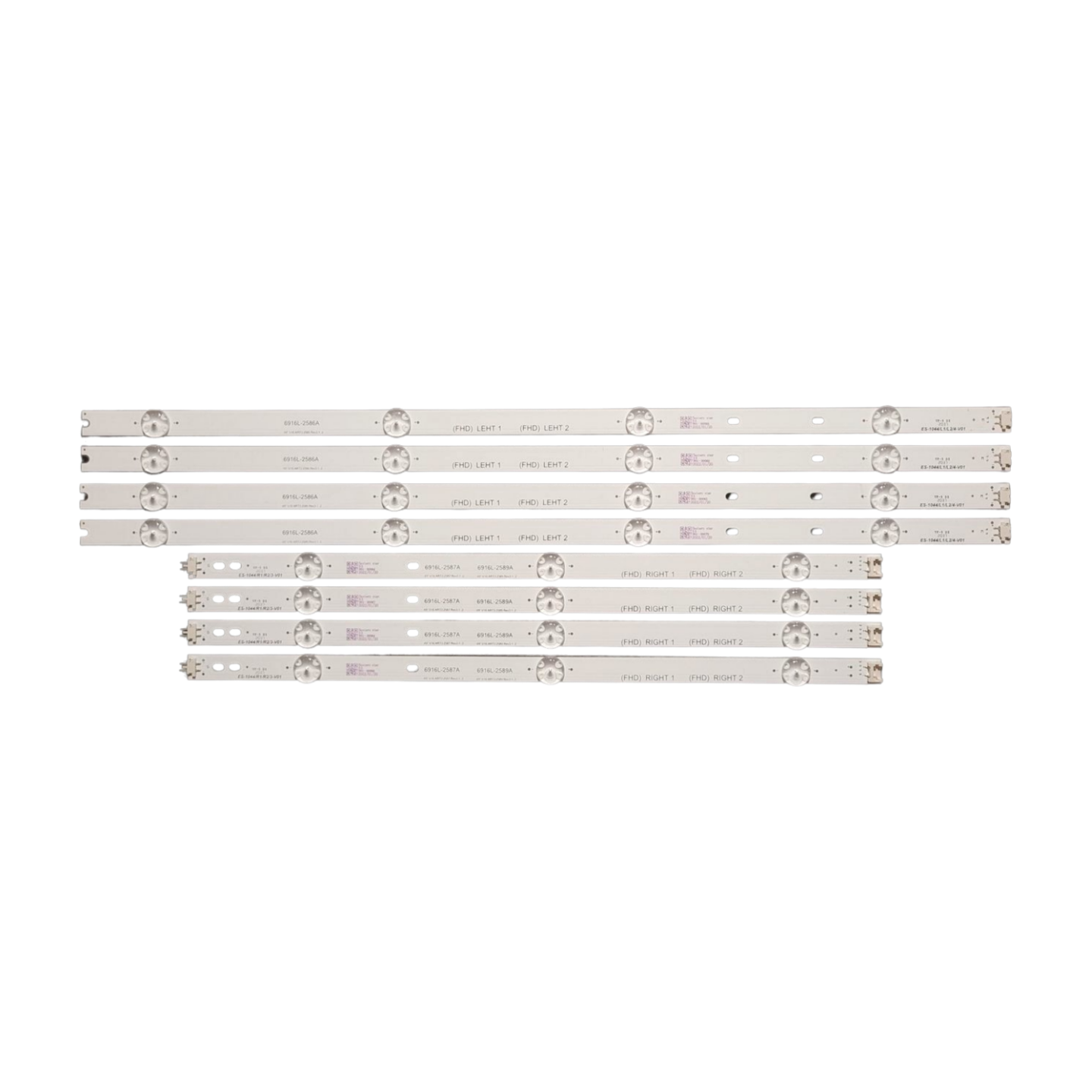

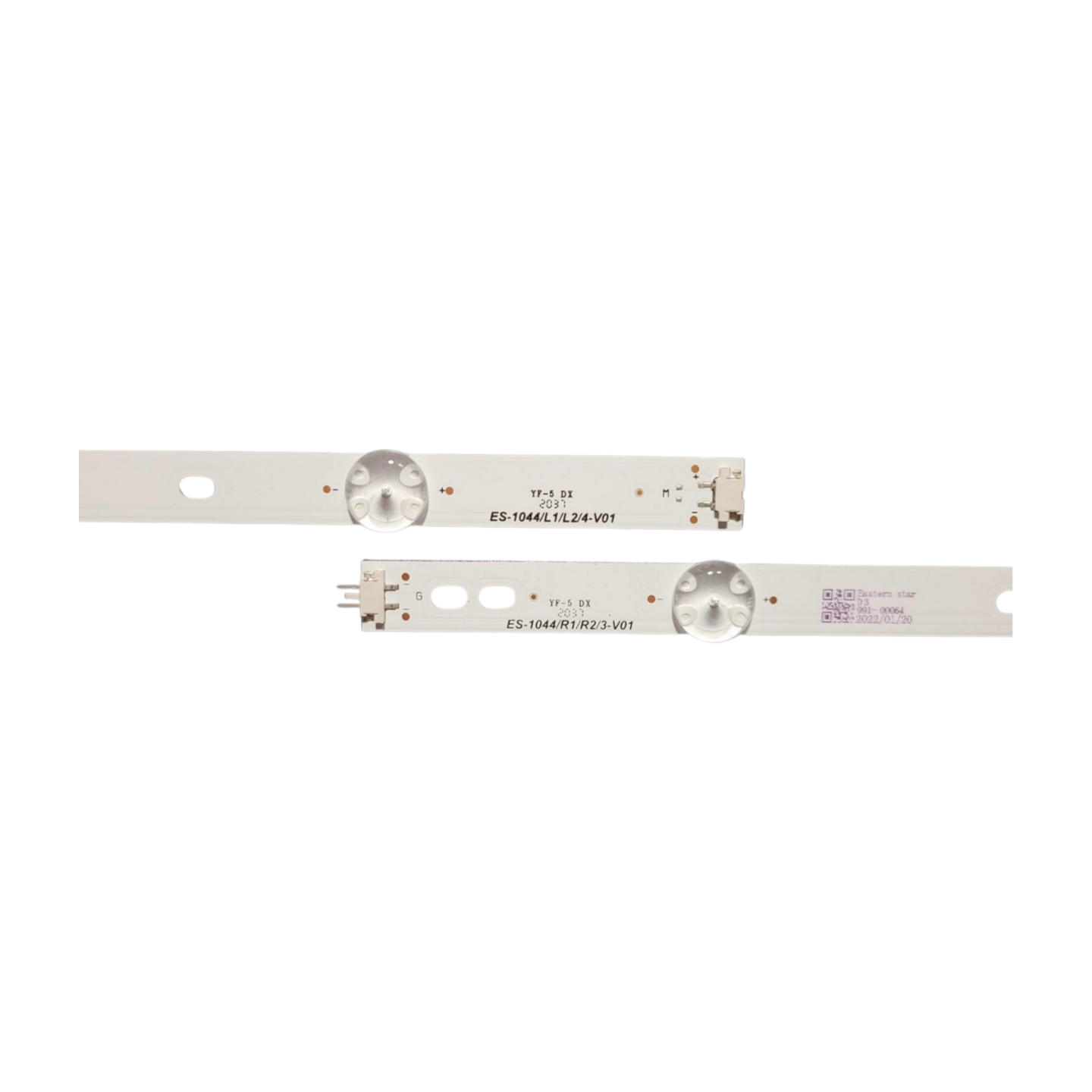

Arhitektura pozadinskog osvetljenja kod ove serije je asimetrično segmentirana na levu i desnu stranu. Kompletan set sadrži ukupno 8 polutraka koje se spajaju na sredini šasije panela kako bi formirale 4 horizontalne linije pune dužine (4x A-tip + 4x B-tip).

• A-tip (Leva polutraka): Dužina 559 mm sa 4 LED diode.

• B-tip (Desna polutraka): Dužina 422 mm sa 3 LED diode.

Spajanjem jedne A i jedne B trake dobija se pun red dužine blizu 1000 mm sa 7 visokoefikasnih dioda po liniji (ukupno 28 LED dioda u celom televizoru) koje rade na stabilnom naponu od 3V. Na poleđini svih 8 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalno kućište panela, drastično smanjujući radnu temperaturu nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun asimetrični set (4A + 4B) za potpunu reparaciju mreže unutrašnjeg osvetljenja, čime se sprečava praksa delimične zamene koja brzo dovodi do novih kvarova na preostalim starim diodama.

• Aluminijumski profil: Izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termo-provodnom trakom za optimalan termalni menadžment.

• Precizna optika: Širokougaona okrugla sočiva savršeno prate geometriju i raspored otvora na unutrašnjem reflektoru, sprečavajući pojavu svetlih tačaka ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1044

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 traka (4x A-tip + 4x B-tip)

• Sastav linije: Spajaju se A + B polutraka za jednu horizontalnu liniju

• Broj dioda po traci: A-tip: 4 LED / B-tip: 3 LED (7 dioda po spojenoj liniji, ukupno 28 u TV-u)

• Dužina LED polutreke: 559 mm (A-tip) / 422 mm (B-tip)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

LG (LH / LW i komercijalne serije):

• LH Smart Serije (FHD): 49LH6047, 49LH6047-Z, 49LH630V, 49LH604V, 49LH615V, 49LH602, 49LH602T, 49LH602T-TD, 49LH602V, 49LH609, 49LH615, 49LH6000, 49LH5700, 49LH6420, 49LH6600, 69LH600

• Komercijalne i hotelske serije (LW): 49LW340C, 49LW340C-UA BUSWLJR, 49LW540, 49LW560H

Kompatibilne oznake TV panela (ekrana):

• LG Display (LGD) paneli: LC490DUE-FJM1, LC490DUE-FJM4, LC490DUEFJM1, LC490DUEFJM4

• Heesung / Innolux paneli: HC490DUN-ABRR1-211X

Kompatibilne fabričke oznake sa traka (Part Numbers):

• A-Tip (Leve polutrake): 6916L-2586A / 6916L-2588A

• B-Tip (Desne polutrake): 6916L-2587A / 6916L-2589A

• LG fabrički kod kompleta (Kataloški broj): AGF79047501
