LED Trake LG 49" (17Y 49UJ65_A/B) – ES-1047

Komplet zamenskih LED traka oznake ES-1047 namenjen je za profesionalno servisiranje pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj specifični komplet se ugrađuje u naprednije LG Ultra HD (4K) serije televizora (UJ65, UJ67 i UJ70), kao i pojedine modele Full HD rezolucije (LJ serija), koji koriste visokozahtevne HC panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande sa daljinskog upravljača, a slika izostane (ekran je skroz taman, blesne na trenutak po paljenju ili se slika vidi samo pod direktnim svetlom spoljne lampe), zamena kompletnog seta uspešno otklanja kvar.

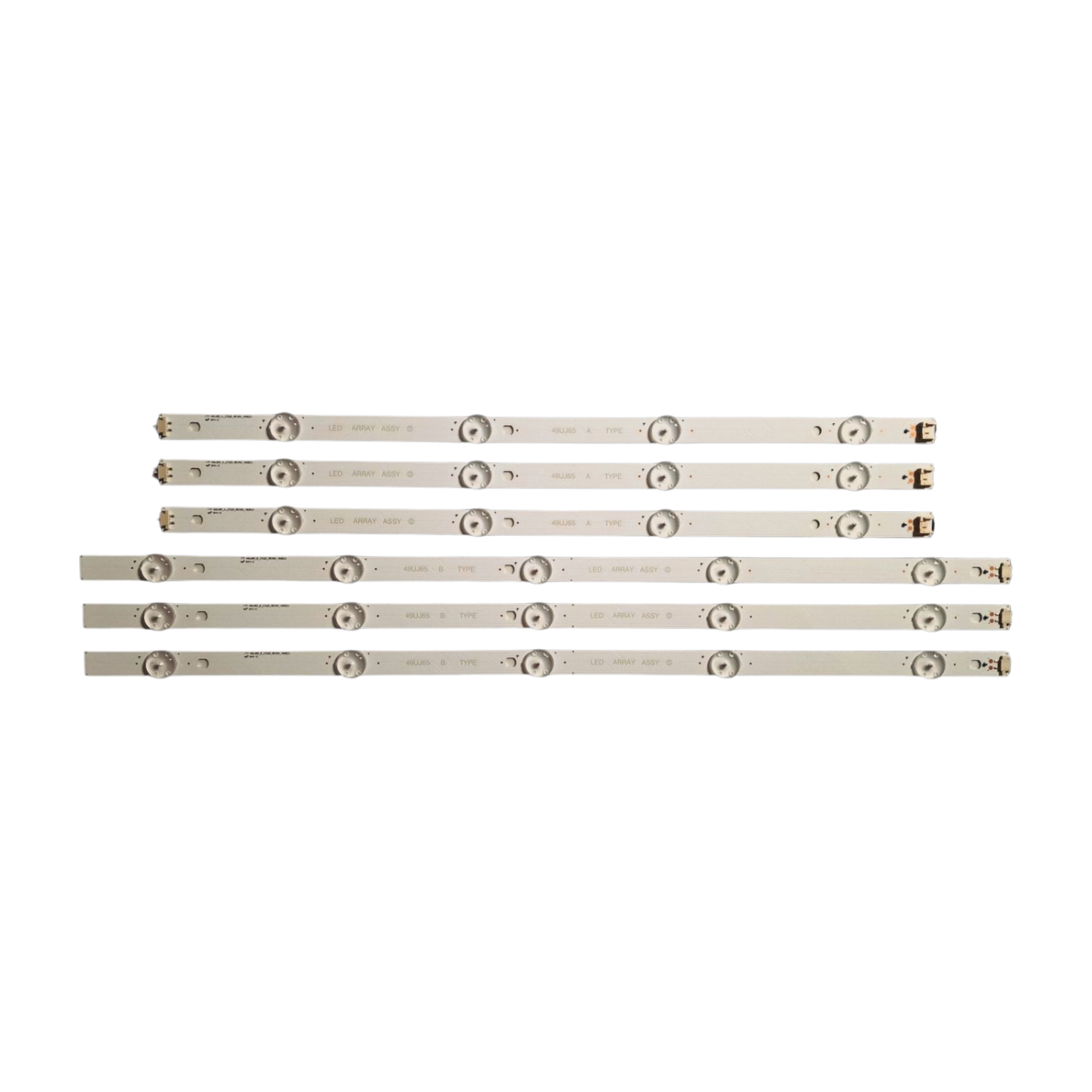

Arhitektura pozadinskog osvetljenja je asimetrično podeljena na levu i desnu polovinu kućišta, sa ukupno 6 dugačkih traka koje se spajaju na sredini šasije panela kako bi formirale 3 horizontalne linije pune dužine (3x A-tip + 3x B-tip).

• A-tip (Leva polutraka): Dužina 446 mm sa 4 LED diode.

• B-tip (Desna polutraka): Dužina 545 mm sa 5 LED dioda.

Spajanjem se dobija pun red sa ukupno 9 visokoefikasnih dioda po liniji (ukupno 27 LED dioda u celom televizoru). Na poleđini svih 6 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalno kućište panela, drastično smanjujući radnu temperaturu nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (6 traka): Sadrži pun set (3A + 3B) potreban za kompletnu zamenu unutrašnje rasvete, čime se izbegava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Aluminijumski profil visoke klase: Izrađene na krutoj aluminijumskoj podlozi sa nanesenom termo-provodnom trakom koja garantuje niske radne temperature čipova i sprečava prevremeno pregrevanje.

• Precizna fabrička optika: Širokougaona okrugla sočiva savršeno prate geometriju i raspored otvora na unutrašnjem reflektoru, eliminišući rizik od pojave svetlih krugova ("bura") na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1047

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 6 traka (3x A-tip + 3x B-tip)

• Sastav linije: Spajaju se A + B polutraka za jednu horizontalnu liniju

• Broj dioda po traci: A-tip: 4 LED / B-tip: 5 LED (9 dioda po spojenoj liniji, ukupno 27 u TV-u)

• Dužina LED polutreke: 446 mm (A-tip) / 545 mm (B-tip)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

LG (UJ / LJ serije i specifične šasije):

• UJ Serija (4K UHD): 49UJ701V, 49UJ701, 49UJ670V, 49UJ651V, 49UJ6517, 49UJ630, 49UJ630V, 49UJ6309, 49UJ6500, 49UJ6519 (Uključuje i specifične sufikse šasija: -ZD.BEETLJP, -ZC.BEETLJP, -ZA.BEETLJP, -ZC.BENTLJP, -ZD.BENTLJP, -ZD.BEUTLJP, -ZC.BEUTLJP)

• LJ Serija (FHD): 49LJ624V (Sufiks: -ZC.BEEGLJP), 49LJ614V

Kompatibilne oznake TV panela (ekrana):

• Heesung / Innolux panel serije: HC490DGG-ABSR2-A14X / HC490DGGABSR2A14X

Kompatibilne fabričke oznake sa traka (Part Numbers):

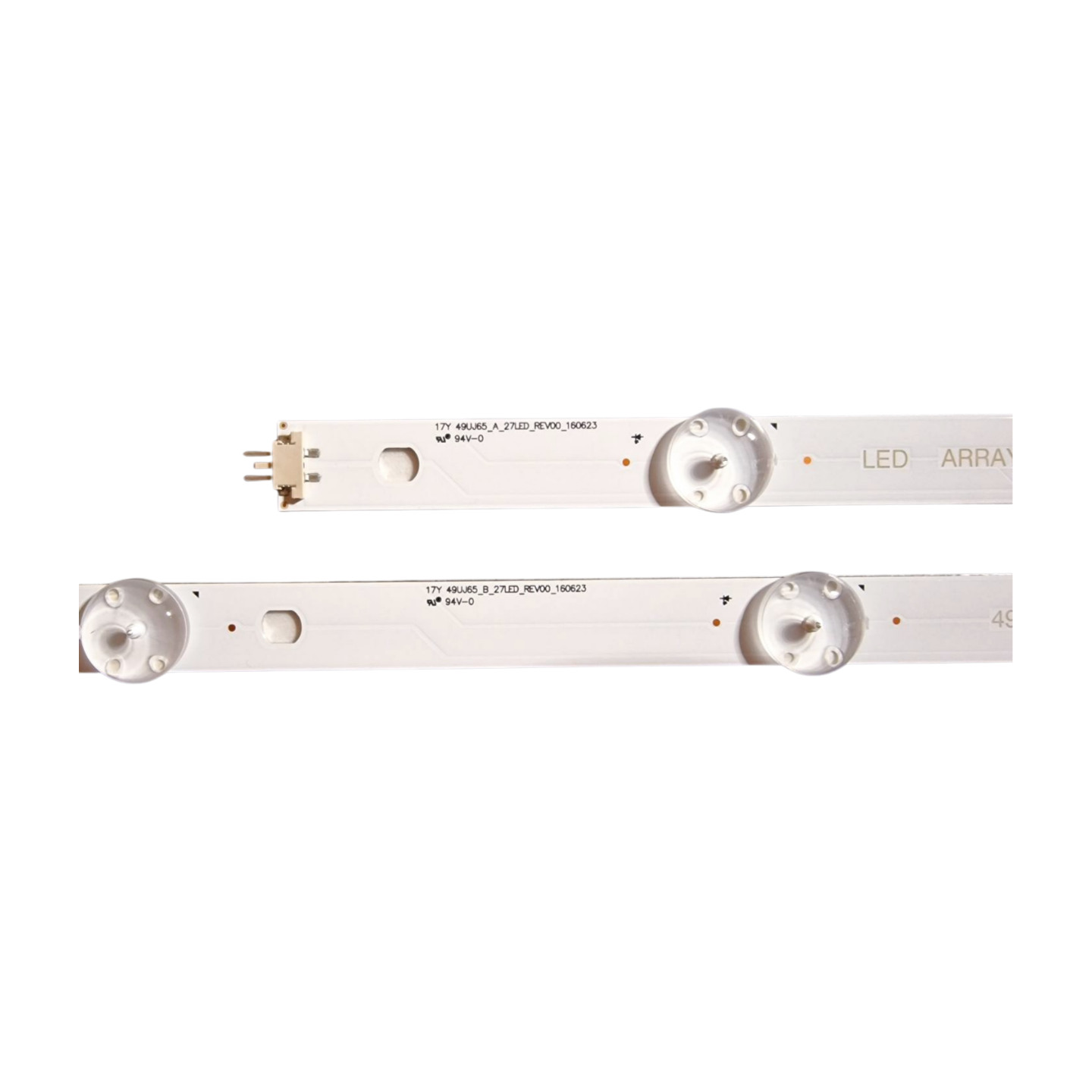

• A-Tip oznaka štampe: 17Y 49UJ65_A_27LED_REV00_160623

• B-Tip oznaka štampe: 17Y 49UJ65_B_27LED_REV00_160623

• LG fabrički kod kompleta (Kataloški broj): AGF79079002
