LED Trake LG 65" (SSC_65UK63_9LED) – ES-1049

Komplet zamenskih LED traka oznake ES-1049 namenjen je za servisiranje i popravku pozadinskog osvetljenja na velikim televizorima dijagonale 65 inča (165 cm). Ovaj robusni set visokog intenziteta ugrađuje se u masovne LG Ultra HD (4K) serije televizora iz UK, UM i UN generacija koje koriste BOE panele. Kada televizor startuje, ima uredan ton i prima komande, a slika izostane (ekran ostane potpuno taman, blesne pri paljenju ili plavičasto svetli bez jasnog prikaza slike), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

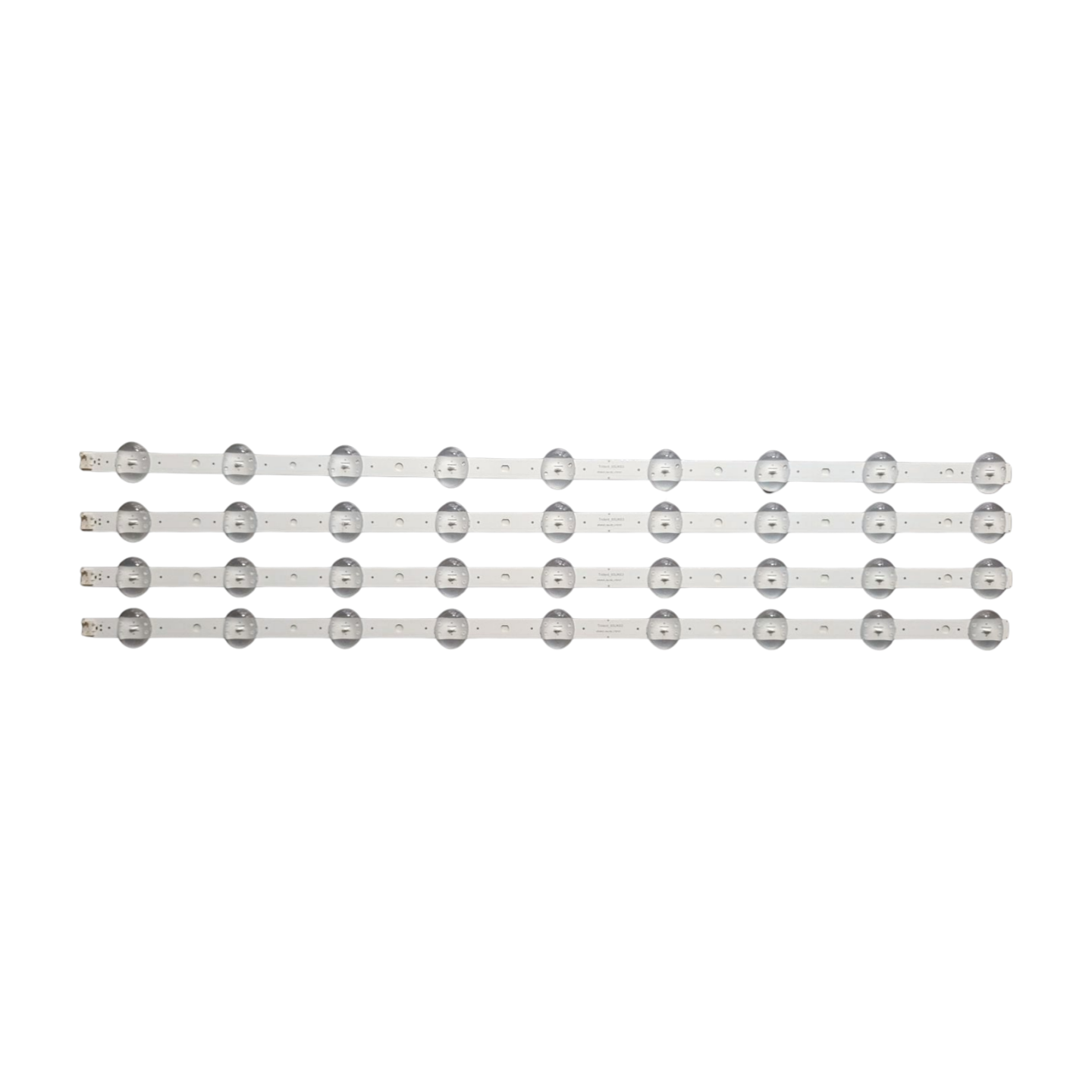

Arhitektura pozadinskog osvetljenja kod ovog modela sastoji se od 4 dugačke, jednodelnih traka dužine 714 mm koje se horizontalno montiraju unutar šasije panela (4x A-tip). Svaka pojedinačna traka opremljena je sa 9 visokoefikasnih LED dioda, što daje ukupan zbir od 36 dioda u celom televizoru. Trake rade na višem radnom naponu od 6V po diodi, što pruža izuzetnu svetlosnu snagu neophodnu za ravnomerno osvetljavanje panela od 65 inča. Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i efikasnu predaju toplote sa LED čipova na metalnu šasiju panela, pružajući maksimalnu dugovečnost nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (4 trake): Sadrži pun set (4x A-tip) za potpunu reparaciju unutrašnje rasvete, čime se eliminiše praksa parcijalne zamene koja brzo dovodi do novih kvarova na preostalim starim diodama.

• Jednodelni dugi profil (714 mm): Nedostatak unutrašnjih spojeva i konektora na sredini kućišta uklanja rizik od gubljenja kontakta usled termičkog širenja materijala tokom rada.

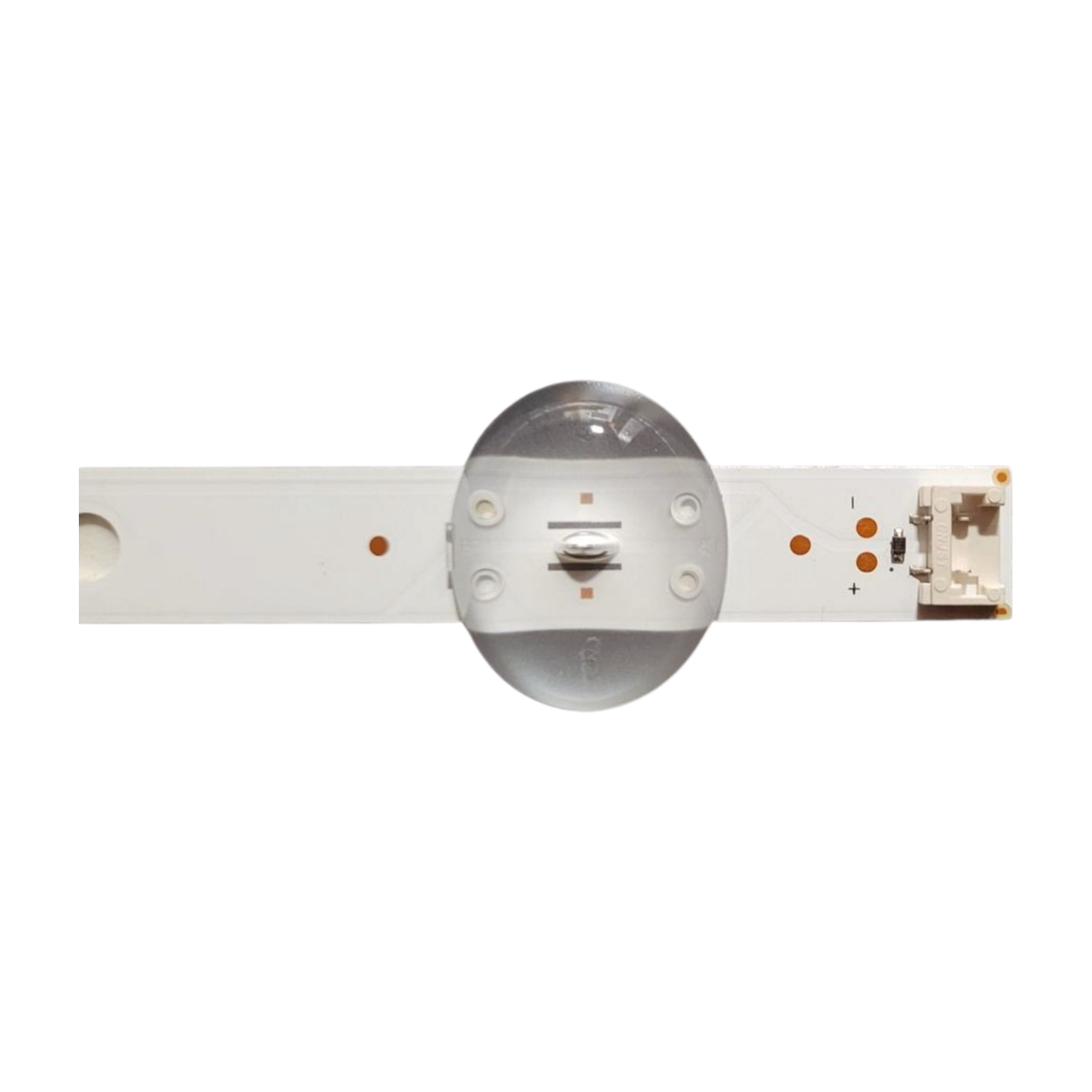

• Napredna ovalna sočiva: Specifična asimetrična (ovalna) optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih krugova ili zatamnjenja na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1049

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 65" (165 cm)

• Broj traka u pakovanju: 4 trake (4x A-tip)

• Broj dioda po traci: 9 LED dioda (Ukupno 36 dioda u televizoru)

• Dužina LED trake: 714 mm (kompatibilno sa oznakom 715 mm)

• Radni napon po diodi: 6V

• Tip optike: Ovalna širokougaona sočiva (UHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

LG (65" UK / UM / UN serije):

• UK Serije (4K UHD): 65UK6300, 65UK6300PUE, 65UK6300MLB, 65UK6470, 65UK6470PLC, 65UK6400, 65UK6400PLF, 65UK6500, 65UK6750, 65UK7100, 65UK7100P

• UM Serije (4K UHD): 65UM7100, 65UM7100PLA, 65UM6900PUA, 65UM7000, 65UM7000PLA.AEU (Uključuje i prateće fabričke oznake sufiksa šasija: .AEE i .AEU)

• UN Serija: 65UN71003LB

Kompatibilne oznake TV panela (ekrana):

• BOE panel serije: NC650DQG-ABGX1, NC650DQG-ABGX4, NC650DQG-ABGX5 (i prateće fabričke revizije ovih panela)

Kompatibilne fabričke oznake sa traka (Part Numbers):

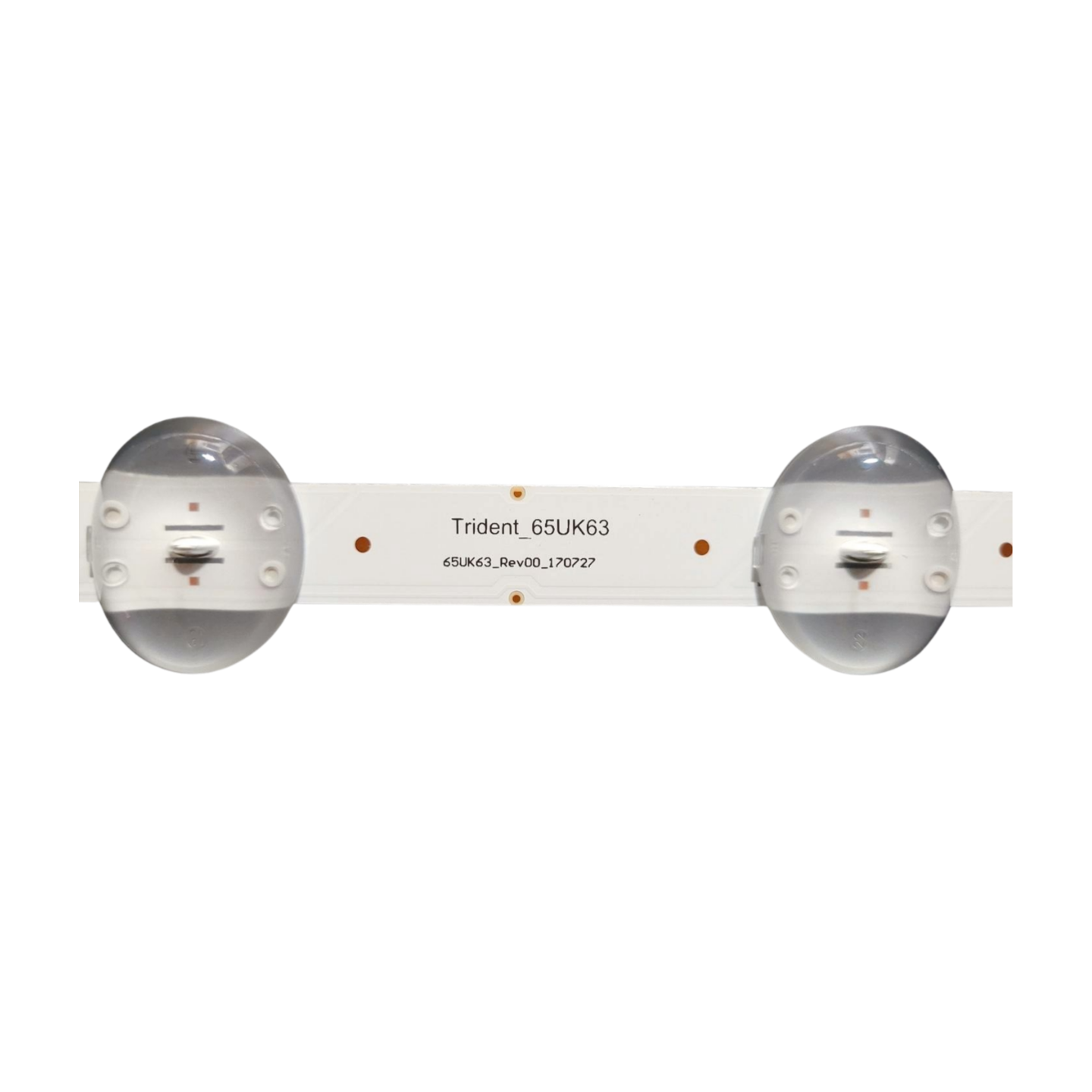

• SSC_65UK63 (BOE) _ 9LED_SVL650A95_REV1.0

• LG fabrički kod kompleta (Kataloški broj): AGF30214801
