LED Trake Vox / Telefunken / Medion 42" (Vestel VNB Reduced) – ES-106

Komplet zamenskih LED traka oznake ES-106 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 42 inča (106 cm). Ovaj široko rasprostranjeni komplet projektovan je za potrebe turske Vestel grupacije, zbog čega se ugrađuje u veliki broj modela brendova VOX, Telefunken, Medion, Hitachi, Hyundai i drugih koji koriste stabilne Vestel šasije i panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande, a slika izostane (ekran ostane skroz taman, slika blesne na sekundu po paljenju ili se sadržaj jedva nazire pod direktnim spoljnim svetlom), ugradnja ovog novog kompletnog seta uspešno otklanja kvar.

Arhitektura pozadinskog osvetljenja unutar panela sastoji se od ukupno 6 jednodelnih traka dužine 373 mm koje se horizontalno raspoređuju unutar kućišta. Iako sve trake imaju isti broj dioda, unutrašnji raspored i fiksiranje podeljeni su na specifične pozicije (4x A-Type + 2x B/C-Type).

• A-Type traka: Sadrži 6 LED dioda. (U setu dolaze 4 komada)

• B/C-Type traka: Sadrži 6 LED dioda, sa drugačijom geometrijom koraka za precizno uklapanje na reflektujuću foliju. (U setu dolaze 2 komada)

Ukupan zbir iznosi 36 visokoefikasnih dioda koje rade na stabilnom radnom naponu od 3V. Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (6 traka): Sadrži pun kombinovani set (4A + 2B/C) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava praksa delimične zamene koja brzo dovodi do novog kvara na preostalim starim diodama.

• Originalna fabrička geometrija: Raspored širokougaonih okruglih sočiva i otvora za fiksiranje savršeno odgovara fabričkom unutrašnjem reflektoru Vestel kućišta, eliminisajući rizik od pojave svetlih krugova na ekranu.

• Aluminijumski profil: Kruta aluminijumska osnova omogućava efikasan termalni menadžment i stabilan rad tokom dugotrajnog korišćenja televizora.

Tehničke karakteristike:

• Oznaka seta: ES-106

• Brend kompatibilnost: VOX, Telefunken, Medion, Eletra, Hitachi, Hyundai, Technika, Polaroid (Unutar Vestel arhitekture)

• Dijagonala ekrana: 42" (106 cm)

• Broj traka u pakovanju: 6 traka (4x A-Type + 2x B/C-Type)

• Broj dioda po traci: 6 LED dioda po svakoj traci (Ukupno 36 dioda u televizoru)

• Dužina LED trake: 373 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

VOX, Telefunken, Medion, Hitachi (Vestel unutrašnja arhitektura):

• VOX: 42ST2880, LED 42T2880, LED 42880 (Prateći Vestel kod: 10093812), LED 42T880

• Telefunken: D42F275B3C-3D, T42FX275

• Medion: MD30889 DE-A

• Hitachi: 42HYT42U

• Hyundai: FLE42382SMART

• Eletra: LED42STOMPA

• Ostali brendovi: Technika 42-278-AW15, Polaroid 3-42-LED-14

Kompatibilne oznake TV panela (ekrana):

• Vestel ekran serije: VES420UNDL-2D-N03 (kao i srodne revizije ekrana u ovoj klasi)

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

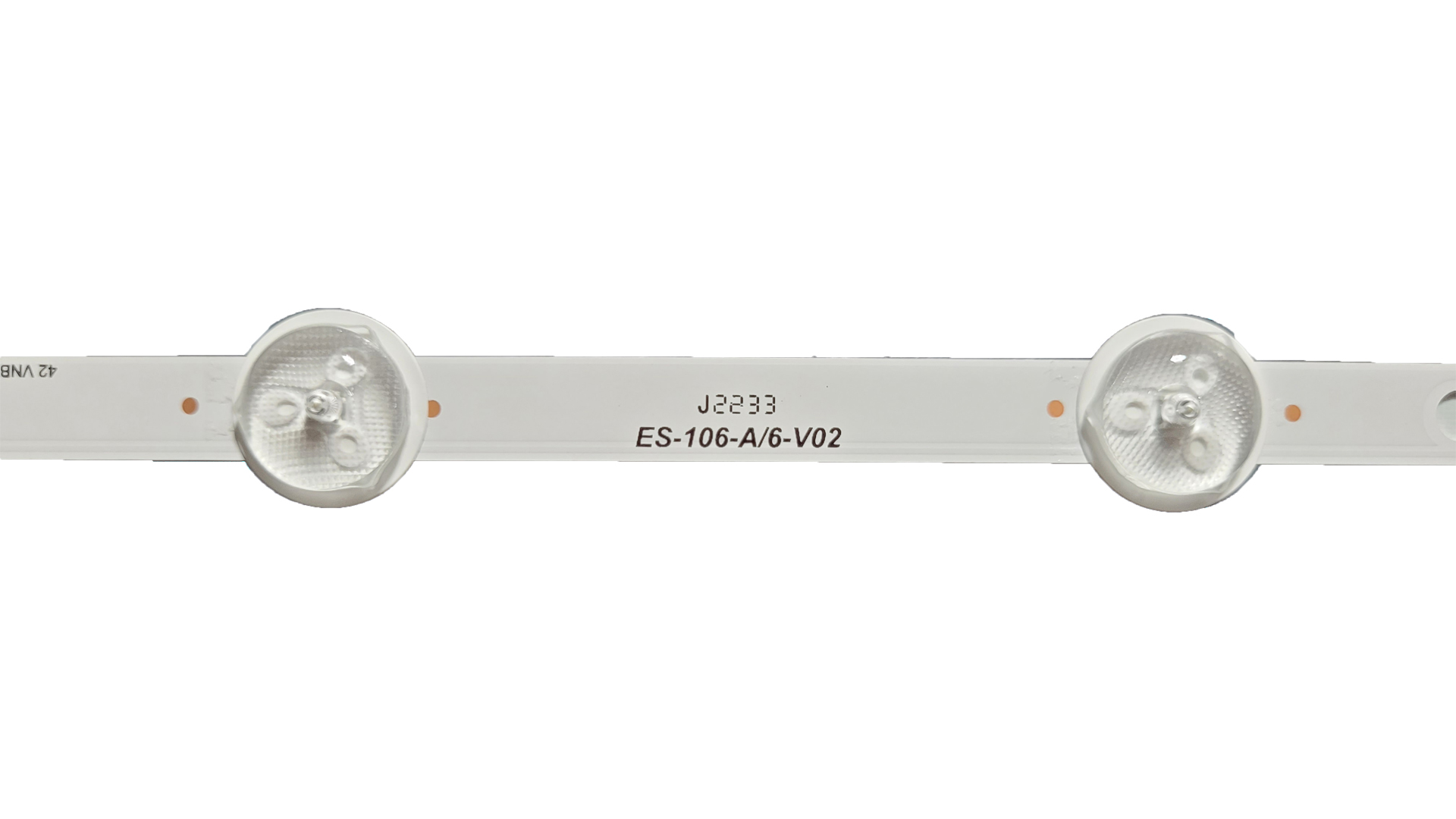

• 42 VNB REDUCED A TYPE REV0.1

• 42 VNB REDUCED B-C TYPE REV0.1

• Vestel kataloški brojevi traka: 30085178, 30085179
