LED Trake LG 75" (SSC_Trident_75UK65/62) – ES-1074

Komplet zamenskih LED traka oznake ES-1074 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima i profesionalnim monitorima izuzetno velike dijagonale od 75 inča (190 cm). Ovaj robusni set visokog intenziteta projektovan je za LG Ultra HD (4K) serije iz UK, UM i UN generacija koje koriste specifične NC panel šasije. Kada uređaj startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane potpuno taman, blesne na trenutak po paljenju ili emituje plavičastu svetlost bez vidljivog prikaza), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

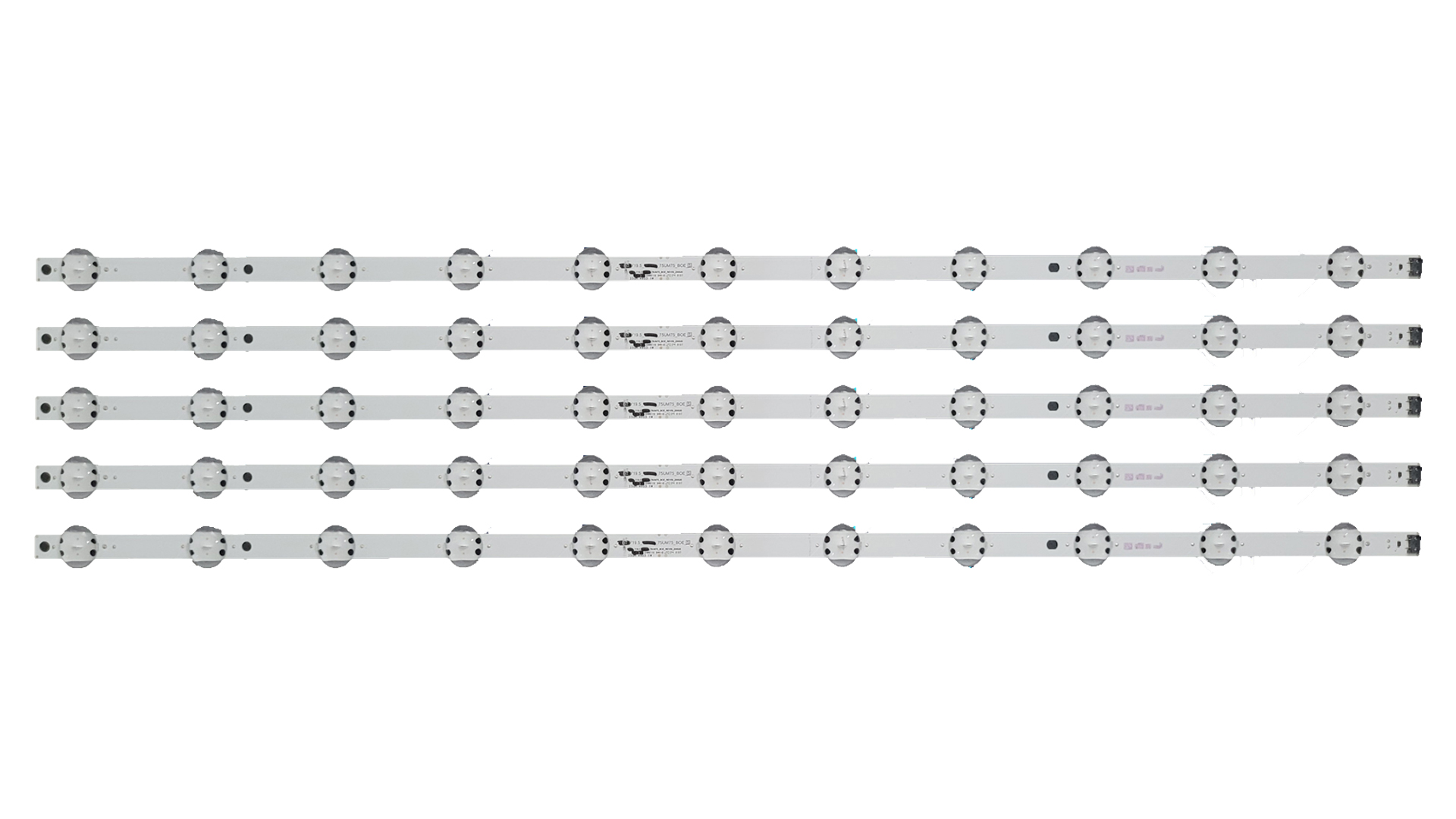

Arhitektura pozadinskog osvetljenja kod ovog modela je potpuno simetrična i sastoji se od 5 dugačkih, jednodelnih traka dužine 833 mm koje se horizontalno postavljaju unutar šasije panela (5x A-tip). Svaka pojedinačna traka opremljena je sa 11 visokoefikasnih LED dioda, što daje ukupan zbir od 55 dioda unutar celog uređaja. Trake rade na višem radnom naponu od 6V po diodi, pružajući izuzetnu svetlosnu snagu neophodnu za ravnomerno prosvetljavanje ekrana od 75 inča i stabilan prikaz HDR sadržaja. Na poleđini svih pet traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (5 traka): Sadrži pun simetričan set (5x A-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se eliminiše praksa parcijalne zamene koja brzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni stabilan profil (833 mm): Odsustvo unutrašnjih spojeva i konektora na sredini ekrana uklanja rizik od gubljenja kontakta usled širenja i skupljanja materijala pri grejanju panela ovih dimenzija.

• Napredna ovalna sočiva: Specifična asimetrična (ovalna) optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1074

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 75" (190 cm)

• Broj traka u pakovanju: 5 traka (5x A-tip)

• Broj dioda po traci: 11 LED dioda (Ukupno 55 dioda u televizoru)

• Dužina LED trake: 833 mm (kompatibilno sa oznakom 832 mm)

• Radni napon po diodi: 6V

• Tip optike: Ovalna širokougaona sočiva (UHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli uređaja:

LG (75" UK / UM / UN serije i monitori):

• UK Serije (4K UHD): 75UK7100, 75UK6190, 75UK6190PUB, 75UK6200, 75UK6200PLB, 75UK6200PCB, 75UK6500PLA, 75UK6520PSA, 75UK6570, 75UK6570PUB

• UM Serije (4K UHD): 75UM7570, 75UM7570AUE, 75UM6970, 75UM7100, 75UM7100PCA, 75UM6200, 75UM6200PCA, 75UM7000, 75UM7050, 75UM7101, 75UM7101PLB, 75UM7110PLB

• UN Serije (4K UHD): 75UN6950ZUD, 75UN7070PUC, 75UN8570PUC

• Komercijalni ekrani / Monitori: LG 75UL3E-T

Kompatibilne oznake TV panela (ekrana):

• LG Display / BOE panel serije: NC750DQE-ABGR1, NC750DQE-ABGR3 (kao i srodne fabričke revizije ovih panela)

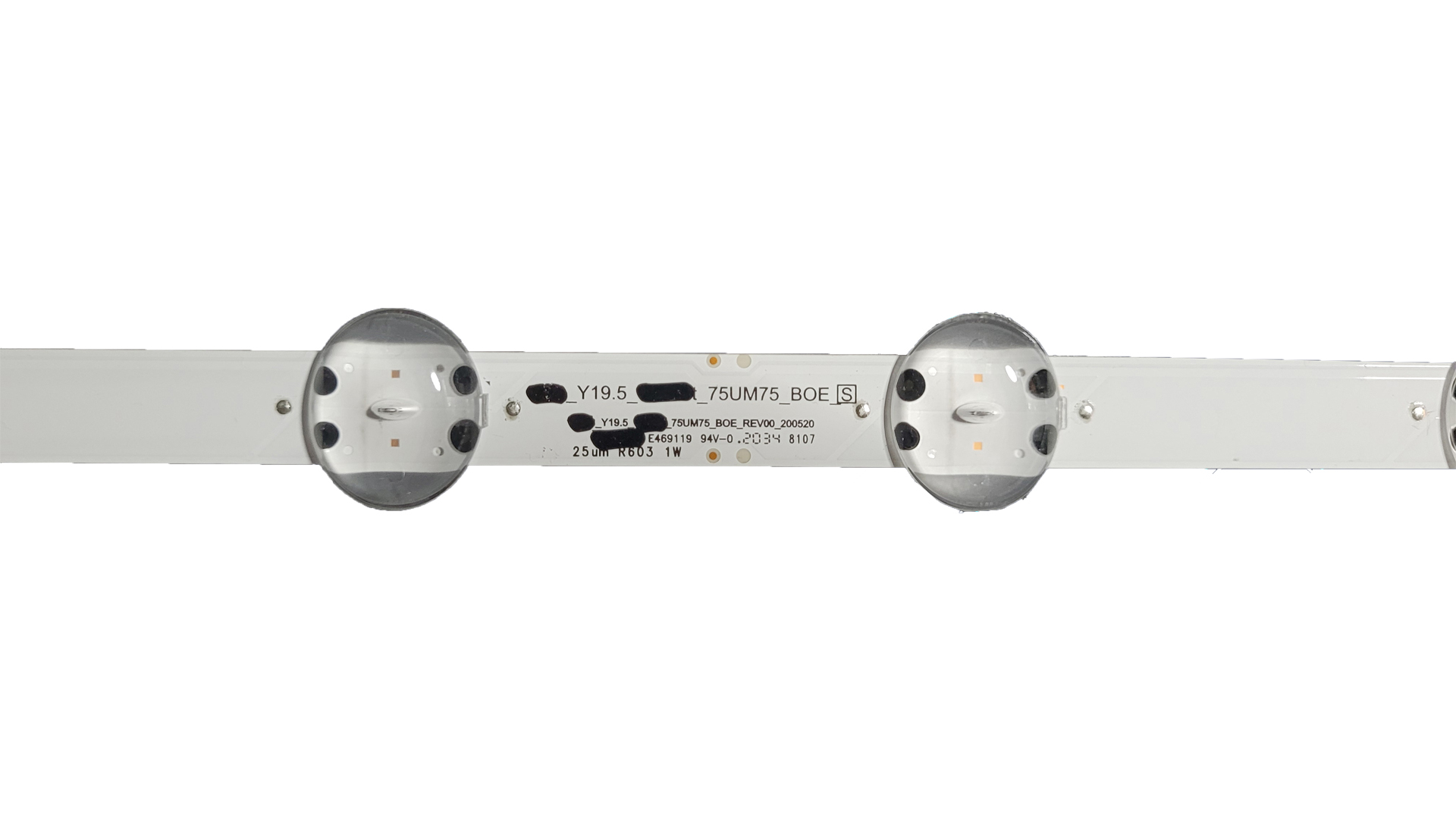

Kompatibilne fabričke oznake sa traka (Part Numbers):

• SSC_Trident_75UK65/62_11LED_SVL750A

• LGIT_19.5_75UK65

• 11LED
