LED Trake Vestel 39" (17DLB39VER1) – ES-1084

Komplet zamenskih LED traka oznake ES-1084 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 39 inča (99 cm). Ovaj izuzetno rasprostranjeni set projektovan je za uređaje koji koriste proverenu Vestel šasiju, a koji se na tržištu nalaze pod velikim brojem poznatih brendova kao što su Toshiba, Vox, Telefunken, Panasonic i JVC. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, slika se nazire pod svetlom lampe, ili osvetljenje samo blesne pri paljenju pa se TV vrati u režim mirovanja), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

Arhitektura pozadinskog osvetljenja kod ove šasije je asimetrična i sastoji se od ukupno 3 dugačke, jednodelne trake dužine 730 mm (odnosno 727 mm zavisno od tačke merenja). Set je podeljen na dva tipa traka: 2x A-tip i 1x B-tip, koje se paralelno postavljaju unutar kućišta. Trake se razlikuju po broju i rasporedu svetlosnih tačaka: A-tip nosi 9 LED dioda, dok B-tip nosi 8 LED dioda, što daje ukupan zbir od 26 dioda unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući ujednačen i pouzdan intenzitet svetlosti preko cele površine ekrana. Na poleđini sve tri trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i efikasnu predaju toplote na metalnu šasiju panela, drastično produžavajući radni vek nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (3 trake): Sadrži pun asimetričan set (2A + 1B) potreban za potpunu zamenu fabričke rasvete, čime se izbegava parcijalna popravka koja ubrzo dovodi do novih kvarova na preostalim starim diodama.

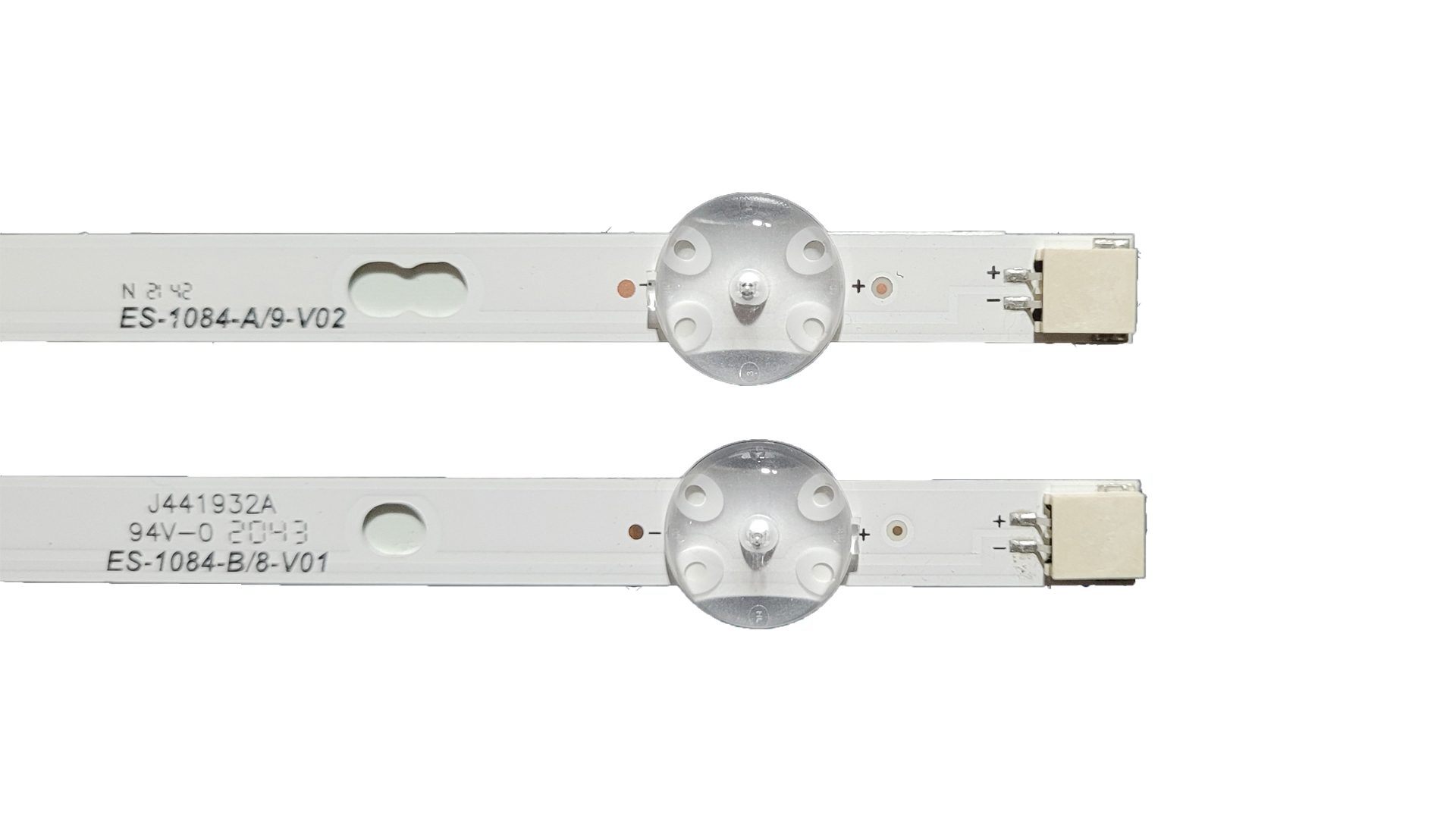

• Jednodelni dugi profil (730 mm): Odsustvo unutrašnjih spojeva i konektora na sredini trake eliminisalo je rizik od gubljenja kontakta usled termičkog širenja i skupljanja materijala tokom rada.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa unutrašnjim difuzorima i reflektorom bez pojave svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1084

• Brend: Vestel šasija (Toshiba, Vox, Panasonic, JVC, Telefunken...)

• Dijagonala ekrana: 39" (99 cm) / Kompatibilno i sa pojedinim 40" modelima na istoj šasiji

• Broj traka u pakovanju: 3 trake (2x A-tip + 1x B-tip)

• Broj dioda po traci: A-tip: 9 LED dioda / B-tip: 8 LED dioda (Ukupno 26 dioda u TV-u)

• Dužina LED trake: 730 mm / 727 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Due to Vestel architecture, this kit fits a wide array of brands operating on the same internal chassis:

• TOSHIBA: 39L3763DG, 39L3663DG, 39L3733DG

• VOX: LED 39DSW472B, 39DIS472B

• PANASONIC: TX-39DW334

• TELEFUNKEN: D39F502N4CW, 39TF6020, 40FB5011, D39F446A, 39-FFB-5000, 39FB5000, 39HB5000

• JVC: LT-39VF52J, LT-39V3100, LT-39K770, LT-39VF42K, LT-39C770

• OSTALI BRENDOVI (Vestel šasija): Finlux 39FX4010H, FIN-39FHD440, Hi-Level 39HL500, Hyundai 40HYN4039, Luxor LUX01390001, Profilo 39PA200T, Regal 39R6010F, Vestel 39FB7100, VST Sat 39FB5000B, 39FX610F, 39HD5400, 39HD5500, 39R4010H

Kompatibilne fabričke oznake sa traka (Part Numbers):

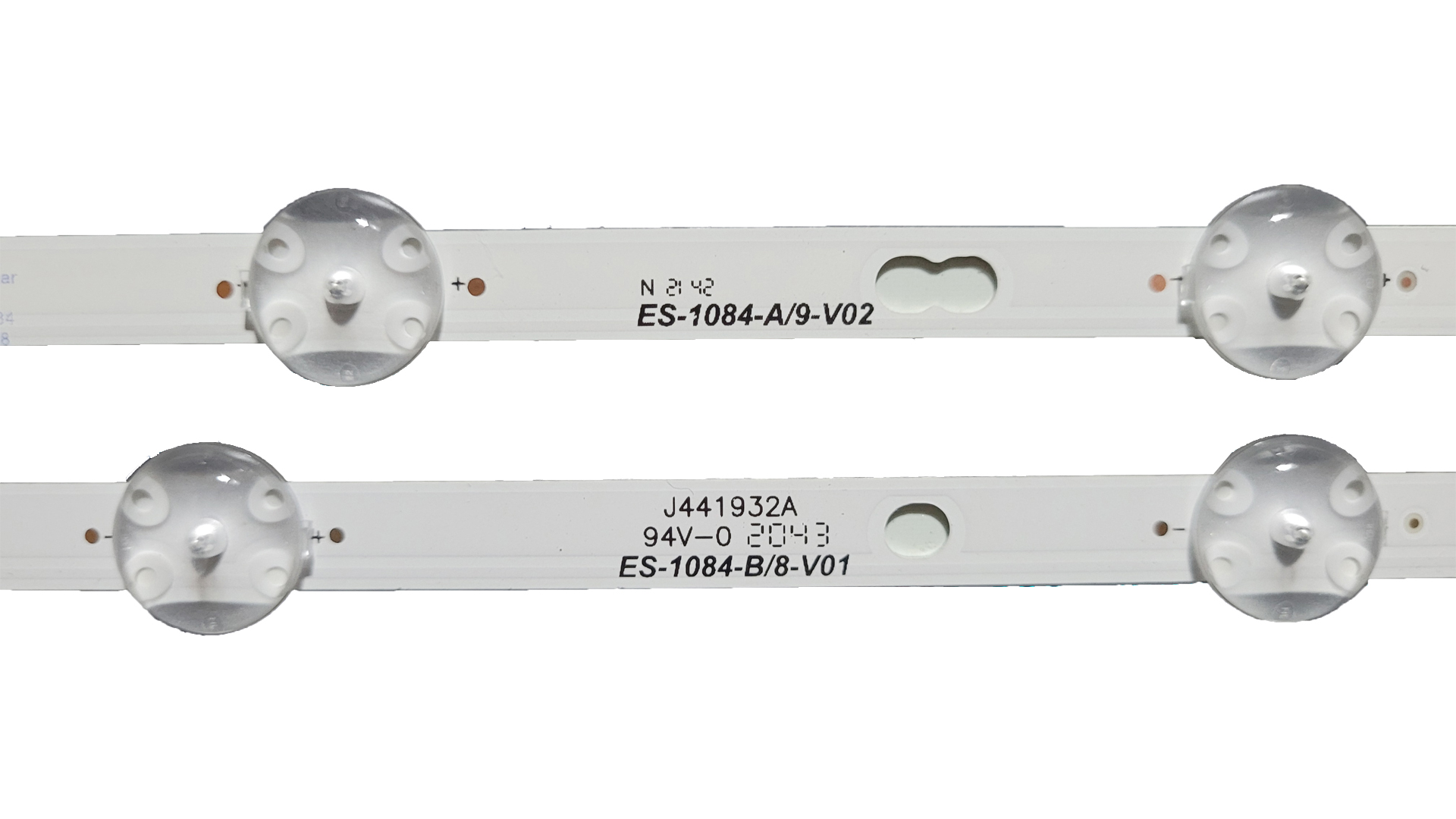

• 17DLB39VER1-A (A-Tip, 9 dioda)

• 17DLB39VER1-B (B-Tip, 8 dioda)

• Vestel fabrički kodovi kompleta (Part Numbers): 23588759, 30100014, 30100015
