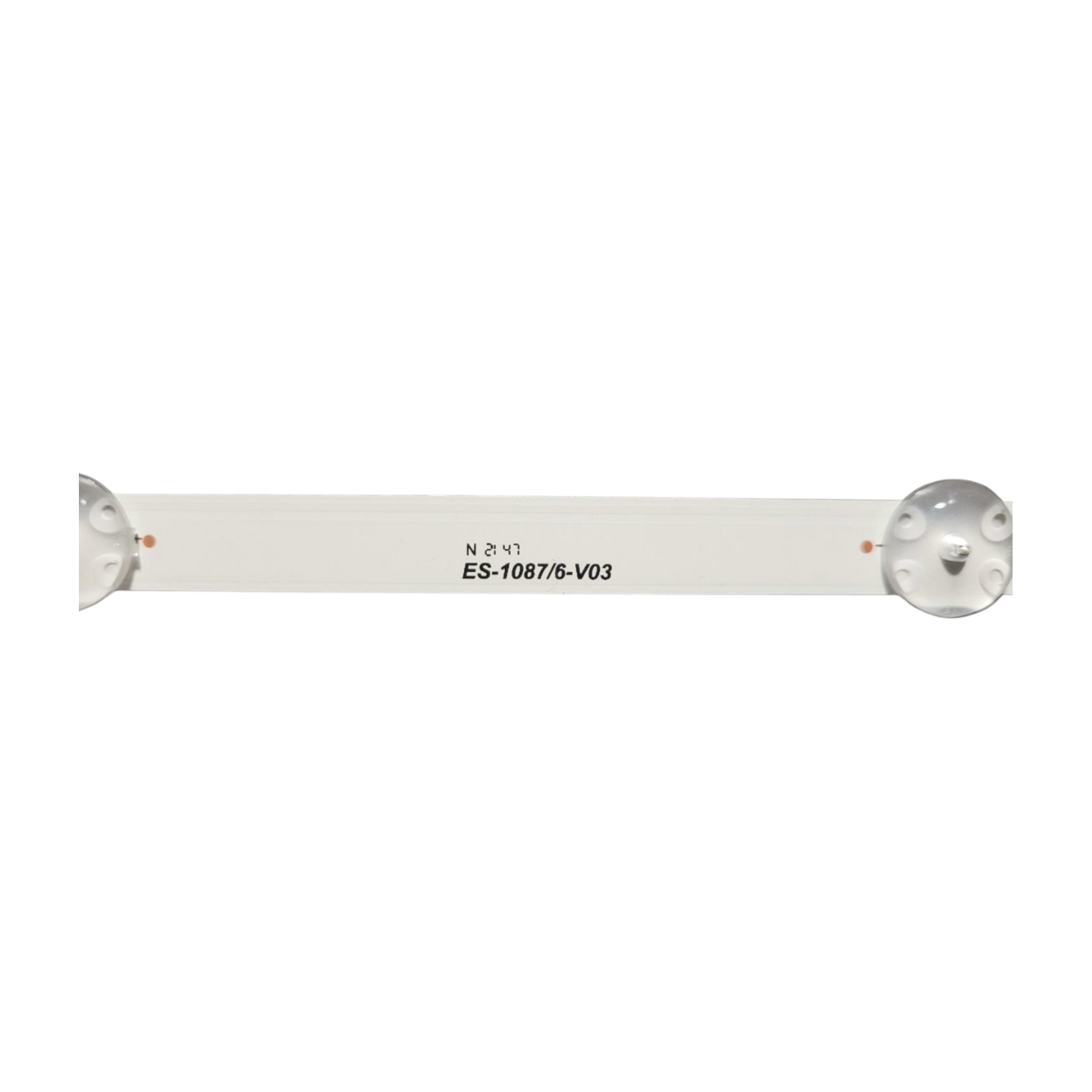

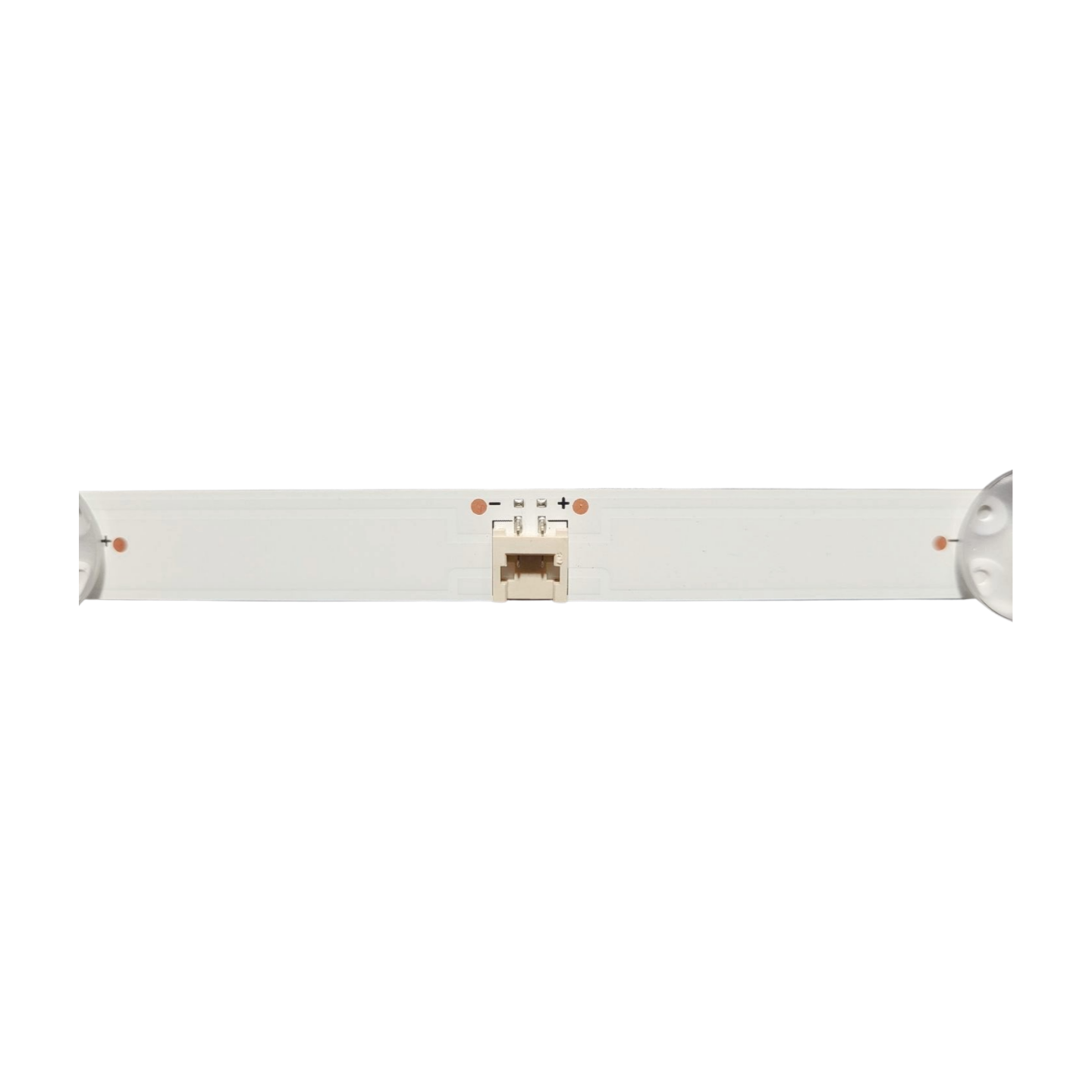

LED Trake Grundig 32" (Arcelik 32 DRT / ZXM65600-AA) – ES-1087

Komplet zamenskih LED traka oznake ES-1087 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 32 inča (81 cm). Ovaj set je razvijen za televizore koji koriste Arcelik / Beko šasiju, a najmasovnije se ugrađuje u Grundig modele nove generacije sa Full HD i HD Ready panelima. Kada televizor ima uredan ton i regularno prima komande, a slika izostane (ekran ostane mračan, slika se nazire samo pod spoljnim svetlom, ili pozadinsko osvetljenje kratko blesne i TV se vrati u stand-by režim), ugradnja ovog novog kompletnog seta uspešno rešava problem.

Arhitektura pozadinskog osvetljenja kod ove šasije je izuzetno jednostavna i maksimalno simetrična. Sastoji se od 2 dugačke, jednodelnih trake dužine 600 mm koje se horizontalno paralelno montiraju unutar kućišta (2x A-tip). Svaka pojedinačna traka nosi 6 visokoefikasnih LED dioda, što daje ukupan zbir od svega 12 dioda unutar celog televizora. Diode rade na stabilnom radnom naponu od 3V, pružajući optimalan i ujednačen intenzitet svetlosti. Na poleđini obe trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja obezbeđuje brzu i efikasnu predaju toplote na metalno kućište, drastično produžavajući radni vek novih dioda.

Ključne prednosti:

• Kompletan servisni kit (2 trake): Sadrži pun simetričan par (2x A-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se izbegava parcijalna popravka koja ubrzo dovodi do novog kvara na preostalim starim diodama.

• Pouzdani jednodelni profil (600 mm): Konstrukcija bez unutrašnjih spojeva i konektora na sredini kućišta eliminiše rizik od prekida kontakta usled termičkog širenja i skupljanja materijala tokom dugotrajnog rada uređaja.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih tačaka (tzv. "baba") na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1087

• Brend: Grundig / Arcelik šasija (Originalne specifikacije)

• Dijagonala ekrana: 32" (81 cm)

• Broj traka u pakovanju: 2 trake (2x A-tip)

• Broj dioda po traci: 6 LED dioda (Ukupno 12 dioda u televizoru)

• Dužina LED trake: 600 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set odgovara širokom spektru modela proizvedenih pod okriljem Arcelik grupacije, primarno za brend Grundig:

• Grundig VLE / LE Serije: 32VLE6730BP, 32VLE5730BN, 32VLE6735BP, 32VLE6830BP, 32VLE6000BL, 32VLE6020, 32VLE5000BL, 32VLE360WP, 32VLE300BG, 32LE6730BP, 32LE6525B

• Grundig GFB / GFS / GHB Serije: 32GFB6727, 32GFB6740, 32GFB6722, 32GFB6822, 32GFB6062 FireTVEdition, 32GFS6740, 32GFS7726 Hamburg, 32GHB5743, 32GHB5745

• Grundig CLE Serije: 32CLE6730DG

Kompatibilne oznake TV panela (ekrana):

• BOE / Grundig panel serije: HV320FHB-N00 (kao i srodne fabričke revizije ovog panela)

Kompatibilne fabričke oznake sa traka (Part Numbers):

• ARCELIK 32" DRT_REV0.2

• Arcelik_32_Crystal_2x6_1313FCA_6S1P

• P110 ZXM65600-AA / ZXM65600-AA

• ZUY65600-AA
