LED Trake Philips 43" (GJ-2K16-430-D510 / ES-109)

Komplet zamenskih LED traka oznake ES-109 namenjen je za servisiranje i popravku pozadinskog osvetljenja na Philips televizorima dijagonale 43 inča (109 cm). Ovaj pouzdani set projektovan je za Full HD i Smart televizore iz PFT, PFS i PFF serija koje koriste TPV (Philips) panele. Kada televizor normalno startuje, ima uredan ton i reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, slika se nazire pod spoljnim svetlom, ili osvetljenje samo blesne pri paljenju pa nestane), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

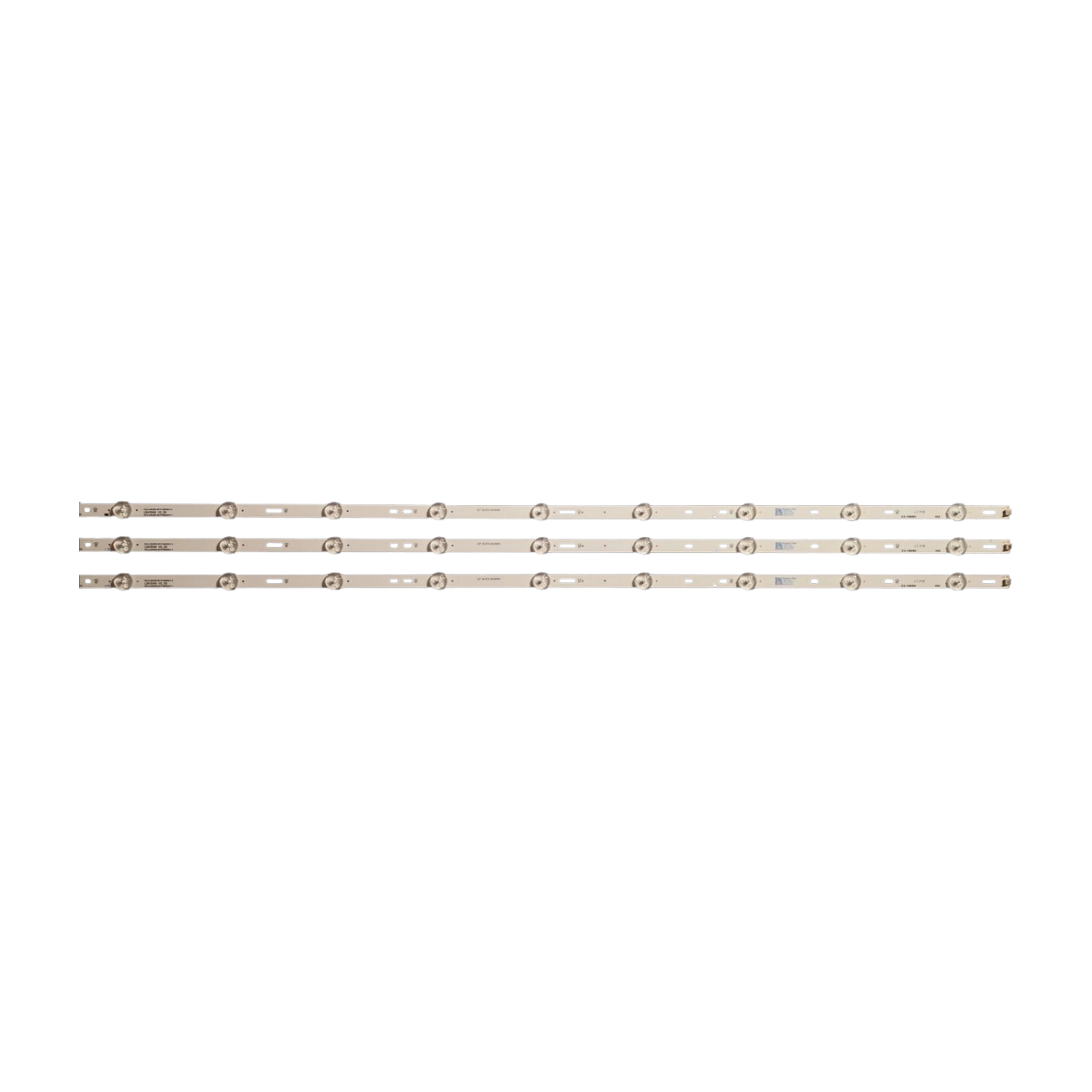

Arhitektura pozadinskog osvetljenja kod ove šasije je potpuno simetrična i sastoji se od ukupno 3 dugačke, jednodelne trake dužine 840 mm koje se horizontalno paralelno postavljaju unutar kućišta panela (3x A-tip). Svaka pojedinačna traka opremljena je sa 9 visokoefikasnih LED dioda, što daje ukupan zbir od 27 dioda unutar celog televizora. Diode rade na stabilnom radnom naponu od 3V, pružajući ujednačen svetlosni fluks preko cele površine ekrana. Na poleđini sve tri trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava efikasnu predaju toplote sa LED čipova na metalnu šasiju panela, čime se drastično produžava radni vek nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (3 trake): Sadrži pun simetričan set (3x A-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se eliminiše praksa parcijalne zamene koja brzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni dugi profil (840 mm): Odsustvo unutrašnjih spojeva i konektora na sredini ekrana uklanja rizik od gubljenja kontakta usled termičkog širenja i skupljanja materijala tokom dugotrajnog rada uređaja.

• Klasična okrugla sočiva: Pouzdana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom i difuzorima bez pojave svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-109

• Brend: Philips / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 3 trake (3x A-tip)

• Broj dioda po traci: 9 LED dioda (Ukupno 27 dioda u televizoru)

• Dužina LED trake: 840 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

PHILIPS (43" PFS / PFT / PFF / PFG serije):

• PFS Serije (Smart / Slim LED): Philips 43PFS4112, 43PFS4112/12, 43PFS5801, 43PFS5823, 43PFS5803/12

• PFT Serije: Philips 43PFT4112/12, 43PFT4203/12, 43PFT5503

• PFF / PFG Serije (Regionalni i eksportni modeli): Philips 43PFF5252/T3, 43PFF5292/T3, 43PFF3212/T3, 43PFG5813/78

• Ostali kompatibilni modeli: 43HFF3953, 43HFF3933

Kompatibilne oznake TV panela (ekrana):

Ovaj set direktno podržava sledeće modele TPV i srodnih panela:

• TPT430H3

• TPT430H3-DUYSHA.G

• TPT430H3-FHBN10.K

• TPT430H3-HVN01.U

• TPT390J1-HVN05.U (proveriti reviziju šasije kod ovog panela)

Kompatibilne fabričke oznake sa traka (Part Numbers):

• GJ-2K16-430-D510-V4

• GJ-2K16-430-D510-V4-R / L

• 056.D4307M.V1A / V1B (zavisno od fabrike pakovanja)
