LED Trake Grundig 43" (Arcelik 43 Crystal / ZXZ65600-AA) – ES-1091

Komplet zamenskih LED traka namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm). Ovaj višesegmentni komplet projektovan je za televizore koji koriste Arcelik / Beko šasiju, a najmasovnije se ugrađuje u Grundig Full HD (GFB) i Ultra HD 4K (GUB/VLX) modele koji koriste specifične LG Display (LC) panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, blesne na trenutak po paljenju ili se slika jedva nazire pod spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

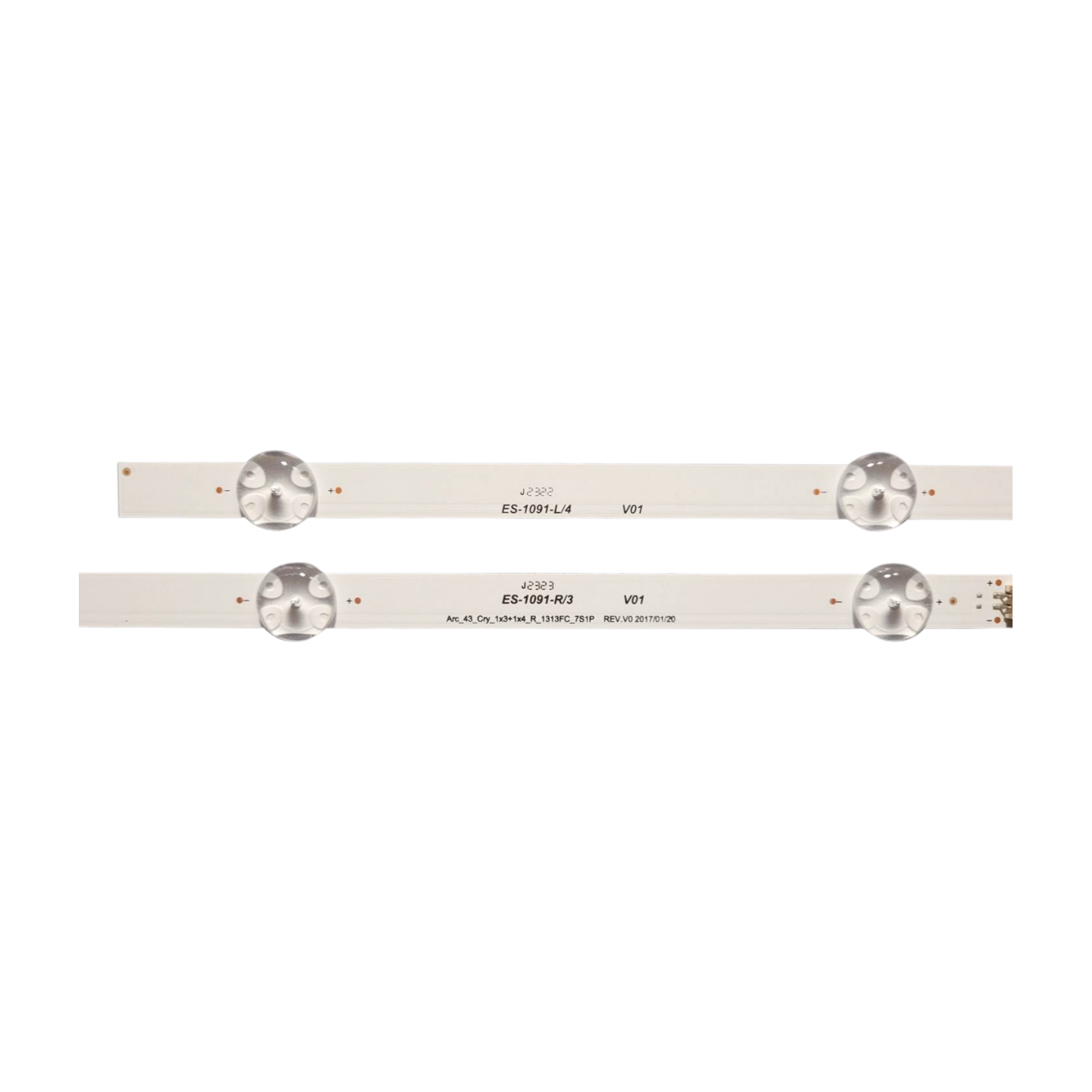

Arhitektura pozadinskog osvetljenja kod ovog modela podeljena je na segmente (polutrake) koji se spajaju na sredini šasije kako bi formirali 4 horizontalne linije pune dužine. Kompletan set sadrži ukupno 8 polutraka podeljenih na levu i desnu stranu (4 L-tip + 4 R-tip) koje se kombinuju na sledeći način:

• L-Tip (Leva strana - 4 komada): Dužina 489 mm opremljena sa 4 LED diode (označeno i kao 1x4 profil).

• R-Tip (Desna strana - 4 komada): Dužina 360 mm opremljena sa 3 LED diode (označeno i kao 1x3 profil).

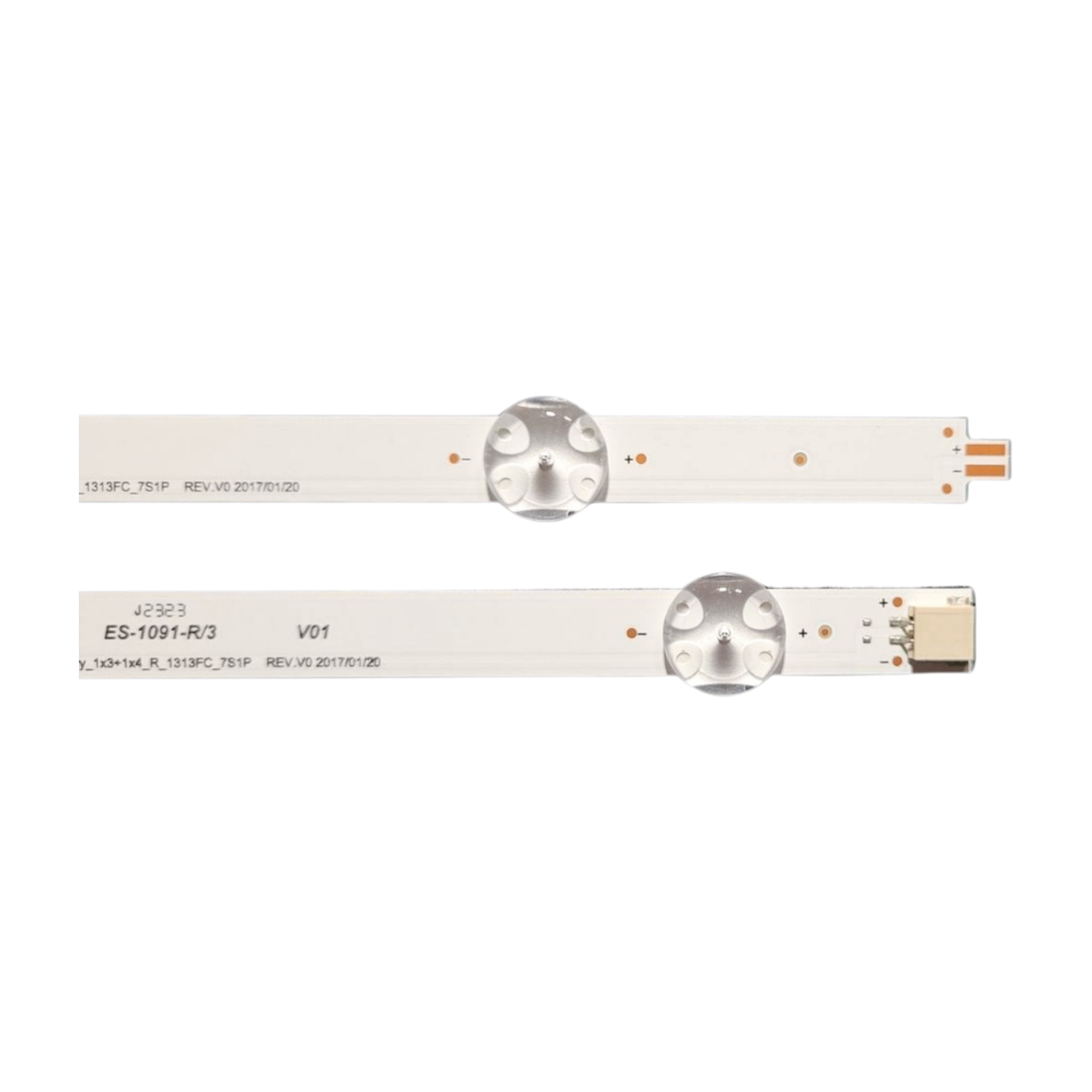

Spajanjem jedne leve (L) i jedne desne (R) polutrake preko unutrašnjeg konektora dobija se kompletna linija od 7 dioda dužine blizu 850 mm, što daje ukupan zbir od 28 visokoefikasnih dioda unutar celog televizora (7S1P konfiguracija po redu). Sve diode rade na stabilnom radnom naponu od 3V. Na poleđini svih 8 polutraka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun kombinovani set (4L + 4R) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Precizna Arcelik Crystal arhitektura: Dimenzije, korak i konektori u potpunosti prate fabričke specifikacije, obezbeđujući savršeno centriranje polutraka i stabilan prenos napona na spojevima bez fluktuacija.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom i difuzorima bez pojave svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Brend: Grundig / Arcelik šasija (Originalne specifikacije)

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 8 polutraka (4x L-tip + 4x R-tip)

• Sastav mreže: Spajanjem polutraka (L+R) dobijaju se 4 kompletne linije sa po 7 dioda (ukupno 28 dioda u TV-u)

• Dužina LED polutraka: L-tip (Leva): 489 mm / R-tip (Desna): 360 mm

• Broj dioda po polutraci: L-tip: 4 LED / R-tip: 3 LED

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (1313FC Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set odgovara izuzetno širokom spektru 43" modela proizvedenih pod okriljem Arcelik grupacije za brend Grundig:

• Grundig GFB Serije (Full HD): 43GFB6060, 43GFB6722, 43GFB6728, 43GFB6820, 43GFB6822, 43GFB6824, 43GFB6825, 43GFB6826, 43GFB6827, 43GFB7788, 43GFB7729

• Grundig GUB / GUT Serije (4K UHD): 43GUB8762, 43GUB8766, 43GUB8852, 43GUB8767, 43GUB8768, 43GUT8768

• Grundig VLX / VLE Serije: 43VLX7730SP, 43VLX7710BP, 43VLX7000BP, 43VLX7730BP, 43VLX6900BP, 43VLE6735BP

Kompatibilne oznake TV panela (ekrana):

• LG Display / Arcelik panel serije: LC430EGQ-SMM3 (kao i srodne fabričke revizije ovog panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• Arcelik_43_Crystal_1x3+1x4_L_1313FC_7S1P (L-Tip)

• Arcelik_43_Crystal_1x3+1x4_R_1313FC_7S1P (R-Tip)

• ZXZ65600-AA / ZXZ65600

• ZCT606
