LED Trake Grundig 55" (Arcelik 55 DRT_REV0.1) – ES-1092

Komplet zamenskih LED traka oznake ES-1092 namenjen je za servicing i popravku pozadinskog osvetljenja na televizorima velike dijagonale od 55 inča (140 cm). Ovaj masivan set projektovan je za Ultra HD (4K) televizore visoke klase koji koriste Arcelik / Beko šasiju, a ugrađuje se u Grundig GUB, GUT, GUW i VLX serije. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, pozadinsko osvetljenje samo blesne pri paljenju ili se slika jedva nazire pod spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

Arhitektura pozadinskog osvetljenja kod ovog modela je potpuno simetrična, snažna i sastoji se od 9 dugačkih, jednodelnih traka dužine 590 mm koje se horizontalno paralelno montiraju unutar šasije (9x A-tip). Gust raspored od 9 linija pruža izuzetno moćno i ujednačeno osvetljenje celog panela. Svaka pojedinačna traka opremljena je sa 5 visokoefikasnih LED dioda, što daje ukupan zbir od 45 dioda unutar televizora. Sve diode rade na stabilnom radnom naponu od 3V, obezbeđujući ravnomeran svetlosni fluks neophodan za HDR i 4K prikaz. Na poleđini svih devet traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja omogućava brzu i efikasnu predaju toplote na metalno kućište, čime se drastično smanjuje radna temperatura i produžava vek trajanja nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (9 traka): Sadrži pun simetričan set (9x A-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se eliminiše praksa parcijalne zamene koja brzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni stabilan profil (590 mm): Odsustvo unutrašnjih spojeva i konektora na sredini ekrana uklanja rizik od gubljenja kontakta usled termičkog širenja i skupljanja materijala pri dugotrajnom radu uređaja.

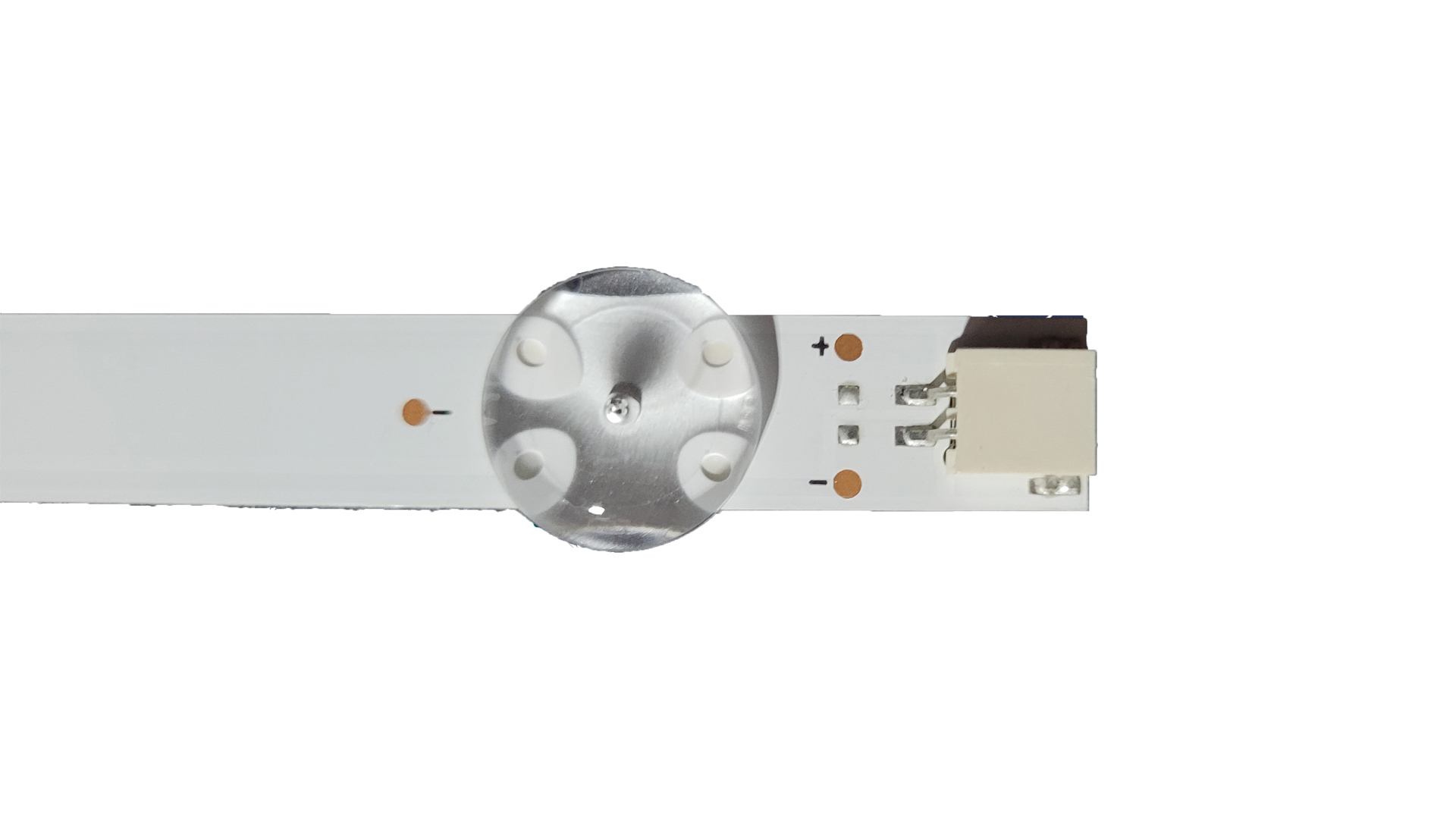

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom i unutrašnjim filterima bez pojave svetlih krugova na ekranu od 55 inča.

Tehničke karakteristike:

• Oznaka seta: ES-1092

• Brend: Grundig / Arcelik šasija (Originalne specifikacije)

• Dijagonala ekrana: 55" (140 cm)

• Broj traka u pakovanju: 9 traka (9x A-tip)

• Broj dioda po traci: 5 LED dioda (Ukupno 45 dioda u televizoru)

• Dužina LED trake: 590 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set odgovara izuzetno širokom spektru 55" Ultra HD modela proizvedenih pod okriljem Arcelik grupacije za brend Grundig:

• Grundig VLX Serije: 55VLX7000, 55VLX7000B, 55VLX7700, 55VLX7710BP, 55VLX7710HP, 55VLX7710BN, 55VLX7730, 55VLX7810BP, 55VLX7810SP, 55VLX7810WP

• Grundig GUB Serije (4K UHD): 55GUB8762, 55GUB8765, 55GUB8767, 55GUB8768, 55GUB8852, 55GUB8855, 55GUB8856, 55GUB8860, 55GUB8862, 55GUB8865, 55GUB8866, 55GUB8867

• Grundig GUW / GUT Serije: 55GUW8860, 55GUW8768, 55GUW8867, 55GUT9867

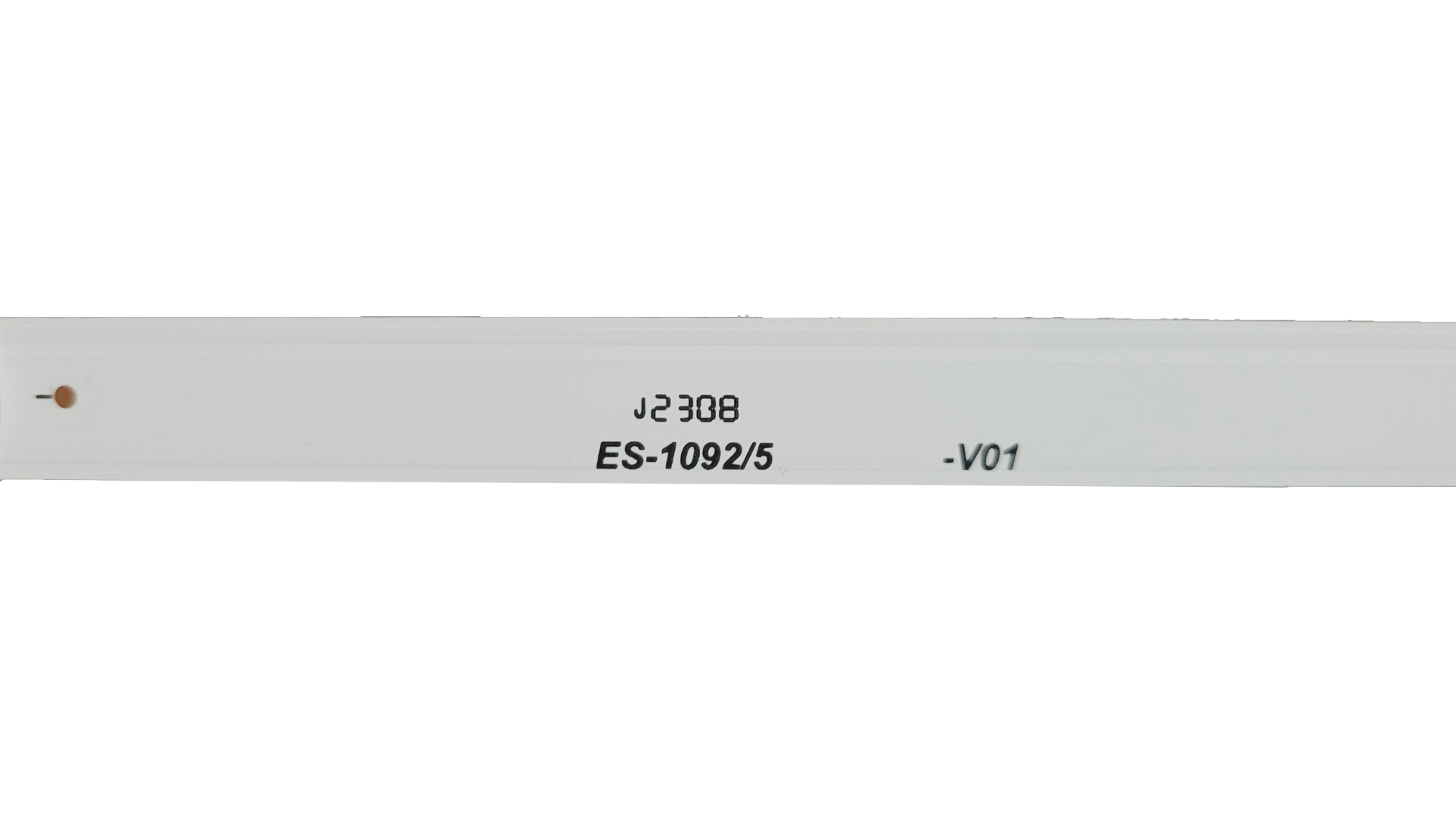

Kompatibilne fabričke oznake sa traka (Part Numbers):

• ARCELIK 55" DRT_REV0.1

• 55" DRT_REV0.1 A-TYPE

• 5LED / 3V / 590MM
