LED Trake Vestel 50" UHD (ES-1096) – Vox, Toshiba, Hitachi

Komplet zamenskih LED traka oznake ES-1096 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 50 inča (127 cm). Ovaj komplet projektovan je specifično za Ultra HD (4K) televizore koji koriste Vestel platformu (šasiju) i pripadajuće VES panele. Na našem tržištu ovaj set ima izuzetno veliku primenu u modelima brendova Vox (UHD serije), Toshiba, Hitachi, Finlux i Polaroid. Kada televizor normalno startuje, emituje zvuk i reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane crn, blesne na trenutak po paljenju ili se slika jedva nazire pod spoljnim svetlom), ugradnja ovog novog kompletnog seta uspešno otklanja kvar.

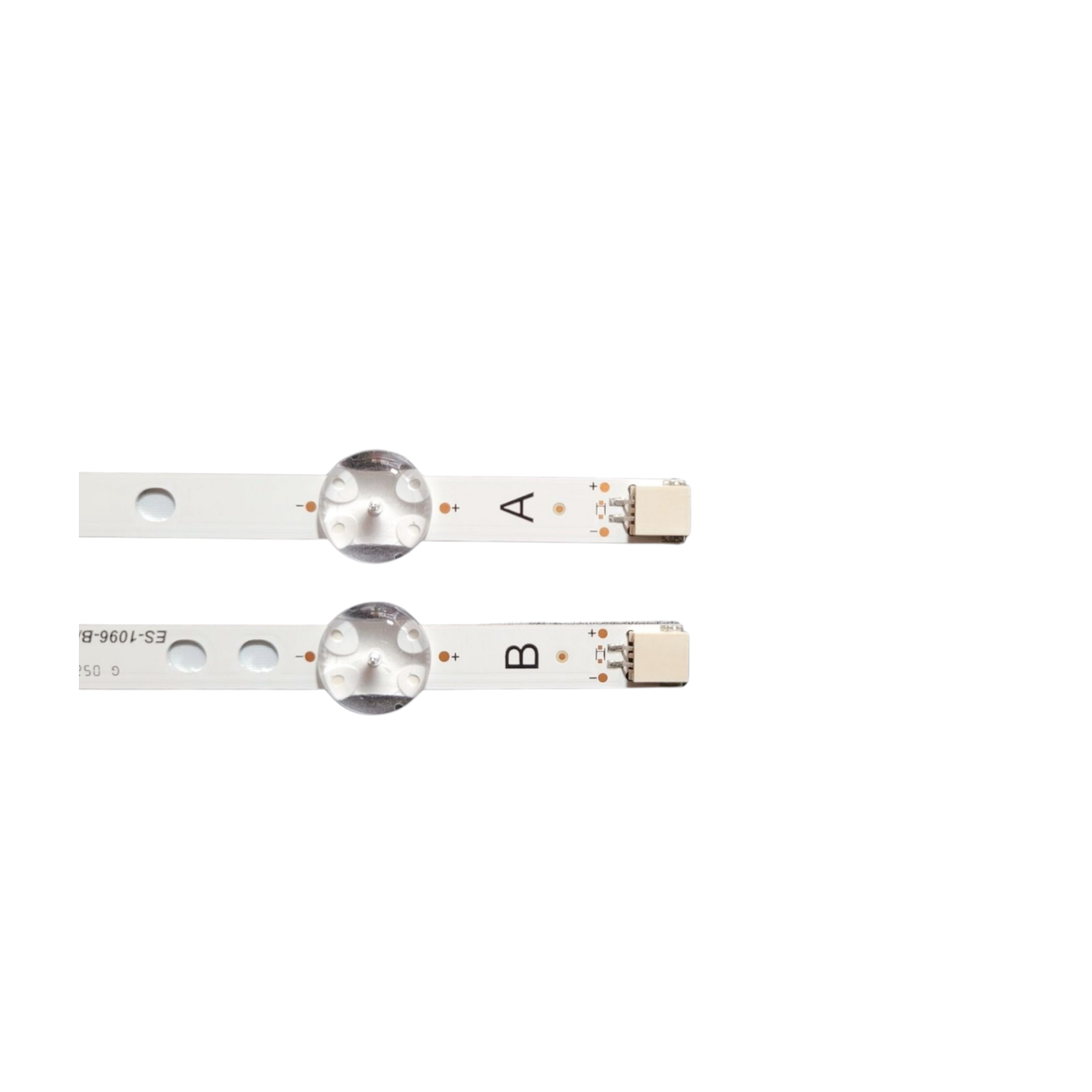

Arhitektura pozadinskog osvetljenja kod ove Vestel 4K šasije izvedena je asimetrično kako bi se postigao idealan i potpuno homogen raspored svetlosti na panelima visoke rezolucije. Kompletan set sadrži ukupno 6 jednodelnih traka dužine 454 mm, koje su podeljene na dva tipa (4A + 2B):

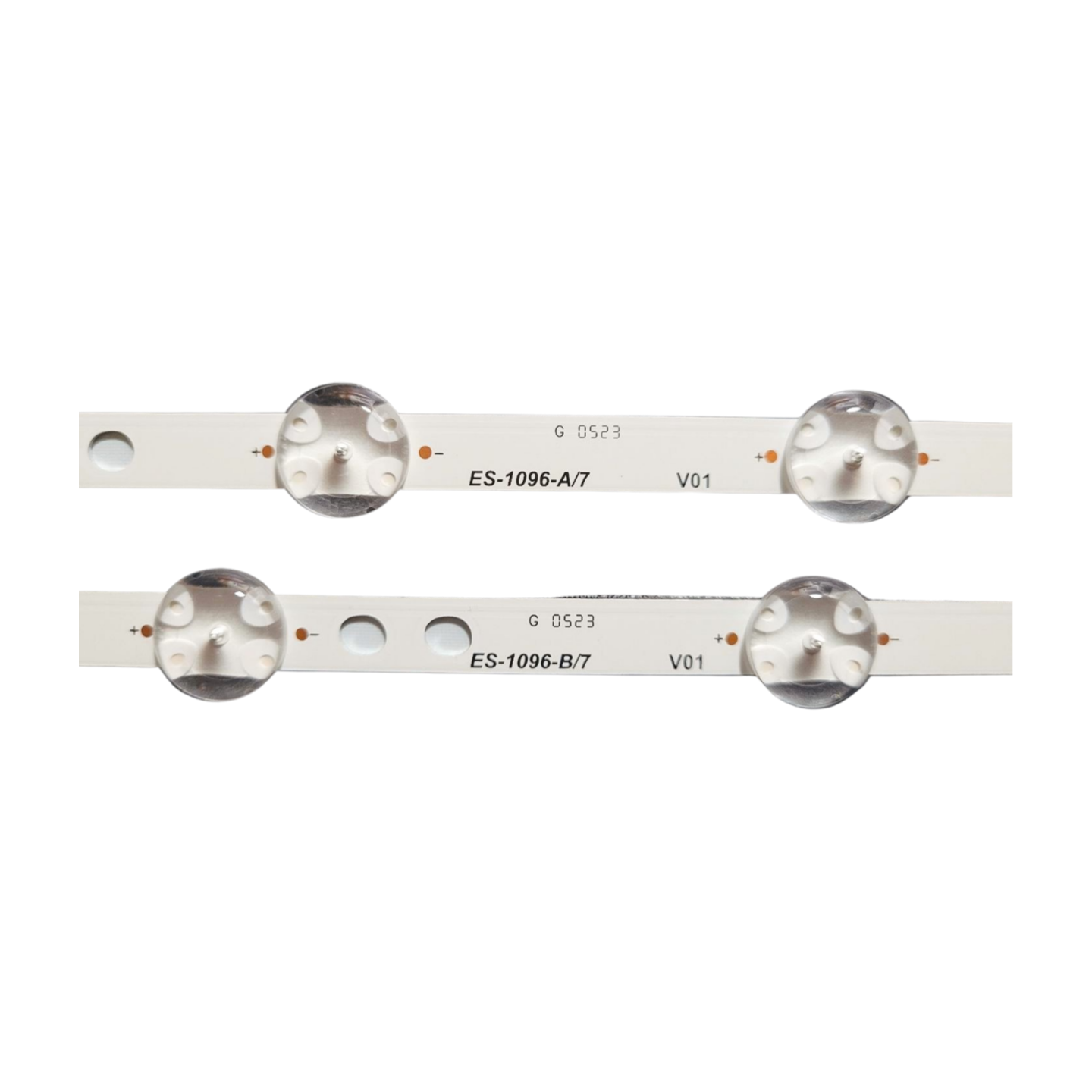

• A-Tip (4 komada u setu): Dužina 454 mm opremljena sa 7 LED dioda (Fabrička oznaka: DRT UHD A-TYPE REV01).

• B-Tip (2 komada u setu): Dužina 454 mm opremljena sa 7 LED dioda (Fabrička oznaka: DRT UHD B-TYPE REV 01).

Iako oba tipa imaju identičnu dužinu i isti broj od 7 dioda, raspored (razmak/korak) između samih optičkih sočiva se razlikuje, zbog čega je prilikom montaže na metalnu šasiju obavezno pratiti fabrički raspored i perforacije na reflektoru. Ukupan zbir u celom televizoru iznosi 42 visokoefikasne diode koje rade na stabilnom radnom naponu od 3V. Na poleđini svih 6 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i efikasnu predaju toplote na šasiju panela, čime se drastično produžava radni vek nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (6 traka): Sadrži pun kombinovani set (4x A-tip + 2x B-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Originalna Vestel DRT UHD geometrija: Dimenzije, konektori i visina sočiva u potpunosti prate fabričke specifikacije, obezbeđujući savršeno pozicioniranje traka unutar panela.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, eliminišući pojavu svetlih tačaka (tzv. "baba") ili tamnih senki na ekranu od 50 inča.

Tehničke karakteristike:

• Oznaka seta: ES-1096

• Brend platforme: Vestel UHD DRT (Originalne specifikacije)

• Dijagonala ekrana: 50" (127 cm)

• Broj traka u pakovanju: 6 traka (4x A-tip + 2x B-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 42 diode u televizoru)

• Dužina LED traka: 454 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set pokriva široku grupu 50" Smart i UHD 4K modela proizvedenih na turskoj Vestel platformi:

• VOX: UHD 50DSW293V (kao i drugi modeli iz 50DSW serije na Vestel šasiji)

• VESTEL: 50UD6300

• TOSHIBA: 50U6863DB

• HITACHI: 50HK15T74U

• FINLUX: 50-FUC-7020

• POLAROID: P50UP2038A, P50US0956A

Kompatibilne oznake TV panela (ekrana):

Set direktno podržava sledeće modele Vestel panela:

• VES500QNDC-2D-N11

• VES500QNDC-2D-N12

• VES500QNDC-2D-U11

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• VESTEL 50" DRT UHD A-TYPE REV01 (7LED)

• VESTEL 50" DRT UHD B-TYPE REV 01 (7LED)

• SVV500A54_67
