LED Trake LG 55" (Y19_Trident_55UM73&75 / 6V) – ES-1107

Komplet zamenskih LED traka oznake ES-1107 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na LG televizorima dijagonale 55 inča (140 cm) novije generacije. Ovaj set je razvijen specifično za Ultra HD (4K) Smart televizore iz UM, UN i srodnih serija (2019–2020+) koji koriste prepoznatljive arhitekture panela sa diodama višeg radnog napona. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, pozadinsko osvetljenje blesne na trenutak pa se ugasi, ili se slika jedva nazire pod uglom spoljnog svetla), ugradnja ovog novog kompletnog seta uspešno otklanja kvar.

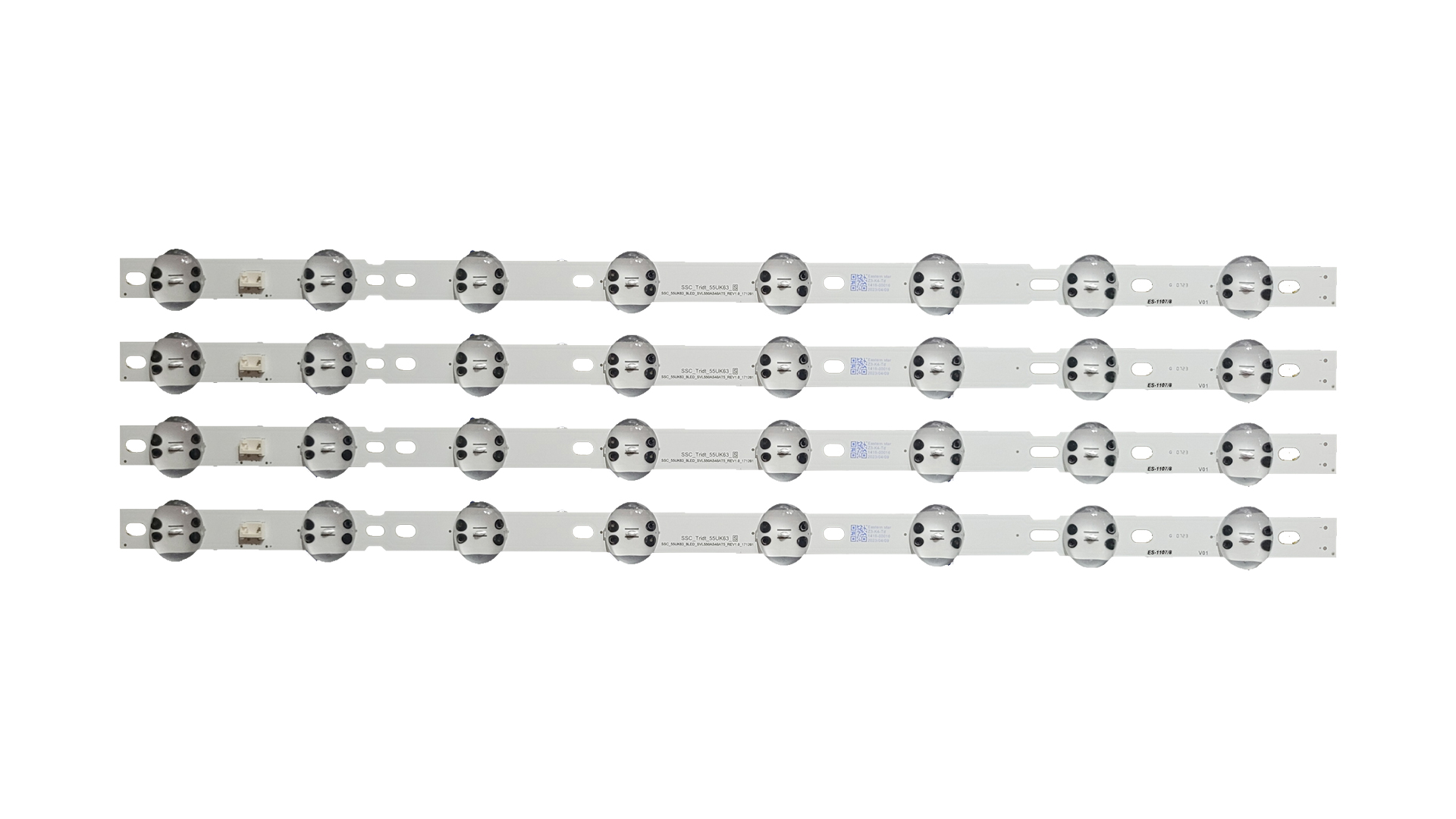

Arhitektura pozadinskog osvetljenja kod ovog modela je izuzetno optimizovana, potpuno simetrična i sastoji se od ukupno 4 dugačke, jednodelne trake dužine 582 mm (odnosno 581 mm u zavisnosti od tačke merenja) koje se horizontalno paralelno montiraju unutar kućišta (4x A-tip). Svaka pojedinačna traka nosi 8 visokoefikasnih LED dioda, što daje ukupan zbir od 32 diode unutar celog televizora. Za razliku od starijih generacija koje koriste standardni napon, ovaj set koristi snažne diode koje rade na radnom naponu od 6V. Pored toga, na trakama su instalirana specifična ovalna (konveksna) sočiva koja pružaju izuzetno širok i ravnomeran ugao prelamanja svetlosti, što eliminiše optičke anomalije i garantuje homogeno osvetljenje na 4K panelu velike dijagonale. Na poleđini sve četiri trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu predaju toplote na metalnu šasiju panela.

Ključne prednosti:

• Kompletan servisni kit (4 trake): Sadrži pun simetričan set (4x A-tip) potreban za kompletnu zamenu fabričke rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Visokonaponske diode (6V): Korišćenje stabilnih 6V LED čipova obezbeđuje visoku energetsku efikasnost, odličan nivo osvetljaja i potpunu kompatibilnost sa fabričkim LED drajverom na naponskoj ploči.

• Napredna ovalna sočiva: Difuzna optika ovalnog oblika pruža optimalno rasipanje svetlosti pod plitkim uglom, što u potpunosti sprečava pojavu svetlih tačaka (tzv. "baba") ili tamnih senki na ekranu od 55 inča.

Tehničke karakteristike:

• Oznaka seta: ES-1107

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 55" (140 cm)

• Broj traka u pakovanju: 4 trake (4x A-tip)

• Broj dioda po traci: 8 LED dioda (Ukupno 32 diode u televizoru)

• Dužina LED trake: 582 mm / 581 mm

• Radni napon po diodi: 6V

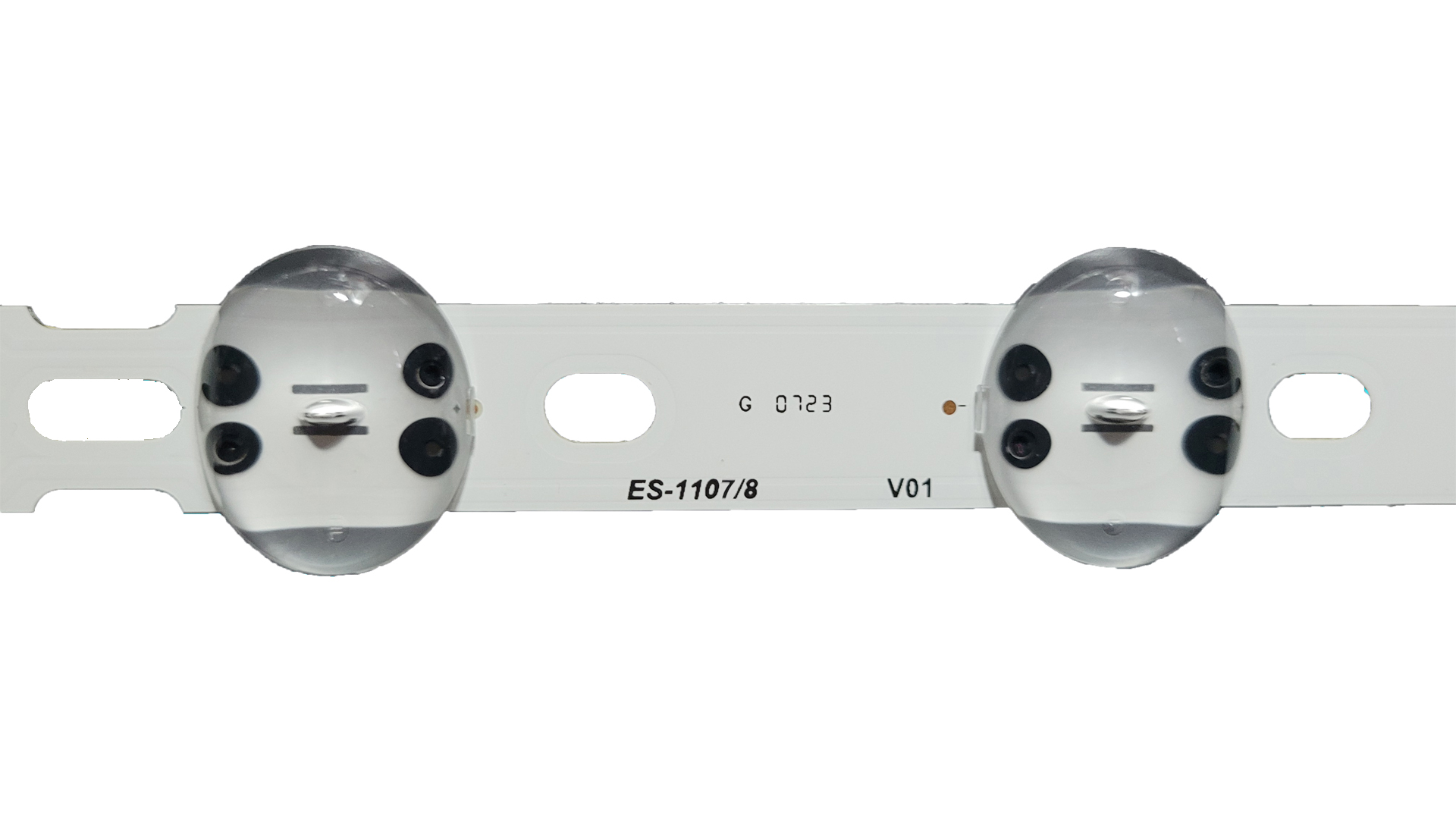

• Tip optike: Ovalna širokougaona sočiva (Trident Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set pokriva veoma široku paletu LG 4K Smart televizora (uključujući globalne i regionalne oznake modela):

• LG UM Serije (UHD 4K): LG 55UM7300, 55UM7300AUE, 55UM7400, 55UM7400PLB, 55UM7450, 55UM7450PLA, 55UM7470, 55UM7470PSA, 55UM7510, 55UM751C0ZA, 55UM7520, 55UM7520PSB, 55UM7610, 55UM7650, 55UM7650PSB, 55UM7660, 55UM7660PLA

• LG UN Serije: 55UN73006LA, 55UN81003LB, 55UN81006LB (kod određenih revizija panela)

Kompatibilne oznake TV panela (ekrana):

Set je u potpunosti usklađen sa sledećim ekranima kompanija LG Display i Heesung Electronics:

• HC550DGQ-ABXA2-A113 / HC550DGQABXA2A113

• HC550DQG-ABXA1-A113 / HC550DQGABXA1A113

• HC550DQG-ABXL1-A113 / HC550DQGABXL1A113

• LC550DQJ-SM-A1 / LC550DQJ SM A1

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

• LG 55″ SSC_Y19_Trident_55UM73&75_REV01_180703

• LGIT_Y19_55UM73&75

• Y19_TRIDENT_55UM73&75

• LG fabrički kod kompleta (Part Number): AGM76889301
