LED Trake Philips 55" (GJ-2K16-550-D714 / ES-111)

Komplet zamenskih LED traka oznake ES-111 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na Philips televizorima visoke klase dijagonale 55 inča (140 cm). Ovaj izuzetno masivan i gust komplet projektovan je za Ultra HD (4K) Smart televizore iz PUS, PUT i PUH serija koji koriste TPV (Philips) panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, pozadinsko osvetljenje blesne na trenutak pa se aktivira zaštita, ili se slika jedva nazire pod spoljnim svetlom), ugradnja ovog novog kompletnog kompleta uspešno otklanja kvar.

Arhitektura pozadinskog osvetljenja kod ovog modela podeljena je na segmente (polutrake) koji se spajaju na sredini šasije kako bi formirali 7 horizontalnih linija pune dužine. Zbog velike površine panela i potrebe za snažnim, ravnomernim osvetljenjem, ovaj set sadrži ukupno 14 polutraka podeljenih na levu i desnu stranu (7 L-tip + 7 R-tip) koje se kombinuju na sledeći način:

• L-Tip (Leva strana / V0 - 7 komada): Dužina 545 mm opremljena sa 7 LED dioda.

• R-Tip (Desna strana / V1 - 7 komada): Dužina 565 mm opremljena sa 7 LED dioda.

Spajanjem jedne leve (L) i jedne desne (R) polutrake dobija se kompletna dugačka linija od čak 14 dioda, što daje ukupan zbir od 98 visokoefikasnih dioda unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući izuzetan intenzitet svetlosti neophodan za 4K Ultra HD panele. Na poleđini svih 14 polutraka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i efikasnu predaju toplote sa LED čipova na metalnu šasiju panela, drastično produžavajući radni vek nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (14 traka): Sadrži pun kombinovani set (7L + 7R) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

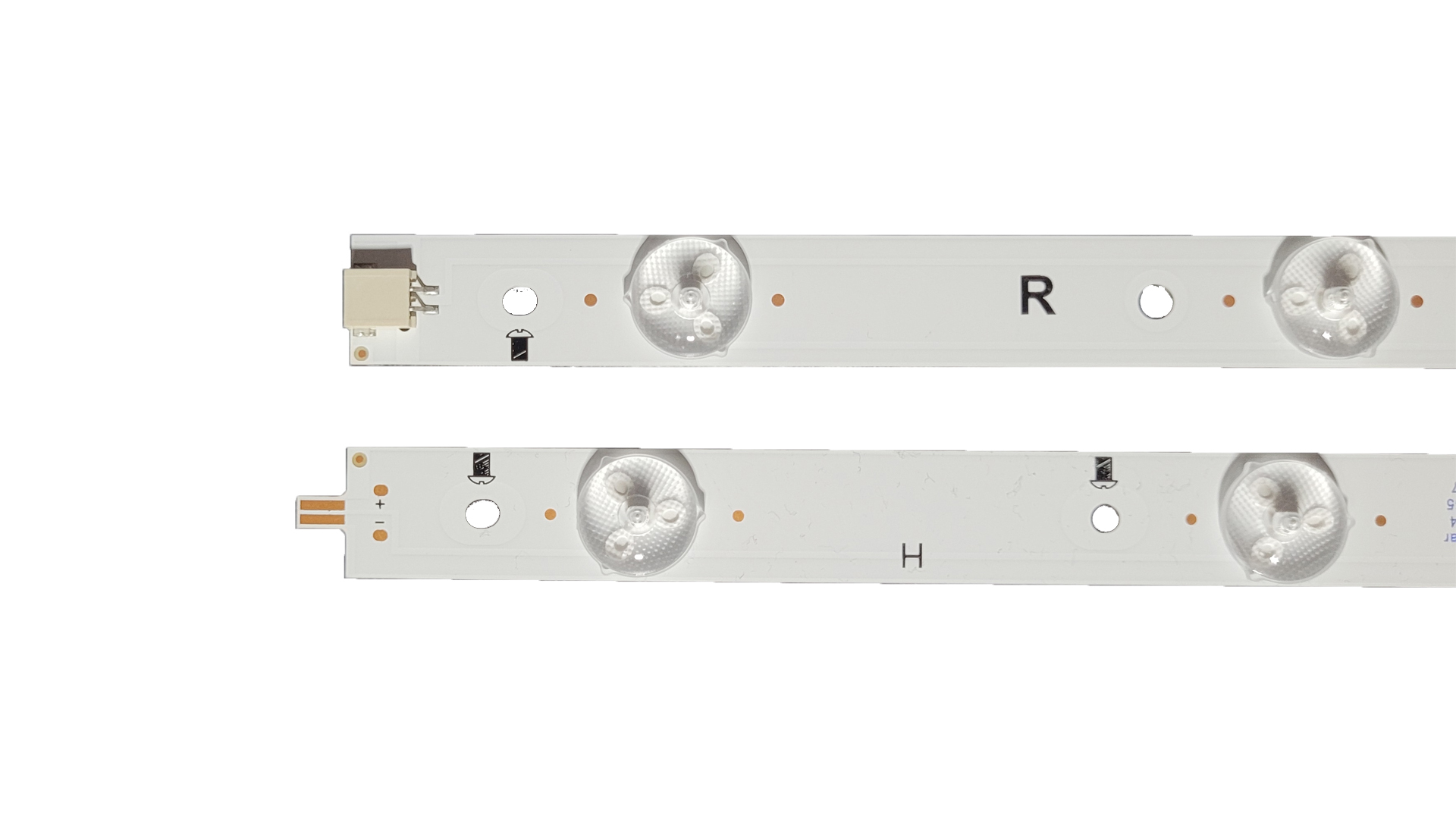

• Originalna GJ-2K16 geometrija: Dimenzije, korak i konektori u potpunosti prate fabričke specifikacije, obezbeđujući savršeno centriranje polutraka i stabilan prenos napona na centralnim spojevima.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom i unutrašnjim filterima bez pojave svetlih krugova ili tamnih senki na ekranu od 55 inča.

Tehničke karakteristike:

• Oznaka seta: ES-111

• Brend: Philips / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 55" (140 cm)

• Broj traka u pakovanju: 14 polutraka (7x L-tip + 7x R-tip)

• Sastav mreže: Spajanjem polutraka (L+R) dobija se 7 kompletnih linija sa po 14 dioda (Ukupno 98 dioda u TV-u)

• Dužina LED polutraka: L-tip (Leva): 545 mm / R-tip (Desna): 565 mm

• Broj dioda po polutraci: L-tip: 7 LED / R-tip: 7 LED

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

PHILIPS (55" PUS / PUT / PUH 4K Smart serije):

• PUS Serije (UHD Smart): Philips 55PUS6201, 55PUS6101, 55PUS6401, 55PUS6432, 55PUS6452, 55PUS6482, 55PUS6501, 55PUS6551, 55PUS6561, 55PUS6561/12, 55PUS6581, 55PUS7272/12

• PUT Serije: Philips 55PUT6400, 55PUT4900/12, 55PUT6421/12

• PUH Serije: Philips 55PUH6101/88

Kompatibilne oznake TV panela (ekrana):

Ovaj set direktno podržava sledeće modele TPV i srodnih panela:

• TPT550J1

• TPT550U2EQLSHA (kao i prateće fabričke revizije ovih panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Alternativni kodovi):

• L-Tip: LB55072 V0_00_L / GJ-2K16-550-D714-V4-L/L/01N31

• R-Tip: LB55072 V1_00_R / GJ-2K16-550-D714-V4-R/R/01N32

• Mrežna oznaka sistema: 98LED konfiguracija
