LED Trake Vestel 55" UHD (SVV550AQ9 / ES-1129) – Panasonic, Toshiba, JVC

Komplet zamenskih LED traka oznake ES-1129 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima velike dijagonale od 55 inča (140 cm). Ovaj višesegmentni komplet projektovan je specijalno za Ultra HD (4K) Smart televizore koji koriste Vestel platformu (šasiju) i pripadajuće panele visoke rezolucije (LG Display LC serije i Vestel VES serije). Na našem tržištu ovaj set ima izuzetno široku primenu u popularnim 4K modelima brendova Panasonic, Toshiba, JVC, Hitachi, Telefunken, Regal i Vox. Kada televizor startuje, ima uredan ton i normalno reaguje na daljinski upravljač, a slika izostane (ekran ostane mračan, pozadinsko osvetljenje blesne na trenutak pa se ugasi, ili se slika nazire isključivo pod uglom spoljnog svetla), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

Arhitektura pozadinskog osvetljenja kod ove moderne Vestel 4K šasije izvedena je asimetrično radi optimalnog i potpuno homogenog rasipanja svetlosti preko panela velike površine. Kompletan set sadrži ukupno 9 jednodelnih traka dužine 577 mm, koje su podeljene na dva tipa (6A + 3B):

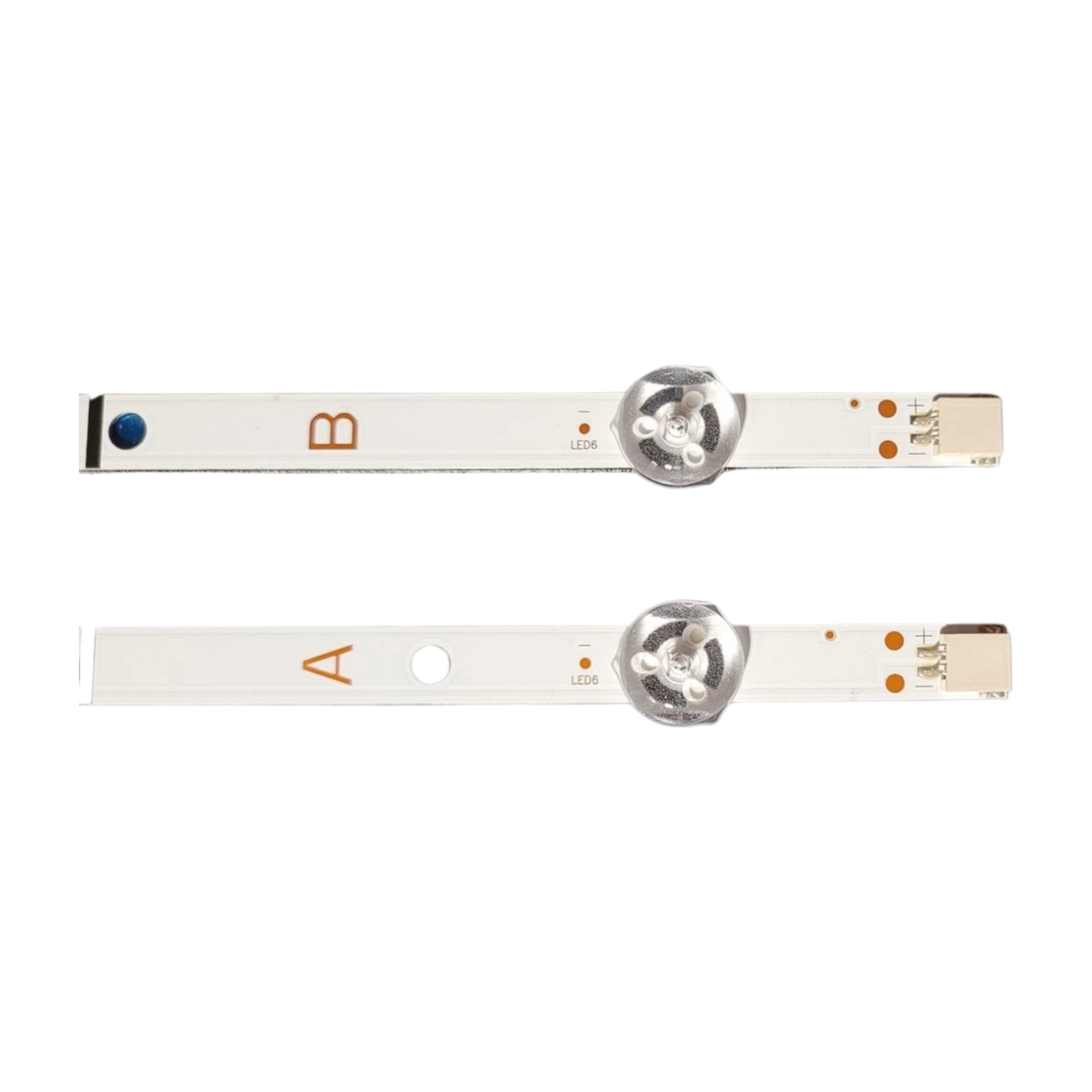

• A-Tip (6 komada u setu): Dužina 577 mm opremljena sa 6 LED dioda (Fabrička oznaka: SVV550AQ9_REV02_A).

• B-Tip (3 komada u setu): Dužina 577 mm opremljena sa 6 LED dioda (Fabrička oznaka: SVV550AQ9_REV02_B).

Iako oba tipa traka imaju identičnu ukupnu dužinu i isti broj od 6 dioda, raspored (razmak i korak) između samih optičkih sočiva, kao i unutrašnji položaj konektora se razlikuju. Zbog toga je prilikom ugradnje obavezno pratiti fabrički raspored i perforacije na reflektoru. Ukupan zbir u celom televizoru iznosi 54 visokoefikasne diode koje rade na stabilnom radnom naponu od 3V. Na poleđini svih 9 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i efikasnu predaju toplote na šasiju panela, čime se drastično produžava radni vek nakon servisa.

Ključne prednosti:

• Kompletan servisni kit (9 traka): Sadrži pun kombinovani set (6x A-tip + 3x B-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Originalna Vestel / Jiabaolong geometrija: Dimenzije, konektori i visina sočiva u potpunosti prate fabričke specifikacije (Vestel Part Number: 30097349), obezbeđujući savršeno pozicioniranje unutar kućišta.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, uspešno eliminišući pojavu svetlih krugova ili tamnih senki na ekranu od 55 inča.

Tehničke karakteristike:

• Oznaka seta: ES-1129

• Brend platforme: Vestel UHD DRT (Originalne specifikacije)

• Dijagonala ekrana: 55" (140 cm)

• Broj traka u pakovanju: 9 traka (6x A-tip + 3x B-tip)

• Broj dioda po traci: 6 LED dioda (Ukupno 54 diode u televizoru)

• Dužina LED traka: 577 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set pokriva izuzetno širok spektar 55" Smart i UHD 4K modela proizvedenih na turskoj Vestel platformi:

• PANASONIC: TX-55FX550B, TX-55FX550E, TX-55FX550, TX-55FX551B, TX-55FX555B, TX-55FX555E, TX-55GX550B, TX-55GX550E, TX-55GX551B, TX-55GX555B

• TOSHIBA: 55V5863DG (kataloški broj: 10115184), 55V5863DB, 55V5863DA, 55V5863DAT, 55V6863DB, 55V6863DG, 55V6863DAT, 55T5863DB, 55T6863DB, 55T6863DG, 55TL5A63DG

• JVC: LT-55VU63M, LT55VU63M, 55vu63m, LT-55VU63, LT-55K890A, LT-55K896A

• VESTEL / REGAL: Vestel 55UD8400, 55UD8450, 55UD8460, 55UD8470, 55UD8500, Regal 55R7020U, 55R753U

• HITACHI / TELEFUNKEN / SEG / HI-LEVEL: Hitachi 55HK25T74U, Telefunken 55TU7020, SEG 55SBU700, 55SBU720, Hi-Level 55UHL960, 55V5B63DT

Kompatibilne oznake TV panela (ekrana):

Set direktno podržava sledeće serije ekrana kompanija LG Display i Vestel:

• LC550EQY (SH)(M1) / LC550EQYSHM1

• VES550NYL-2D-N01

• VES550QNYL-2D-N01 / VES550QNYL-2D-N02 / VES550QNYL-2D-N03

• VES550QNYS-2D-N01

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

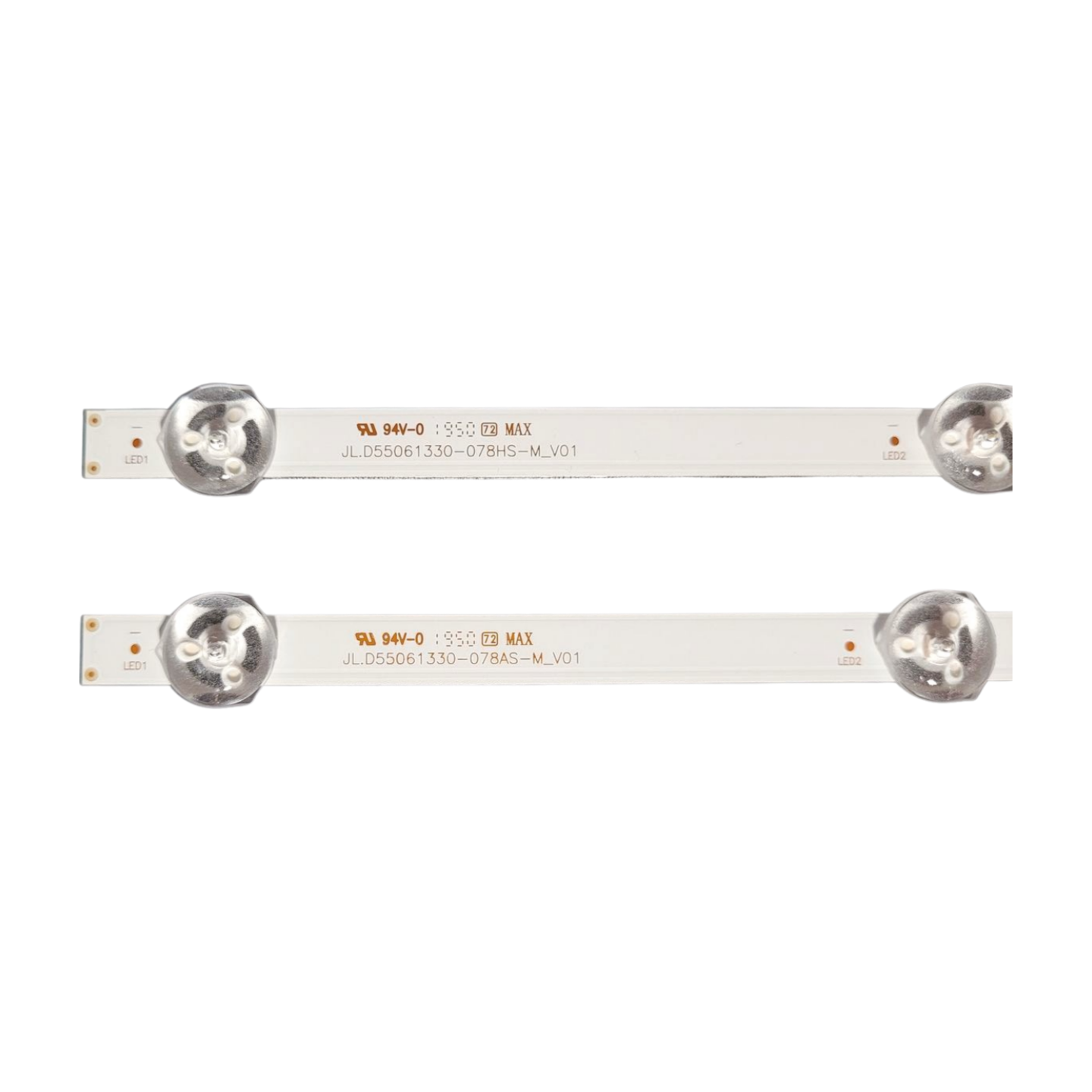

• SVV550AQ9_REV02_A_170216 / JL.D55061330-078AS-M_V01 (A-Tip)

• SVV550AQ9_REV02_B_170216 / JL.D55061330-078HS-M_V01 (B-Tip)

• Vestel fabrički kod kompleta (Part Number): 30097349
