LED Trake Grundig / Arçelik 55" (L4_CLA_WCF) – ES-1145 "Džambo"

Komplet zamenskih LED traka oznake ES-1145 namenjen je za profesionalnu zamenu i popravku pozadinskog osvetljenja na televizorima velike dijagonale od 55 inča (140 cm). Ovaj set je razvijen za Ultra HD (4K) Smart modele proizvedene pod okriljem Arçelik (Beko/Grundig) grupacije i predstavlja direktnog "većeg brata" kompleta ES-1144. Kao i manja varijanta, ovaj komplet u servisnoj praksi nosi naziv "Džambo" zbog specifičnih, izrazito velikih optičkih sočiva. Kada pozadinsko osvetljenje dotraje, televizor najčešće ima uredan ton i reaguje na komande, dok slika na ekranu u potpunosti izostane (crn ekran) ili poprimi nerealne tonove. Ugradnja ovog novog kompletnog seta traka trajno otklanja kvar.

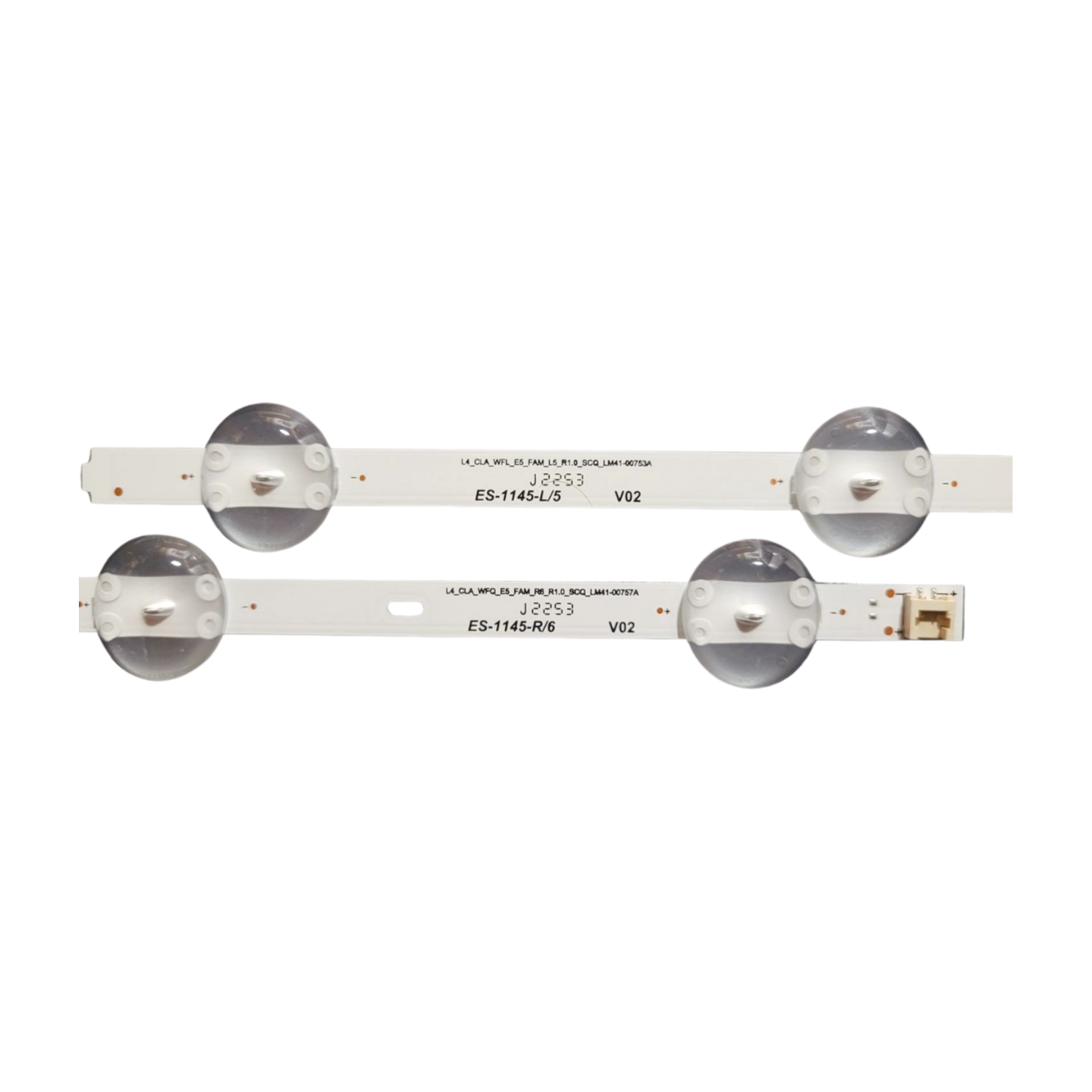

Ova šasija koristi asimetričnu arhitekturu sa podeljenim trakama koje se spajaju na sredini panela kako bi se premostila puna širina ekrana od 55". Kompletan set sadrži ukupno 6 traka koje se uparuju u 3 horizontalne linije (3A + 3B):

• A-Tip / Levi segment (3 komada u setu): Dužina 511 mm opremljena sa 5 LED dioda (Fabrička oznaka: L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q_LM-00655A / LEFT).

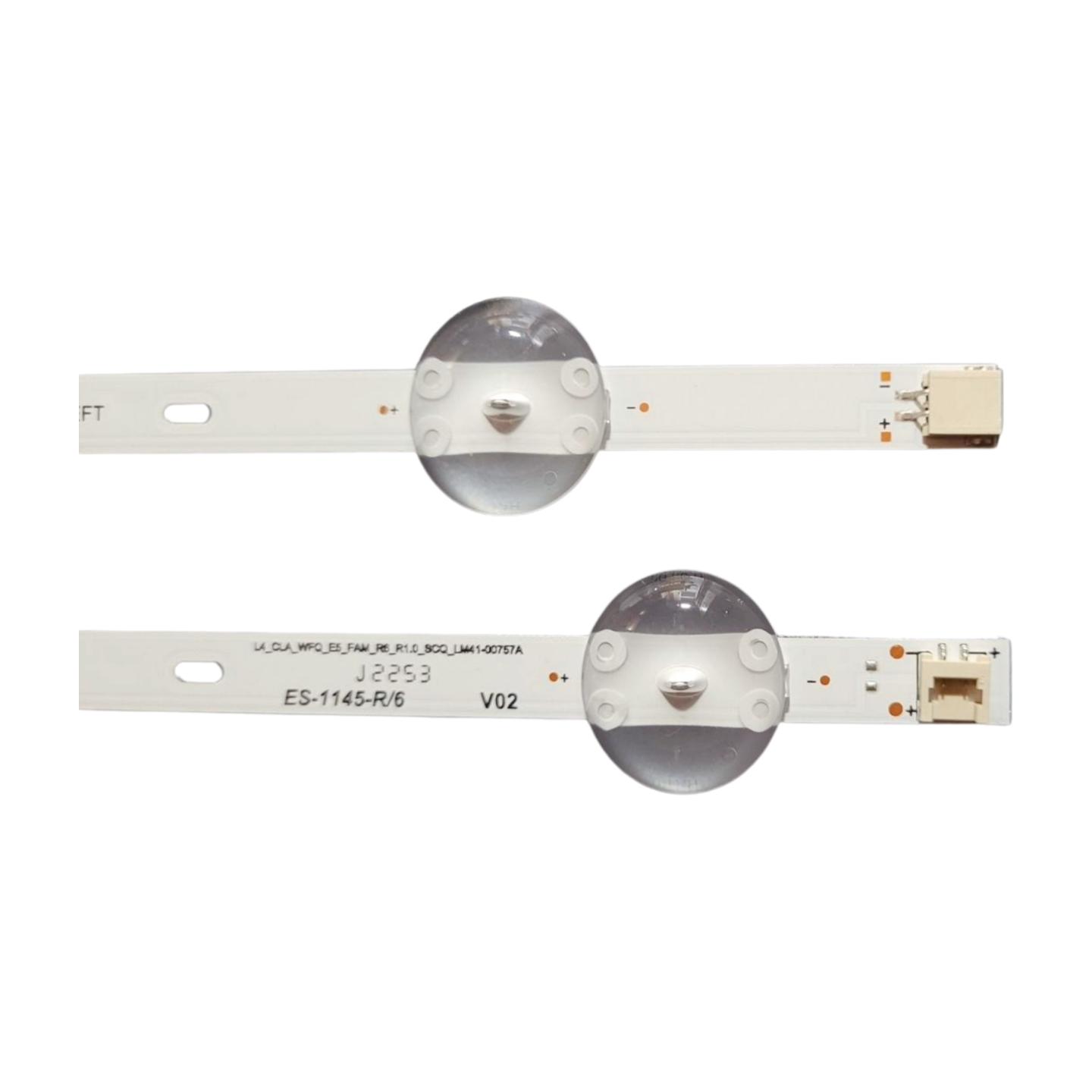

• B-Tip / Desni segment (3 komada u setu): Dužina 617 mm opremljena sa 6 LED dioda (Fabrička oznaka: L4_CLA_WCF_E5_FAM_R6_R1.0_S6Q_LM-00656A / RIGHT).

Spajanjem leve (A) i desne (B) trake dobija se jedna kompaktna linija od 11 dioda ukupne dužine 1128 mm. Ceo televizor ima ukupno 3 takve linije, što daje zbir od 33 visokoefikasne diode koje rade na stabilnom radnom naponu od 3V. Na poleđini svih 6 segmenata fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu predaju toplote na metalnu šasiju panela, što drastično smanjuje radnu temperaturu čipova i produžava im vek trajanja.

⚠️ VAŽNA SERVISNA NAPOMENA (Problem sa "plavom slikom"): Baš kao i kod 49" varijante, i kod ovih Grundig 55" modela sa "Clarity" šasijama ubedljivo najčešći simptom kvara nije potpuni mrak na ekranu, već pojava jake plave ili ljubičaste svetlosti preko cele slike.

Usled dugotrajnog rada i konstantnog termičkog naprezanja, fabrički fosforni sloj na LED čipovima degradira i sagoreva. Diode gube sposobnost emitovanja čiste bele svetlosti i počinju da svetle intenzivno plavo, zbog čega slika na televizoru postaje tamna, izobličena i potpuno plava. Zamena kompletnog seta sa ovim novim trakama u potpunosti rešava problem plave slike i vraća prirodne boje i čist beli spektar.

Ključne prednosti:

• Kompletan servisni kit (6 segmenata): Sadrži 3 leve (A) i 3 desne (B) trake. Zamena kompletnog pozadinskog osvetljenja je jedini siguran način da se izbegne brzi povratak televizora na servis, jer su sve stare diode u panelu podjednako oslabljene.

• "Džambo" velika ovalna sočiva: Specifična, masivna ovalna (konveksna) optika projektovana je za izuzetno širok i plitak ugao prelamanja svetlosti. To omogućava da svega 3 linije savršeno i homogeno osvetle ceo panel od 55 inča bez pojave tamnih uglova ili svetlih tačaka na slici.

• Precizno fabričko uklapanje: Pozicije unutrašnjih konektora, otvori za pozicionere na šasiji i korak dioda u potpunosti odgovaraju originalnim Arçelik specifikacijama.

Tehničke karakteristike:

• Oznaka seta: ES-1145

• Interna oznaka: "Džambo" (Velika optika)

• Brend platforme: Arçelik / Beko / Grundig originalne specifikacije

• Dijagonala ekrana: 55" (140 cm)

• Broj traka u pakovanju: 6 komada (3x Levi A-tip + 3x Desni B-tip)

• Ukupan broj dioda po liniji: 11 LED dioda (5 na levoj + 6 na desnoj traci)

• Ukupan broj dioda u TV-u: 33 LED dioda

• Dužina traka: Levi segment: 511 mm | Desni segment: 617 mm (Ukupno spojeno: 1128 mm)

• Radni napon po diodi: 3V

• Tip optike: Velika ovalna širokougaona sočiva (Direct-LED "Džambo")

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj set pokriva izuzetno široku paletu Grundig i Beko 4K modela nove generacije dijagonale 55":

• GRUNDIG GDU / GUB / GUT Serije: 55GDU7502, 55GDU7500B, 55GDU7500W, 55GDU7504, 55GDU7900, 55GDU7905, 55GDU7800, 55GDU7810, 55GUB7062, 55GUB8965, 55GUB8962, 55GUB8966, 55GUT9989 BERLIN

• GRUNDIG GCU / VLX Serije: 55GCU7900, 55GCU7905, 55GCU7800, 55GCU7855, 55VLX7850BP, 55VLX7840BP, 55VLX600, 55VLX6000, 55VLX8000BP

Kompatibilne oznake TV panela (ekrana):

Set direktno podržava sledeće modele ekrana (LG Display i srodne šasijske revizije):

• LC550EUD (FF)(F1) / LC550EUDFFF1

• LC420EUD (FF)(F2) / LC420EUDFFF2 (i srodne 55" UHD panel matrice Arçelik grupacije)

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• L4_CLA_WCF_E5_FAM_L5_R1.0_S6Q_LM-00655A (WCF60602-AC / LEFT)

• L4_CLA_WCF_E5_FAM_R6_R1.0_S6Q_LM-00656A (WCL60602-AC / RIGHT)

• WCF60602AC / WFL6062-AA
