LED Trake Samsung 32" (V8DN-320SM1-R1 / BN96-46574A) – ES-1147

Komplet zamenskih LED traka oznake ES-1147 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na Samsung televizorima dijagonale 32 inča (81 cm). Ovaj izuzetno zastupljen komplet razvijen je za Full HD i HD Ready modele iz popularnih M, N i T serija (uključujući Smart i klasične modele), koji se oslanjaju na visokoefikasnu Direct-LED arhitekturu i originalne Samsung (CY) panele. Kada unutrašnja rasveta dotraje, televizor najčešće zadržava uredan ton i regularno reaguje na komande daljinskog upravljača, dok prikaz na ekranu u potpunosti izostane (crn ekran) ili pozadinsko osvetljenje samo blesne na trenutak pri startovanju uređaja. Ugradnja ovog novog, kompletnog kompleta traka uspešno i dugotrajno otklanja kvar.

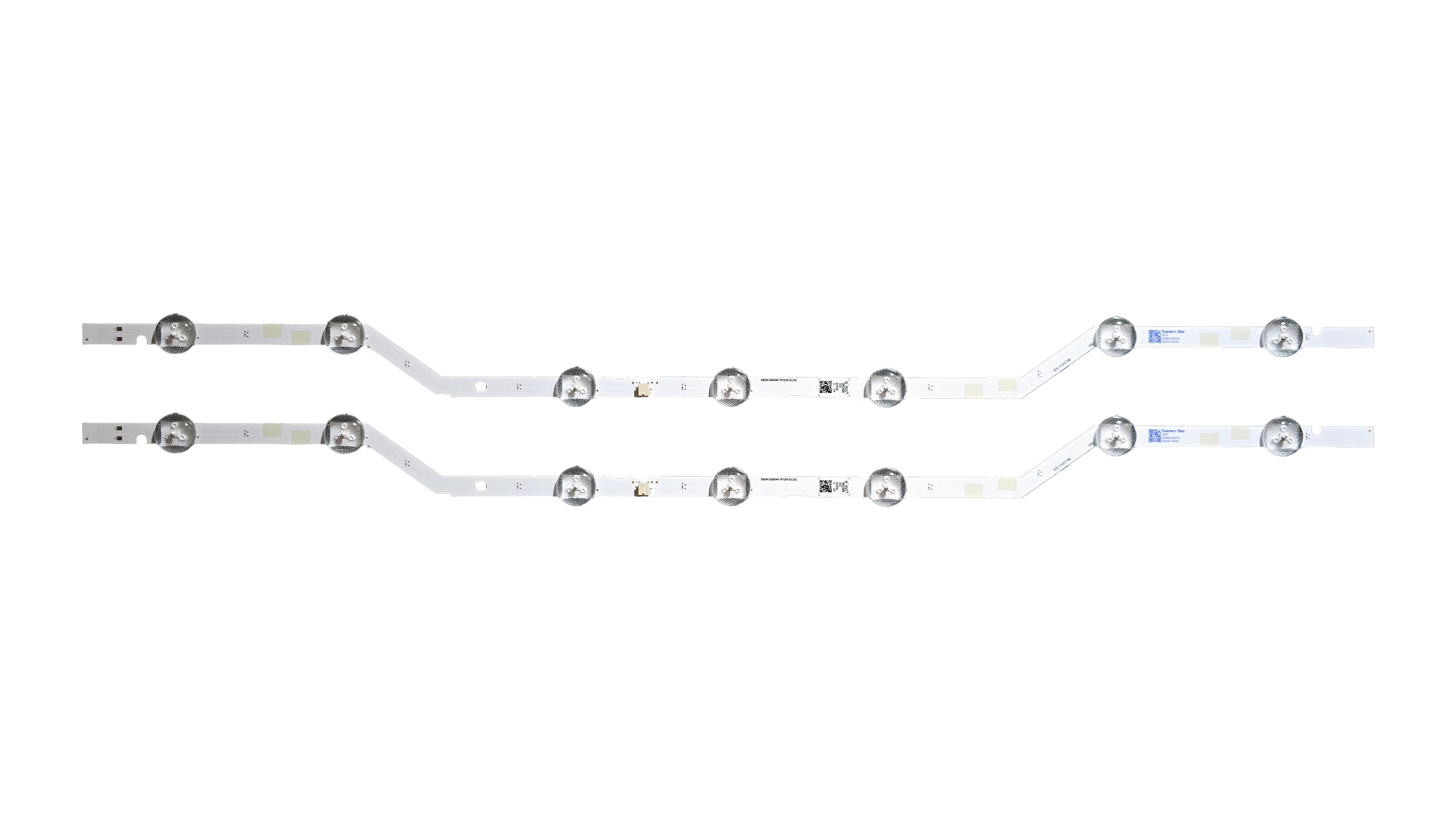

Arhitektura pozadinskog osvetljenja kod ove šasije je potpuno simetrična i sastoji se od 2 dugačke, jednodelne trake pune dužine od 619 mm koje se horizontalno paralelno montiraju unutar kućišta (2x A-tip). Svaka pojedinačna traka opremljena je sa 7 visokoefikasnih LED dioda, što daje ukupan zbir od 14 dioda unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući optimalnu svetlinu i ujednačen kontrast preko cele površine ekrana.

Ključne prednosti:

• Kompletan servisni kit (2 trake): Sadrži pun simetričan set (2x A-tip) potreban za kompletnu zamenu unutrašnje rasvete. Zamena oba segmenta odjednom je jedini siguran način da se spreči brzi povratak uređaja na servis, jer su preostale stare diode na šasiji podjednako oslabljene i radno istrošene.

• Pouzdani jednodelni profil (619 mm): Izvedba iz jednog dela bez unutrašnjih spojeva i konektora na sredini trake trajno eliminiše rizik od prekida kontakta usled neprekidnog termičkog širenja i skupljanja materijala tokom dugotrajnog rada televizora.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom i unutrašnjim difuzionim folijama bez pojave svetlih krugova ili tamnih fleka na slici.

Tehničke karakteristike:

• Oznaka seta: ES-1147

• Brend: Samsung / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 32" (81 cm)

• Broj traka u pakovanju: 2 trake (2x A-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 14 dioda u televizoru)

• Dužina LED trake: 619 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Ne (Montaža na fabričke plastične kopče/žbice)

Kompatibilni modeli televizora:

Ovaj set pokriva široku paletu Samsung 32" modela pete i četvrte generacije na našem tržištu:

• SAMSUNG N Serije: UE32N5002, UE32N5000, UE32N4002, UE32N4000, UE32N4003, UE32N4005, UE32N5300, UE32N5305, UE32N5320AKXXH, UE32N5370, UE32N5372, UE32N5372AU, UE32N5372AUXZA

• SAMSUNG M Serije: UE32M5002, UE32M5000, UE32M5005, UE32M4002, UE32M4000, UE32M4005, UE32M4005AW, UE32M4500AF, UE32M4500AFXZA, UN32M530DAF, UE32M530DAF

• SAMSUNG T Serije: UE32T5302

Kompatibilne oznake TV panela (ekrana):

Set je u potpunosti usklađen sa sledećim modelima originalnih Samsung ekrana:

• CY-JM032BGER2V

• CY-JN032BGER1V

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

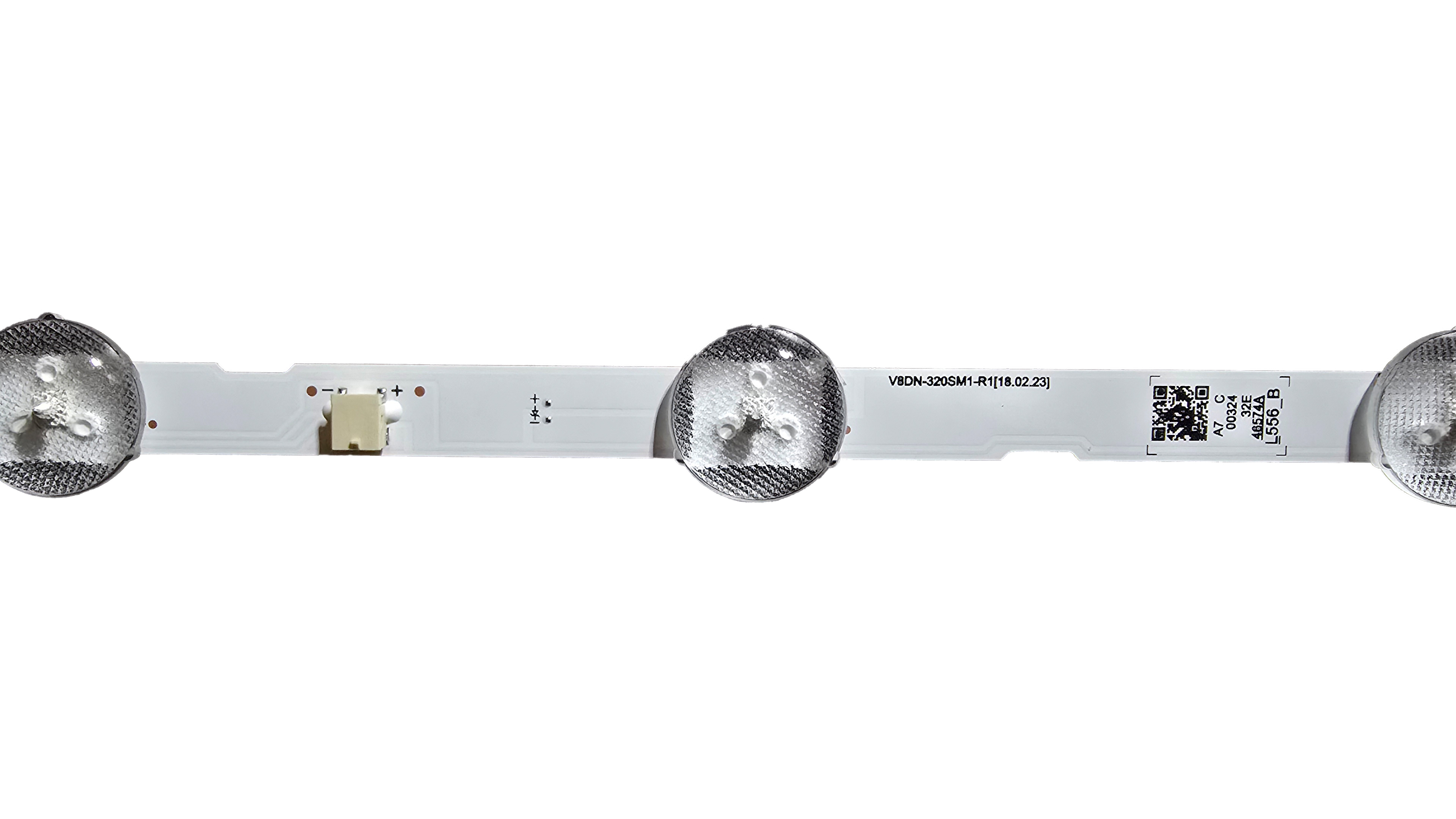

• V8DN-320SM1-R1

• L1_N5K_C2F_FAM_S7(1)_R1.0_S1D_100_LM41-00618A

• Samsung fabrički kod kompleta (Part Number): BN96-46574A
