LED Trake Panasonic 32" (PN-EL-32-21--V0 / TNMX009) – ES-116

Komplet zamenskih LED traka oznake ES-116 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na Panasonic televizorima dijagonale 32 inča (81 cm). Ovaj veoma pouzdan komplet razvijen je za popularne serije pametnih i klasičnih LED televizora (CS, DS, ES, FS serije) koji koriste unutrašnju arhitekturu sa tri paralelne trake. Kada pozadinsko osvetljenje dotraje, televizor najčešće zadržava ton i reaguje na komande, ali ekran ostaje crn ili slika na trenutak bljesne pri startovanju i odmah nestane jer aktivirana zaštita na matičnoj ploči/invertoru gasi napajanje zbog neispravne diode. Ugradnja ovog kompletnog seta traka uspešno rešava problem i vraća stabilno pozadinsko osvetljenje.

Arhitektura pozadinskog osvetljenja kod ove šasije je potpuno simetrična i sastoji se od 3 dugačke, jednodelne trake dužine 610 mm (3x A-tip) koje su horizontalno raspoređene duž panela. Svaka pojedinačna traka opremljena je sa 7 visokoefikasnih LED dioda, što daje ukupan zbir od 21 diode unutar televizora. Sve diode rade na standardnom radnom naponu od 3V, pružajući izuzetno ravnomernu disperziju svetlosti i prirodan kontrast preko cele površine ekrana. Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja omogućava brzu predaju toplote na metalno kućište panela, čime se radna temperatura čipova drži u optimalnim granicama.

Ključne prednosti:

• Kompletan servisni kit (3 trake): Sadrži pun simetričan set (3x A-tip) neophodan za kompletnu zamenu rasvete u televizoru. Menjanje samo pojedinačnih traka ili dioda je kratkoročno rešenje jer su preostali stari čipovi pretrpeli isti broj radnih sati i ubrzo ponovo pregorevaju.

• Jednodelni profil bez spojeva (610 mm): Izvedba trake iz jednog komada eliminiše unutrašnje konektore na sredini, koji su kod podeljenih traka česta tačka prekida kontakta usled konstantnog termičkog širenja i skupljanja materijala tokom rada.

• Standardna okrugla sočiva: Precizno centrirana širokougaona okrugla optika omogućava idealno prelamanje svetlosti kroz unutrašnje difuzione folije, čime se sprečava nastanak svetlih tačaka (efekat "reflektora") ili tamnih uglova na slici.

Tehničke karakteristike:

• Oznaka seta: ES-116

• Brend: Panasonic / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 32" (81 cm)

• Broj traka u pakovanju: 3 komada (3x A-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 21 dioda u televizoru)

• Dužina LED trake: 610 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj komplet pokriva izuzetno veliku paletu Panasonic 32" modela više generacija:

• PANASONIC CS / CSW Serije: TX-32CS510B, TX-32CS510E, TX-32CSW514

• PANASONIC DS Serije: TX-32DS500B, TX-32DS500E, TX-32DS503E

• PANASONIC ES / ESW Serije: TX-32ES400B, TX-32ES400E, TX-32ES500B, TX-32ES503B, TX-32ES510E, TX-32ESW504S, TX-40ESW504 (određene revizije)

• PANASONIC FS Serije: TX-32FS400E, TX-32FS500B, TX-FS503B

• PANASONIC TH Serije: TH-32D410T (internacionalni modeli)

Kompatibilne oznake TV panela (ekrana):

Set je u potpunosti usklađen sa sledećim modelima originalnih Panasonic ekrana i unutrašnjih matrica:

• TXFZL01KECA5

• TZLP105KECB3

• TZLP105KECB4

• TZLP200KECB3

• TZLP200KECB6

• TZLP225KECB1

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

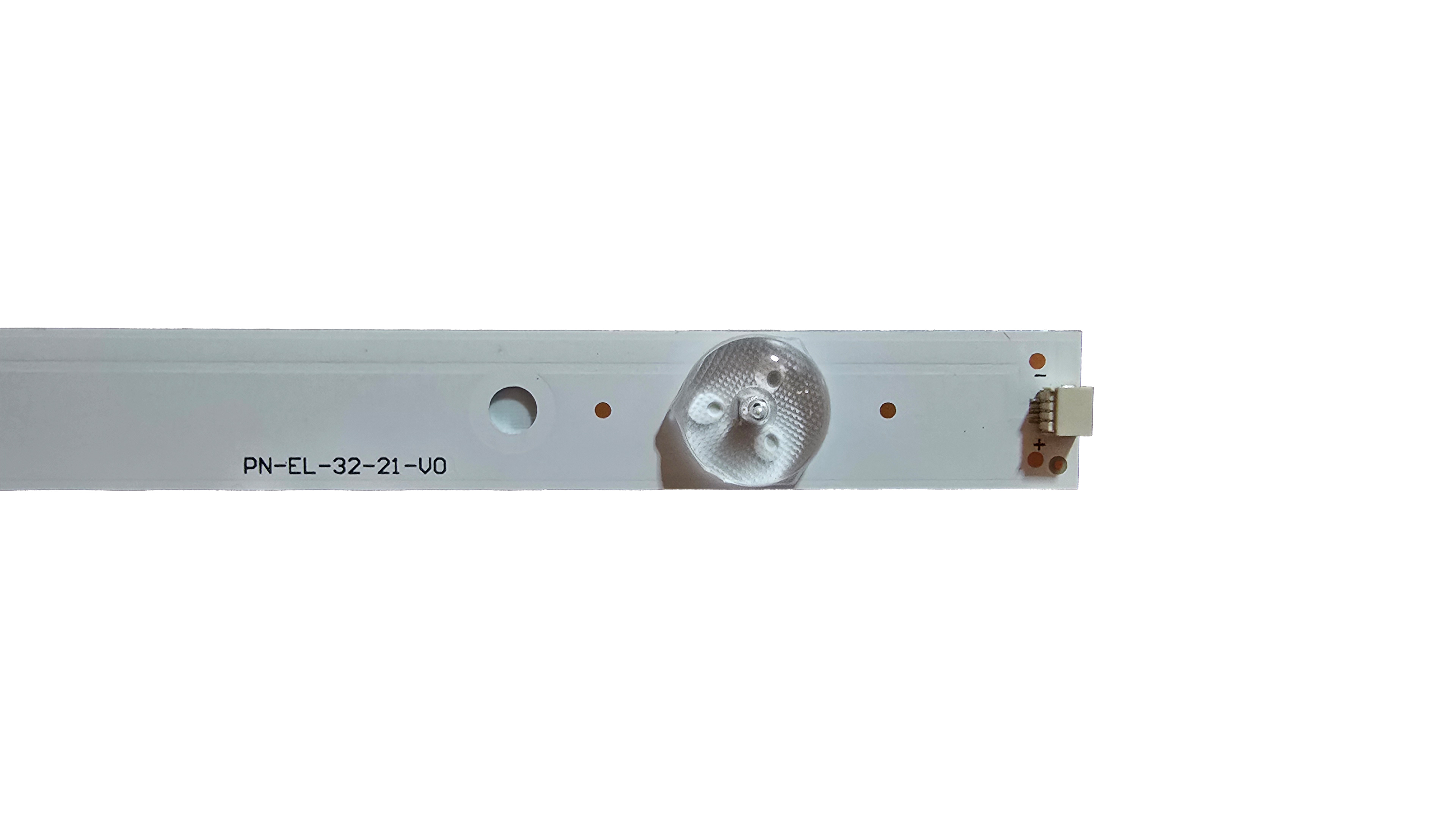

• PN-EL-32-21--V0

• TNMX009

• F105M5P43F
