LED Trake Samsung 32" (V7DN-320SM0-R1 / BN96-43703A) – ES-1160

Komplet zamenskih LED traka oznake ES-1160 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na Samsung televizorima dijagonale 32 inča (81 cm). Ovaj komplet je razvijen za ekonomične i energetski optimizovane HD Ready i Full HD modele (poput M serije), koji koriste Direct-LED tehnologiju sa minimalnim brojem dioda radi smanjenja grejanja i potrošnje energije. Kada unutrašnja rasveta dotraje, televizor najčešće zadržava uredan ton i regularno reaguje na komande daljinskog upravljača, dok prikaz na ekranu u potpunosti izostane (crn ekran) ili pozadinsko osvetljenje samo blesne na trenutak pri startovanju uređaja. Ugradnja ovog novog, kompletnog seta traka uspešno i dugotrajno otklanja kvar.

Arhitektura pozadinskog osvetljenja kod ove šasije je maksimalno pojednostavljena i potpuno simetrična. Sastoji se od 2 dugačke, jednodelne trake dužine 581 mm (odnosno fabrički deklarisanih 580 mm) koje se horizontalno paralelno montiraju unutar kućišta (2x A-tip). Svaka pojedinačna traka opremljena je sa 5 visokoefikasnih LED dioda, što daje ukupan zbir od 10 dioda unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući optimalnu svetlinu i ujednačen kontrast preko cele površine ekrana. Na poleđini obe trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu predaju toplote na metalnu šasiju panela, produžavajući radni vek novih čipova.

Ključne prednosti:

• Kompletan servisni kit (2 trake): Sadrži pun simetričan set (2x A-tip) potreban za kompletnu zamenu unutrašnje rasvete. Zamena oba segmenta odjednom je jedini siguran način da se spreči brzi povratak uređaja na servis, jer su preostale stare diode na šasiji podjednako oslabljene i radno istrošene.

• Pouzdani jednodelni profil (580mm / 581mm): Izvedba iz jednog dela bez unutrašnjih spojeva i konektora na sredini trake trajno eliminiše rizik od prekida kontakta usled neprekidnog termičkog širenja i skupljanja materijala tokom dugotrajnog rada televizora.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom i unutrašnjim difuzionim folijama bez pojave svetlih krugova ili tamnih fleka na slici.

Tehničke karakteristike:

• Oznaka seta: ES-1160

• Brend: Samsung / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 32" (81 cm)

• Broj traka u pakovanju: 2 trake (2x A-tip)

• Broj dioda po traci: 5 LED dioda (Ukupno 10 dioda u televizoru)

• Dužina LED trake: 580 mm / 581 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:

Ovaj komplet pokriva specifične revizije Samsung 32" modela četvrte serije sa rasporedom od 5 dioda po traci:

• SAMSUNG Serije: UE32M4002, UE32M40002, UE32M4005AW, UE32M4500AF, UE32M4500AFXZA, UN32M4500AF, UN32M4500AFXZA

Kompatibilne oznake TV panela (ekrana):

Set je u potpunosti usklađen sa sledećim modelima originalnih Samsung ekrana (matrica):

• CY-JM032AGEV2V

• CY-JM032AGHV1V

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• V7DN-320SM0-R1

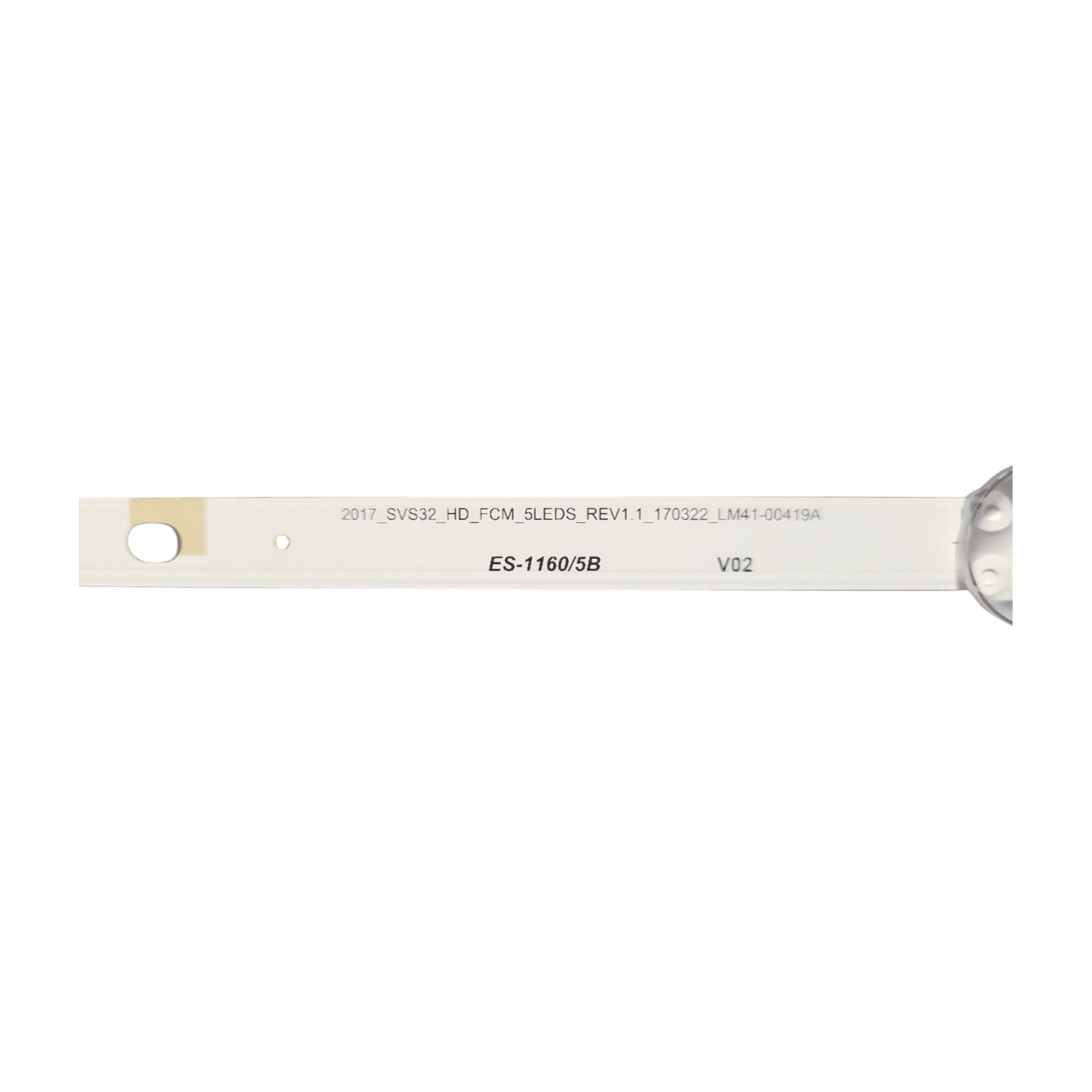

• 2017_SVS32_HD_FCOM_5LEDS

• LM41-00419A

• Samsung fabrički kod kompleta (Part Number): BN96-43703A
