ES-3289, FOX 65DLE888 REDLINE premium 4k-65 LED TRAKE JL.D65051330-006AS-M_V01
RSD 2,500.00*
Dostupno, vreme isporuke: 24h
FOX 65DLE888 ver1
REDLINE premium 4k-65
Napomena:
Za ovaj model televizora postoje dve verzije LED traka: ES-653 i ES-3289.
Razlika se jednostavno utvrđuje prema tipu elektronske konfiguracije uređaja:
Ukoliko televizor ima odvojenu napojnu (PSU) i matičnu (main) ploču, koristi se model LED traka ES-653.
Ukoliko je uređaj izveden sa integrisanom (kombinovanom) napojnom i matičnom pločom na jednoj PCB ploči, koristi se model LED traka ES-3289.
Pre poručivanja preporučuje se vizuelna provera unutrašnje konfiguracije uređaja radi tačne identifikacije odgovarajuće verzije LED traka.
| BREND: | FOX |
|---|---|
| BROJ DIODA PO TRACI: | A:5 |
| BROJ TRAKA U SETU: | 10A |
| DIJAGONALA EKRANA: | 65" |
| DUŽINA LED TRAKE: | 607mm |
| SA LEPLJIVOM TRAKOM: | DA |
| TIP SOČIVA: | OKRUGLA |
| VOLTAŽA: | 6V |
Informacije o proizvodu "ES-3289, FOX 65DLE888 REDLINE premium 4k-65 LED TRAKE JL.D65051330-006AS-M_V01"
LED Trake ES-3289 / FOX 65DLE888 Verzija 1 / REDLINE (Set 10 kom)
Profesionalni komplet LED traka za pozadinsko osvetljenje velikih 65-inčnih (165 cm) Ultra HD 4K televizora brendova Fox, Redline i TCL. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja omogućava maksimalno odvođenje toplote sa ugrađenih snagaša od 6V i garantuje dugotrajan rad ekrana nakon servisa.
Tehničke specifikacije
Oznaka kompleta: ES-3289
Glavna fabrička oznaka sa LED traka (kod štampe): JL.D65051330-006AS-M_V01
Dodatne fabričke i panel oznake: 6519N 12MM / 308056519NDTZ002
Sastav kompleta: Ukupno 10 traka (10 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identične
Broj dioda po traci: 5 LED dioda (Ukupno u televizoru: 50 LED dioda)
Dužina LED trake: 607 mm
Radni napon metode/diode: 6V

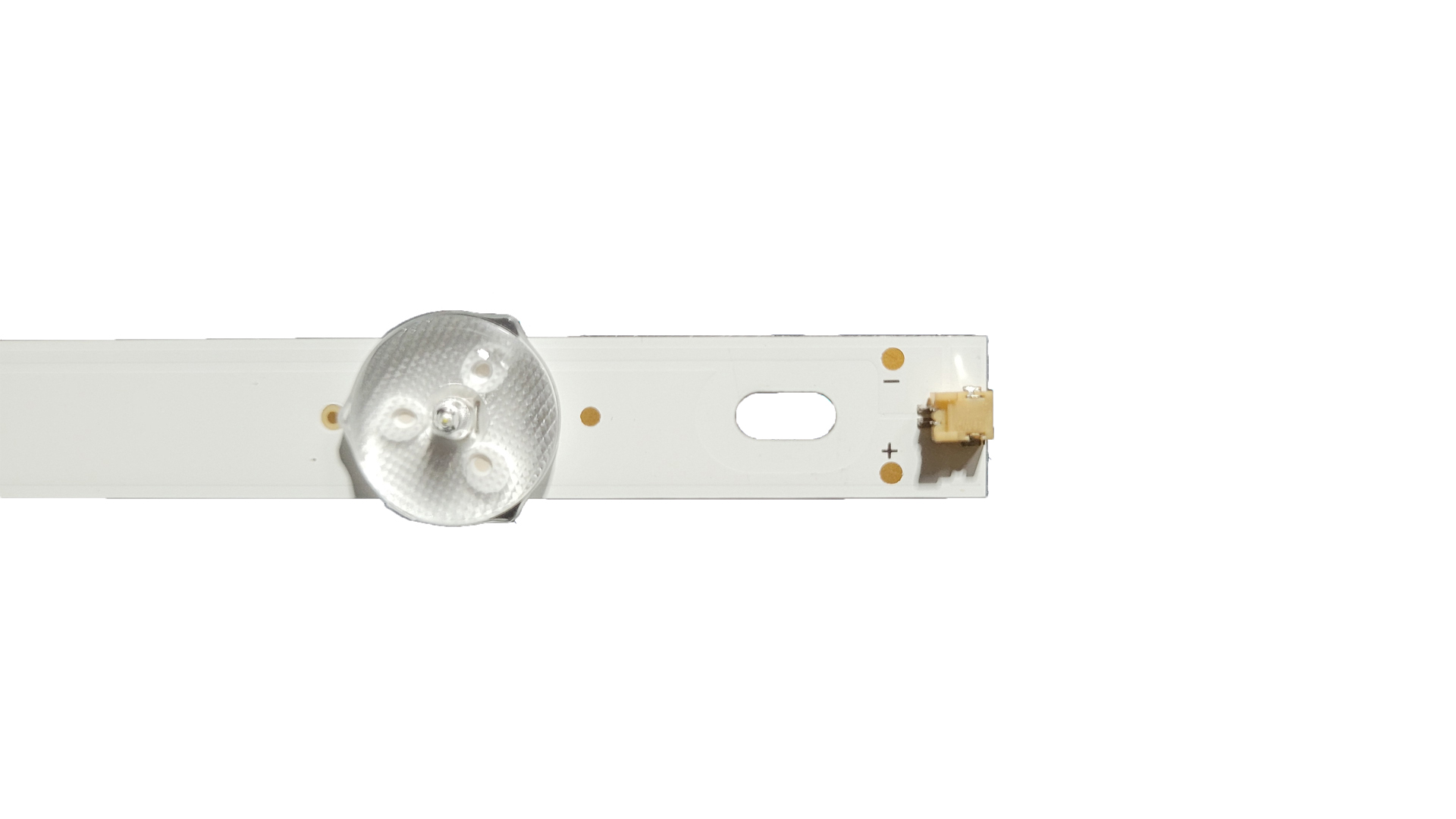

Tip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini velike 65" matrice)
Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)
Brendovi: FOX / REDLINE / TCL
Važna napomena za utvrđivanje verzije (Verzija 1 vs Verzija 2)
⚠️ OBAVEZNA PROVERA PRE PORUČIVANJA: Za model televizora Fox 65DLE888 postoje dve različite verzije pozadinskog osvetljenja koje nisu uzajamno zamenjive (ES-653 i ES-3289). Razlika se najsigurnije utvrđuje prema arhitekturi unutrašnjih elektronskih ploča:
Kombinovana ploča (Zajednička matična + napajanje): Ukoliko televizor unutra ima samo jednu veliku integrisanu elektroniku koja objedinjuje i napojni i sistemski deo, koristi se ovaj komplet ES-3289 (6V diode).
Odvojene ploče: Ukoliko televizor ima fizički odvojenu naponsku ploču (PSU) od matične ploče (Mainboard), koristi se model ES-653.
Preporučuje se obavezno otvaranje aparata i vizuelni pregled pre slanja porudžbine.
Podržani modeli televizora
Komplet pokriva 65-inčne 4K Smart modele sa specifičnom integrisanom šasijom:
Fox 65DLE888 (Verzija 1 / sa integrisanom pločom)
Redline Premium 4K-65
TCL 65" (modeli sa JL.D65051330-006AS arhitekturom panela)
