ES-3713 (3V), VOLT 55VU20BS 3V LED TRAKE

LED Trake ES-3713 (3V) / VOX 55VU20BS (Set 10 kom)

Profesionalni komplet LED traka za pozadinsko osvetljenje 55-inčnih (140 cm) Ultra HD 4K televizora brenda VOLT.   Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake su izrađene na krutoj aluminijumskoj podlozi visokog kvaliteta, dizajniranoj da efikasno odvodi toplotu sa ugrađenih dioda visoke efikasnosti, čime se osigurava dugotrajan i pouzdan rad ekrana nakon servisa.

Tehničke specifikacije

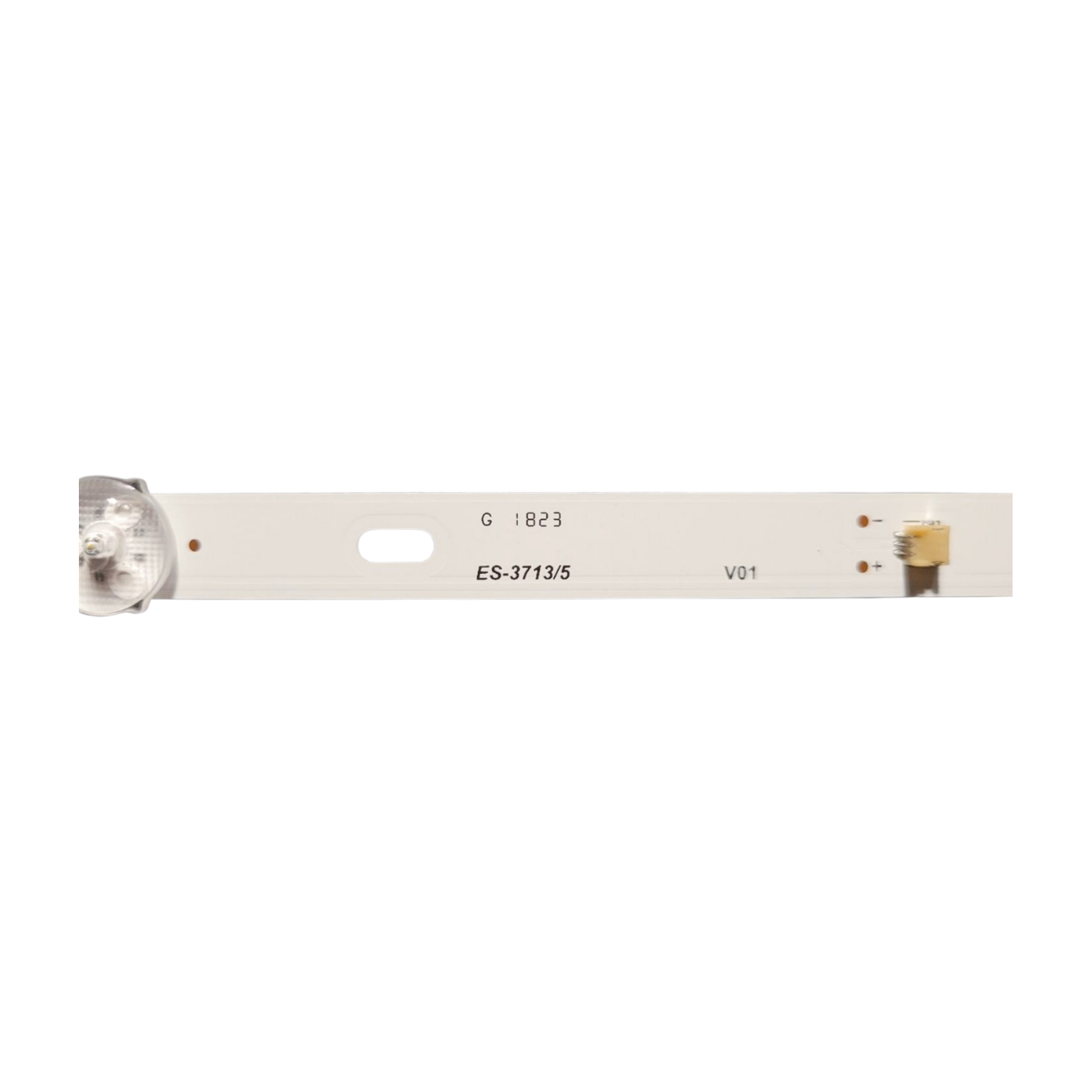

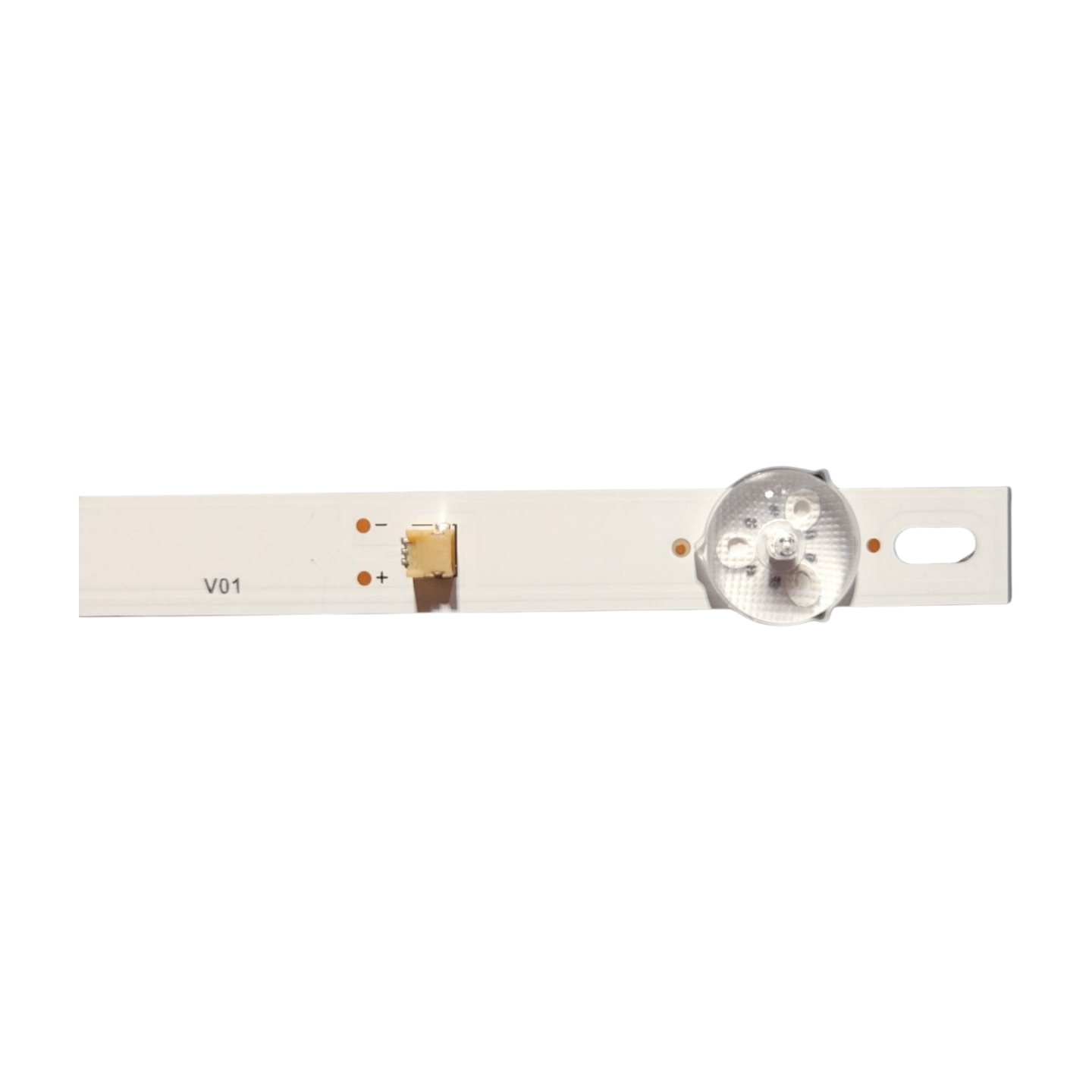

• Oznaka kompleta: ES-3713 (Verzija: 3V)
• Glavna fabrička oznaka sa LED traka (kod štampe): CY-55DN-2W-33V-600mA (ili odgovarajuće serije 8D55-DNYF-NPS10S)
• Sastav kompleta: Ukupno 10 traka (10 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identične
• Broj dioda po traci: 5 LED dioda (Ukupno u televizoru: 55 LED dioda)
• Dužina LED trake: 567 mm
• Radni napon metode/diode: 3V
• Tip sočiva: Okrugla (standardna prozirna konveksna optika za ravnomerno rasipanje svetlosti po celoj površini panela)
• Samolepljiva traka na pozadini: Ne (montira se prateći fabrička ležišta i fiksira se namenskim kopčama/žabicama na šasiji ili nanošenjem profesionalnog termoprovodnog silikonskog lepka)
• Brend: FOX

VAŽNA NAPOMENA ZA SERVISERE (PROVERA NAPONA)

Ovaj model LED traka se fabrički proizvodi u dve varijante: 3V i 6V. Pre poručivanja i montaže, obavezno proverite napon koji izlazi sa matične ploče (ili LED drajvera).

Najlakša metoda provere: Otvorite TV i pogledajte kablove/žice koje iz konektora na matičnoj ploči vode ka koritu sa LED trakama:

• 3V: Ukoliko iz konektora izlaze samo dve žice (jedan plus i jedan minus) – u pitanju je 3V sistem.
• 6V: Ukoliko iz konektora izlaze četiri žice (dva plusa i dva minusa) – u pitanju je 6V sistem.
